工业级RS232-RS422无源、防雷接口转换器、RS232接口转换器

1台起批

￥58.00

点此议价

重庆诺塔斯智能科技有限公司

重庆市北部新区青枫北路38号凤凰座A579

全部商品

查看联系方式

产品属性

图文详情

品牌推荐

品牌/型号

jara杰瑞

类型

转接头

品牌

jara杰瑞

芯片

美国进口芯片

接口

串口

OEM

可OEM

数据传输速度

100（MB/s）

产品介绍

- 产品信息
- - 产品名称： JaRa RS232-RS422无源、防静电接口转换器
  - 保修期： 1年
  - 毛重：80g
  - 芯片：美国芯片
  - 产地：深圳
  - 产品介绍：

产品实拍图

RS232-RS422无源、防静电接口转换器
RS232-RS422无源、防静电接口转换器
◆转换模式：将EIA-232数据转换为EIA422/485（可以通过接线端子上的跳线选择
一、    简介
422F接口转换器是RS232至RS422转换器，可将发送数据TD和接收数据RD转换成差分全双工RS422信号，使RS232信号传输距离大大加长，是远距离点到多点通信的最佳选择。本转换器无需外接电源，自用串口转换电源，亦无需RTS信号控发，保证软件的广泛适应性。

二、    主要特性
◆高效串口供电技术，无需外接电源
◆接收发送自动转换，无需RTS控制，软件兼容广泛
◆内置600w抗雷击保护和±15KV静电防护
◆自动休眠技术（shutdown），延长产品寿命
◆智能负载技术，可传输1200m（1200bps）以上
◆   高速转换技术，确保传输DC－115.2kbps

三、    性能参数
接口兼容EIA/TIA的RS232标准和RS422标准全双工通信，透明接口
传输速率：DC－115.2kbps
传输距离：1200 m（1200bps）以上
尺寸：66mm×33mm×17mm
使用环境：-25℃－70℃，相对湿度为5%－95%

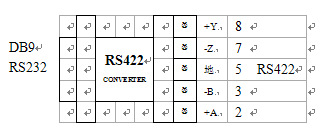

四、    接头和接线定义
422F接口转换器使用DB9孔型与RS232口相连，其中7与8，1、4与6引脚已内部短接，另一端为RS422接线端子，分别是：地、＋A、－B 、 +Y、—Z 。

五、    安装与连接
422F接口转换器可直接插入DB9针型RS232口，并锁紧螺钉，它可以与其它RS422设备构成点到点、点到多点通信网。+Y和—Z是发送端，+A和-B是接收端。接线原则是：+ 接 +，- 接 -，“发”接对方“收”，“收”接对方“发”，“＋A”接对方“＋Y”或“T+”，“－B”接对方“－Z”或“T-”，“地”接“地”。

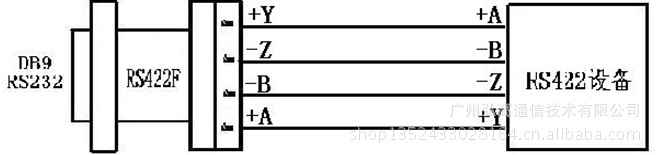

1、RS232设备与RS422设备间全双工通信的连接

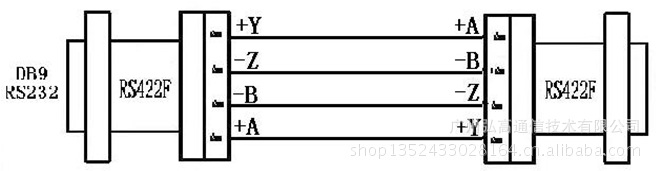

2、两台RS232设备间通过422F转换器之间全双工通信的连接

通信线材可使用网络线中的两对线。

六、    故障及排除
1、数据通信失败
a、检查RS232接口连线是否正确。
b、RS422接口连线是否正确，是否接地，＋A与－B是否接反，连接线有无短路、断路等。
c、RS232接口是否标准，TD、DTR、RTS电平是否在±5V之间。
2、数据误码丢失
a、检查通信数据格式、速率是否一致。
b、距离是否过长，节点是否过多，速率是否过高。
C、连线网络上是否存在强干扰
