型号Model | | 71003046 | 71003047 |
额定载重Load capacity | Kg | 1500 | 1500 |
载荷中心距Load center | mm | 600 | 600 |
轴距Wheel base | mm | 1234 | 1234 |
操作类型Operating type | | 步行Walkie | 步行Walkie |
轮子类型（前/后）Wheel type | | PU | PU |
轮子数量 Wheel quantity | 驱动轮Driving Wheel | | 1 | 1 |
承重轮Bearing Wheel | | 4 | 4 |
驱动轮尺寸Driving Wheel size | mm | ￠210*70 | ￠210*70 |
承重轮尺寸Bearing Wheel size | mm | 2*￠85*60 | 2*￠85*60 |
货叉最低高度Min. fork lowered height | mm | 85 | 85 |
货叉最大高度Max. fork lifting height | mm | 195 | 195 |
最大起升行程Max. lifting height | mm | 110 | 110 |
货叉外侧间距Overall fork width | mm | 560 | 685 |
货叉长度Fork length | mm | 1150/1200 | 1150/1200 |
货叉宽度Fork width | mm | 150 | 150 |
货叉厚度Fork thickness | mm | 55 | 55 |
整车长度（踏板收起/放下）Overall length | mm | 1600 | 1600 |
车体宽度Overall width | mm | 724 | 724 |
整车高度（含手柄）Overall height(with handle) | mm | 1170 | 1170 |
整车高度（手柄放下）Overall height | mm | 820 | 820 |
最小转弯半径，踏板收起/放下Min. Turning radius | mm | 1590 | 1590 |
最大行驶速度，满载/空载Travel speed, laden/ unladen | Km/h | 3/3.5 | 3/3.5 |
最大起升速度，满载/空载lift speed, laden/ unladen | mm/s | 56/60 | 56/60 |
最大下降速度，满载/空载Travel speed, laden/ unladen | mm/s | 57/59 | 57/59 |
爬坡度，满载/空载Gradeability, laden/ unladen | % | 5/7 | 5/7 |
驱动电机Drive motor | KW | DC0.6 | DC0.6 |
起升电机Lift motor | KW | DC0.8 | DC0.8 |
转向电机Steering motor | KW | / | / |
蓄电池电压/容量Battery voltage/capacity | V/Ah | 24/70 | 24/70 |
制动Brake | | 电磁/再生 | 电磁/再生 |
控制器型号Controller | | CURTIS | CURTIS |
自重weight | Kg | 275 | 278 |
产品配置
■他励驱动电机——驱动力强劲，坡道启动扭矩大；
■优越可靠的驱动控制器——多项自动安全保护功能；
■性能稳定的液压泵站——标配下降电磁阀；
■标配电限位装置——有效避免起升时的机械冲击；
■货叉长度、宽度可选——满足更多客户需求；
（货叉长度：1150/1200mm,货叉外侧间距宽：560/685mm）
■70Ah免维护蓄电池——更换便捷;
■内置15A充电器——即充即用。
产品特点
■体积轻巧性价比最高、经济节能环保；
■结构精致、外形简约、灵活的操控性；
■标准载荷1500Kg,充分满足大多数客户使用需求；
■部件组装模块化，更方便保养维护；
■高强度车体结构和货叉，坚固耐用，15年超长设计寿命。
安全防护
■驱动控制器具备过压、低压、过流、高温、短路等多种保护功能；

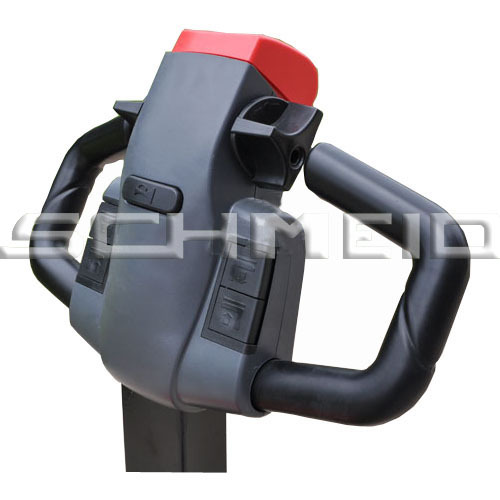

■手柄紧急反向按钮，有效预防操作人员受到意外伤害；
■遇到危险时按下红色紧急断电开关，可以迅速切断整车电源，确保安全。
适用范围

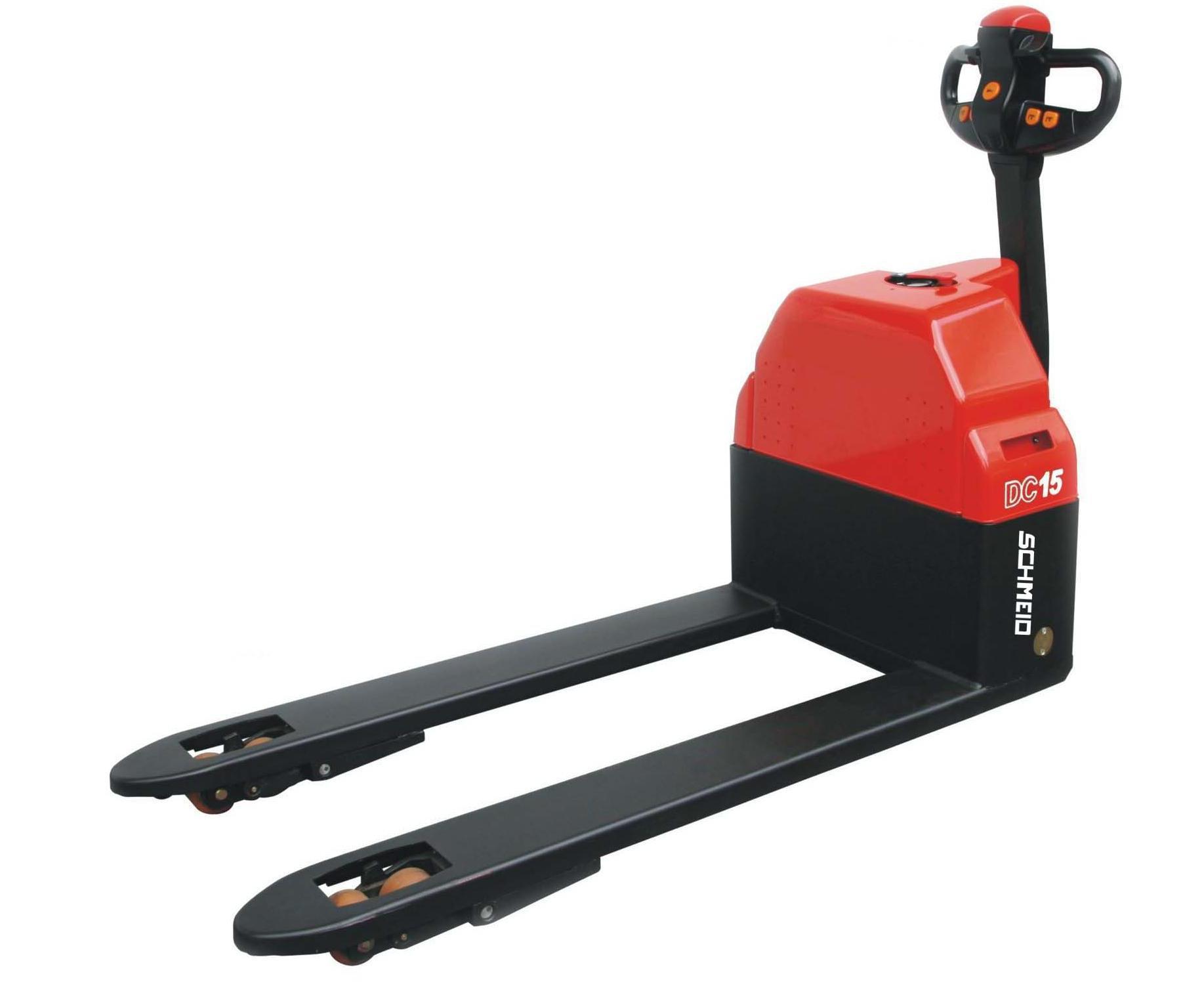

施盾电动托盘搬运车作业方便、平稳、快捷；外型小巧、操作灵活；低噪音、低污染，能在商场、超市、仓库、货场、车间等场所作业，尤其适合车厢内部、狭窄仓库内工作。
'
