此机型为海镭激光的第三代烧焊机产品，广泛用于修模服务及机械零件修补，可补焊多种模具材料：S136、NAK80、718、738、P20、SKD-11、SKD-61、H13、W302、GS2344、GS2343、GS2080等各国模具钢材。焊后不会产生裂痕、沙孔。焊后硬度可达HRC60°硬度。

激光焊模具修补原理：
激光模具烧焊机是痛过瞬间产生的高热能降专用焊丝熔接到模具的破损位置，与原有基材牢固熔接，焊后经电火花、磨削等加工成光面，从而修补模具。

产品优点：
1、全新设计，高品味外观
2、激光头可上下、前后、左右移动，上下和左右可自动移动，适合大型模具，可操作性大大提高。
3、激光光路与电源控制系统独立设计，方便移动，适合各种场地各种模具的修补。
4、加强型自动精密工作台，可选上下电动控制、无级调速。工作台水平方向采用滚珠丝杠，焊接大型模具时，工作台操作可轻松自如的移动，且具有很高精度和稳定性大。
5、激光控制对激光电源波形进行精密控制，系统对不同材质预置了优化波形值。只要选择对应的材质，就能焊出最好的效果。
6、热影响区域小，不会导致精密仪器变形、焊接深度大、焊接牢固、溶化充分、不留修补痕迹、熔池溶料凸起部分与基体结合处无凸陷现象。

观察系统：
配带十字光标的专用显微镜观察系统，放大倍数17.5X。十字光标中心与激光光斑中心对齐（用户可调整）。带有高速电子滤光保护装置，保护作业者眼睛不被激光伤害，缓解操作者眼睛疲劳，提高工作效率。

控制系统：
采用改进型内置单片机进行双闭环精密控制。其稳定性和运行能力远远优于同类产品采用的小微机加控制卡。

气体保护系统:
改为双通道同步氩气保护系统，使氩气保护更好，焊接效果更加牢固，美观。同时保持了原有优点--与激光发射同步控制，可以最大限度地节约氩气。

安装条件及耗材：
220伏50HZ交流电，提供30安以上电流（6平米线），电压稳定。
环境：干净无灰尘或灰尘较少，温度：55° F（13℃）to 82°F（28℃），湿度：5% to 75% 不结露。
主要耗材：氙灯、滤芯、保护镜片、水、焊丝、氩气、电

配套设备：
冷水机、加强型工作台、激光焊丝、焊丝夹

应用领域

广泛用于修模服务及机械零件修补，可补焊多种模具材料：S136、NAK80、718、738、P20、SKD-11、SKD-61、H13、W302、GS2344、GS2343、GS2080等各国模具钢材。焊后不会产生裂痕、沙孔。焊后硬度可达HRC60°硬度。

性能参数

型号模具烧焊机 HL-M-W200
最大激光功率（W） 200W
激光波长（um） 1.064
单脉冲最大能量 90J
激光焊接频率（HZ） 0.5-40
激光焊接深度（mm） 0.1-3.5
脉冲宽度（ms） 0.5-20
光斑尺寸（mm） 0.2-2
激光焊丝（mm）0.2-0.8
工作台 加强型自动工作台，可选电动工作台
整机功率 ＜11KW
电源要求 单相220 15% VAC ..50Hz 40A 以上

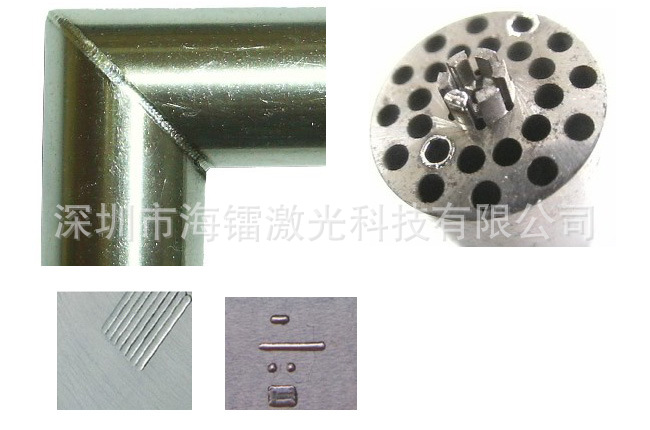

样品参示
