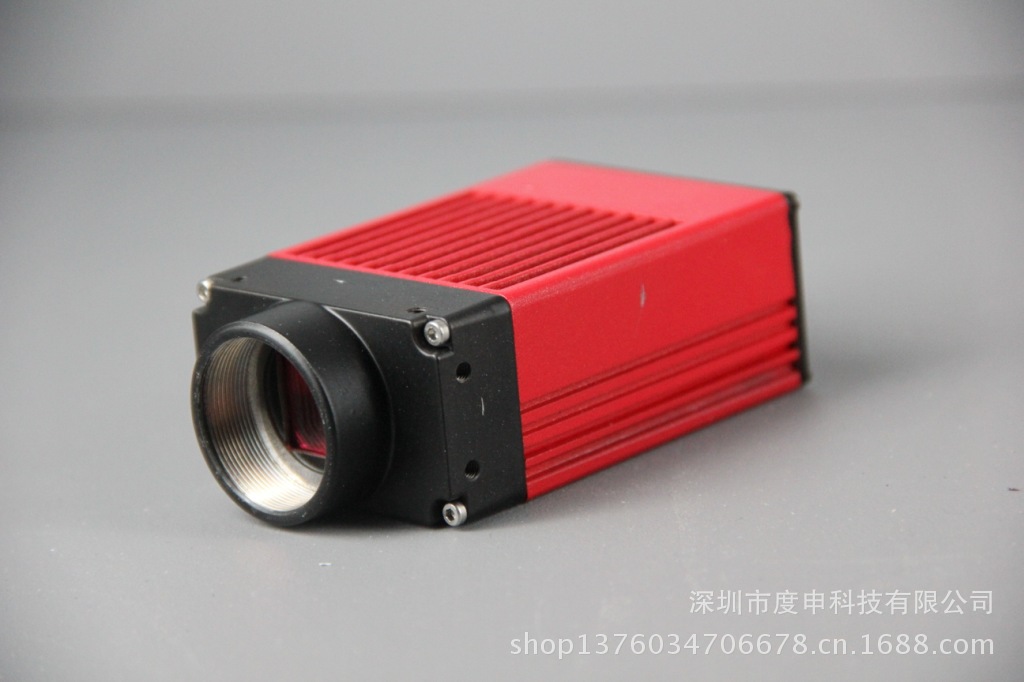

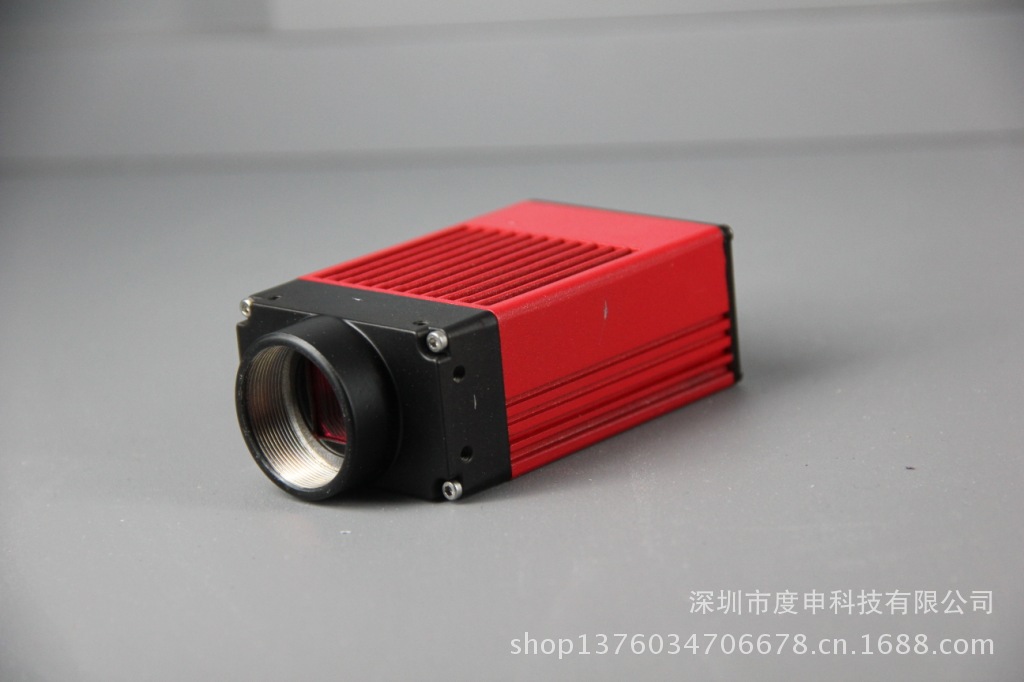

GMT130M-H2产品简介：
l 硬件支持GIGE VISION标准；
l 支持软件触发、硬件触发。硬件触发支持2入2出共4个端口；
l 100米@1Gbps稳定传输；
l 内置32MB图像缓存，内置图像处理电路；
l 支持单PC 8台相机同时稳定工作；
l 与USB产品使用统一软件平台，二次开发和安装非常方便；
l 支持TWAIN和Directshow接口；
l 支持低分辨率高速预览，全分辨率拍照；
l 外壳带线锁，有独特的Rubber防尘结构。
产品参数表型号 | DS-GMT130M-H2 |
SENSOR型号 | MT9M001 |
SENSOR尺寸 | 1/2" CMOS黑白 |
有效像数 | 1280×1024（1.3M） |
分辨率和帧率* | 1280×1024:30FPS |
1024×768(ROI):38.7FPS |
640×512 (ROI):55.7FPS |
320×256(ROI):96.7FPS |
任意尺寸ROI |
像元尺寸 | 5.2μm×5.2μm |
扫描方式 | 逐行扫描 |
快门类型 | 电子滚动快门（ROLLING SHUTTER） |
曝光时间* | 0.028~262ms |
图像数据格式* | 8bit |
灵敏度 | 2.1V/Lux-sec |
光谱响应 | 380nm-1050nm |
信噪比 | 45dB |
动态范围 | 68.2dB |
清晰度 | 800线 |
工作模式 | 连续采集；软件触发；硬件触发 |
触发模式 | 标准触发行曝光模式（ERS） |
硬件触发端口 | 2输入，2输出； 光耦隔离 |
曝光控制 | 自动/手动/区域曝光 |
白平衡 | 手动白平衡/一次白平衡/区域白平衡 |
产品固件更新 | 支持远程更新 |
产品ID | 支持用户在产品写入ID |
拍照支持格式 | RAW、BMP、JPG、PNG |
可编程控制 | 相机工作速度、图像尺寸、拍照模式、图像亮度、曝光时间、增益、消频闪、GAMMA、对比度、黑平衡、锐度、降噪 |
支持系统 | Windows XP(32位); Win7(32/64位) ; Win8(32/64位) |
支持软件接口 | GIGE VISION 、TWAIN、DirectShow |
数据接口 | RJ45接口 1Gbps |
外触发接口 | 12PIN HIROSE 连接器 |
网线传输距离 | 100米（六类网线） |
外触发线 | 2米外触发控制线 |
产品指示 | LED上电和待机常亮、工作闪烁 |
功耗 | 小于3W |
供电电压范围 | 9-24V，标配12V电源 |
工作温度 | 0~50℃ |
存储温度 | -20℃~60℃ |
工作湿度 | 10%-90%RH（无凝结） |
存储湿度 | 10%-60%RH |
镜头接口 | C接口 |
外观尺寸 | 86.5mm×50mm×30mm |
产品重量 | 约170g |
注：
l 产品软件安装与使用请详见《BasedCam软件使用手册》。
l ROI是指从最大分辨率的画面中裁剪一块小分辨率画面，此模式下帧率可以提高，视角会变小； SUM是指SENSOR的相邻像素累加，此模式下分辨率降低，灵敏度能大幅提高； BIN是指SENSOR的相邻像素累加后再取平均，此模式下分辨率降低，灵敏度不变，但图像噪声更小。
l SENSOR的RGB像素为Bayer排列模式。
l SENSOR输出为10或12bit有效数据，在8或10bit图像数据格式下，采集的是高位数据。
l 曝光时间范围与图像窗口大小及相机工作速度有关。
'
