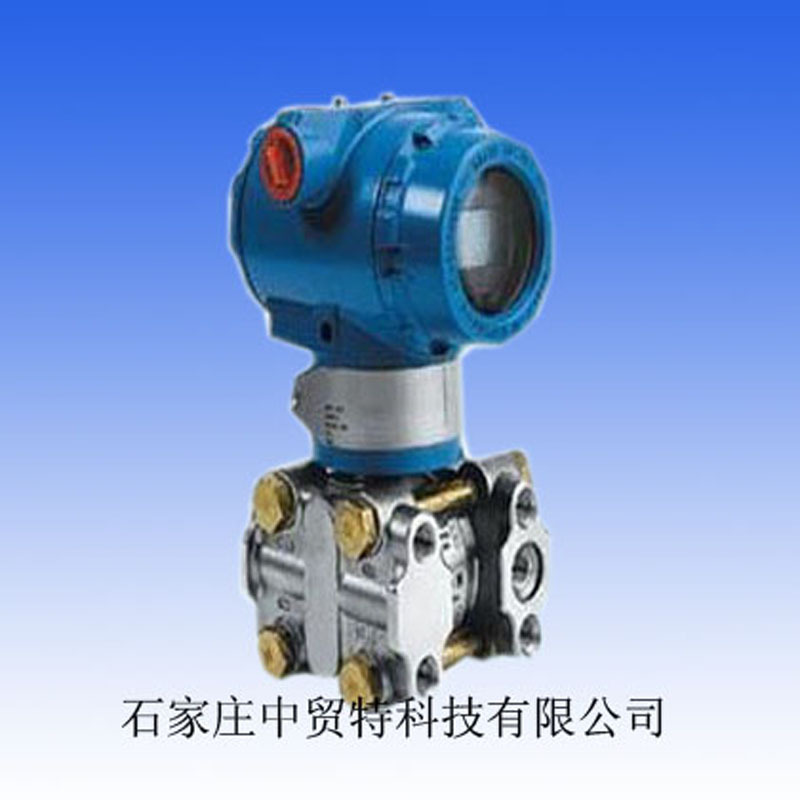

ZMTBP/D差压变送器 石家庄电容式差压变送器 厂家直接供应电容式差压变送器
ZMTBP/D电容式差压变送器适合对液体,气体差压或流量测量。
技术参数
| | |
| 模拟量 | 二线制4～20mADC |
| 数字量 | 两线制4～20mADC并叠加符合HART协议的过程变量数字信号。 |
| 电源 | 供电电压12.5～45VDC |
| 负载限制 | 回路最大负载电阻Rmax取决于供电电压。HART通讯要求负载电阻不低于250Ω ，不高于600Ω |
| 通讯距离 | 最大通讯距离为1.5Km，多站通讯最多可接15台智能变送器。 |
| 输出显示 | 四位制数字显示、五位LCD液晶显示、指针式。 |
| 防爆形式： | 本安型：ExiaII CT5; 隔爆型。 |
| 零点迁移范围 | 零点可随意正迁移或负迁移，但不得使设定的测量范围上下限和量程超出极限值。 |
| 温度范围 | 环境温度：-40～85℃（选用LCD指示表时为-20～70℃） |
| 测量介质温度 | -40～104℃ |
| 静压和单向超压范围 | 3.45Kpa（绝压）～31.2MPa(表压) |
| 相对湿度 | 5～98%RH |
| 启动时间 | 5秒内启动 |
| 容量变化量 | 小于0.16cm3 |
| 阻尼调整 | 时间常熟0.20～25秒 |
| 故障报警 | 如传感器或电路出现故障，自动诊断功能将自动输出3.9或21.0mA |
| 组态保护 | 为了避免变送器的组态数据被随意改动,可通过软件或保护开关锁定存储的数据。 |
| | |
| 参考条件 | 零点为下限且未迁移，温度为25℃，大气压，24VDC电源，硅油，隔离膜片316不锈钢，数据整定范围与量程上下限值相同。 |
| 精度 | 所调量程的±0.1%所调量程不小于0.1URL;所调量程的±[0.05+(0.005URL/量程)]%所调量程不大于0.1URL，不小于0.025URL;所调量程的±[0.01+(0.006URL/量程)]%所调量程不大于0.025URL，不小于0.01URL。 |
| | 注：精度指示已包含线性、滞后和重复性的影响。 |
| 稳定性 | ±0.1%URL/年 |
| 温度效应 | ±（0.05%URL+0.15%量程）/20℃ |
| 静压影响 | 零点误差：0.1URL/6.9MPa |
| 振动影响 | 在任何轴向可经受频率达200Hz的振动，引起的误差为±0.05%URL |
| 电源影响 | 小于所调量程的0.005%/V |
| 负载影响 | 无负载影响 |
| 安装位置影响 | 大致250Pa零点迁移，可通过校准消除，无量程效应。 |
| 射频干扰影响 | 在频率30-1000MHz及最大场强10V/m的条件下,引起漂移为所调量程的±0.1% |
| 结构参数 | |
| 接液件材料 | |
| 隔离膜片 | 316L不锈钢，哈氏合金，蒙乃尔或钽。 |
| 排气、排液阀 | 316不锈钢，哈氏合金，蒙乃尔或钽。 |
| 法兰及过渡接头 | 碳钢镀镉、碳钢镀锌、316不锈钢、哈氏合金“O”型圈：氟橡胶 |
| 非接液件材料 | |
| 灌充液 | 硅油 |
| 螺栓 | 碳钢镀锌 |
| 电气壳体 | 低铜铝合金 |
| 盖子“O”型圈 | 丁腈橡胶 |
| 涂层 | 聚酯环氧树脂 |
| 压力接口 | |
| 法兰引压口 | 1/4-18NPT螺纹 |
| 过渡接头引压口 | 1/2-14NPT螺纹 |
| 电气接口 | 导线管连接口M20X1.5、1/2-14NPT螺纹 |
| 重量 | 3.6kg(不包括选件) |
