1、用途与适用范围

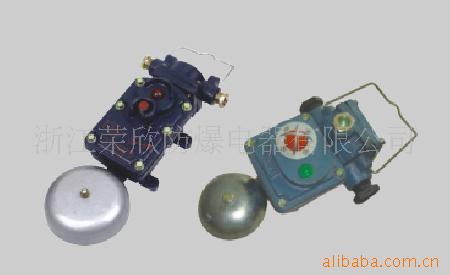

BAL14-127/36G矿用隔爆型声光组合电铃（以下简称电铃），用于煤矿井下作执行信号用，具有音响和灯光显示功能。

电铃适用于煤矿井下，交流50HZ、电压至127V以下的供电线路中。

电铃在下列条件应能正常工作：

a、海拔高度不超过2000m；

b、周围环境温度为－20℃～＋40℃；

c、空气相对湿度不大于95%（＋25℃时）；

d、在有爆炸性气体（沼气）混合物的矿井中；

e、在无明显摇动和冲击振动的地方；

f、污染等级：3级；

g、安装类别：Ⅲ类。

2、产品执行标准与特征

2.1执行标准：MT428-1995  Q/RXB14-2005

2.2防爆型式：矿用隔爆型

2.3防爆标志：ExdI

2.4产品型号及含义

BAL    14  —  127/36    G

                    声光组合

                           额定工作电压

                    设计代号

矿用隔爆型电铃

2.5基本参数

电铃技术参数见表1

3.结构与电气原理

3.1结构概述

电铃由隔爆主腔,接线腔和电铃三部分组成.

外壳采用HT250铸铁翻砂成型, 主腔与盖之间接线腔与盖之间均采用平面接合面隔爆型式,两者之间通过螺栓连接。

接线腔设有电缆引入装置，用于电源的引人和控制电源的引出。

主腔内装有电磁铁和电铃开关，通过衬板与壳体连接。主腔盖上装有开关按钮和指示灯，并采取了隔爆措施。

3.2电气工作原理

电铃内的电磁铁接至到127V或36V电源上，通过控制按钮来接通电源，电流通过电磁铁，产生振动并带动摆杆上的铃锤撞击铃碗发出音响信号，同时指示灯发出闪烁，实现执行信号。

3.3电铃的绝缘强度

 电铃电路的工频耐压为2000V(127V),1000V(36),1min工频耐压应无击穿闪络现象。绝缘电阻应不小于1.5 MΩ(127V),1 MΩ(36V).

4、安装、使用与维护

4.1安装

电铃在安装前，应检查铭牌上的参数是否与实际使用情况相符之后再进行安装。

打开接线腔盖，将电源电缆通过引入装置进入到接线腔内，把电缆

线接至到接线端子上，通过螺姆，垫圈将线压紧合上盖紧固螺栓旋紧引入装置的压紧螺姆。将外壳的接地线接至井下接地网上。

4.2使用与维护

电铃在使用过程中，严禁带电开盖!应定期检查隔爆接合面间隙是否符合要求，隔爆面有无锈蚀和损伤现像，若有应及时处理。

检查橡胶密封圈有无老化和破损现像，若有应及时更换。

检查铃声不清脆时，可旋转铃碗或扳动锤杆调节。

5.其它

5.1随产品供应的文件有：

a.装箱单；

b.产品合格证书；

c.产品使用说明书。

5.2运输与贮存

产品在运输过程中，不应发生强烈碰撞和振动，应有防止遭受水雨侵袭和防尘的保护措施。

产品应储存在空气流通、相对湿度不大于90%（+25℃）的仓库中。
