功能
• 全硬件构架操作系统；
• 多总线并行处理，处理功能强大；
• 启动时间小于 5 秒钟，启动迅速；
• 无病毒感染风险，安全性好；
• 集成多路视频信号源种类：HDMI、DVI 、VGA、Y/C、Y/Pb/Pr 、复合视频。
• Y/C 和复合视频可以环出。
• 内嵌3D视频亮色分离电路单元,
• 内嵌3D逐行处理及帧频归一转化电路单元,
• 内嵌3D数字信号降噪单元,
• 单元可支持驱动到1920X1080的液晶屏幕
• RS232 串口远程控制；每单元支持两路RS232 环出
• 可 全天24小时持续工作；
• 操作方便，配合 BODA_CONTROL 软件可以灵活的对系统进行操作。
• 可开放底层通讯协议，便于用户灵活采用第三方中控系统或自行
编制软件构造大屏幕工程系统。
指标 | IPS屏型号 | LD470DXS |
面板 | 单元尺寸(mm) | 1046.8（H）*591.6（V）*49.5（D） |
拼接单边宽 | 拼缝6.9MM | |
对角线尺寸 | 47" | |
类型 | LED | |
屏幕长宽比例 | 16：9 | |
点距 | 0.76125(H) * 0.76125(V) | |
分辨率 | 1366*768 | |
兼容分辨率 | 1600x1200；1280x1024；1280x768 1024x768；832x624；800x600；720x400；640x480 | |
视频制式 | NTSC；PAL；SECAM | |
亮度（标准值） | 700 cd/m2 | |
对比度 | 1000:1 | |
可视角度（水平/垂直） | 178/178 | |
响应时间（灰阶） | 8ms | |
显示色彩 | 1.07Billion色 | |
色域 | 92% | |
输入通道 | Video in *3, Pr/Y/Pb in*1,S-video in*1 | |
RGB in*1,DVI-D in*1,HDMI in*1 | ||
RS323 IN *1 | ||
输出通道 | RS232 out *1,Video out*1 | |
基本功能 | 同一显示单元内可显示一路六种类型中的任意一类输入信号，信号类型可选：RGB,DVI，HDMI，VIDEO,S-video及分量视频。 | |
支持格式 | NTSC、PAL、480I、576、480P、576P、720P、1080I、标准的VESA或者定制的特殊格式，最高19200*1080 | |
连续工作时间 | 24小时不间断，每周7天 | |
工作温度 | 0-60摄氏度 | |
工作湿度 | 15-85% | |
供电 | 180-240VAC, 50Hz | |
功耗 | 300W | |
指标 | IPS屏型号 | LG LC420WUD |
面板 | 单元尺寸(mm) | 965.2*558.2*70 |
拼接单边宽 | 13.5mm | |
对角线尺寸 | 42" | |
类型 | S-PVA | |
屏幕长宽比例 | 16：9 | |
点距 | 0.4845(H) * 0.4845(V) | |
分辨率 | 1920*1080 | |
兼容分辨率 | 1600x1200；1280x1024；1280x768 1024x768；832x624；800x600；720x400；640x480 | |
视频制式 | NTSC；PAL；SECAM | |
亮度（标准值） | 600 cd/m2 | |
对比度 | 1000:1 | |
可视角度（水平/垂直） | 178/178 | |
响应时间（灰阶） | 8ms | |
显示色彩 | 1.07Billion色 | |
色域 | 92% | |
输入通道 | Video in *1, Pr/Y/Pb in*1 | |
RGB in*1,DVI-D in*1 | ||
RS323 IN *1 | ||
输出通道 | RS232 out *1 | |
基本功能 | 同一显示单元内可显示一路三种类型中的任意一类输入信号，信号类型可选：RGB,VIDEO,及分量视频。 | |
支持格式 | NTSC、PAL、480I、576、480P、576P、720P、1080I、标准的VESA或者定制的特殊格式，最高19200*1080 | |
连续工作时间 | 24小时不间断，每周7天 | |
工作温度 | 0-60摄氏度 | |
工作湿度 | 15-85% | |
供电 | 180-240VAC, 50Hz | |
功耗 | 300W | |

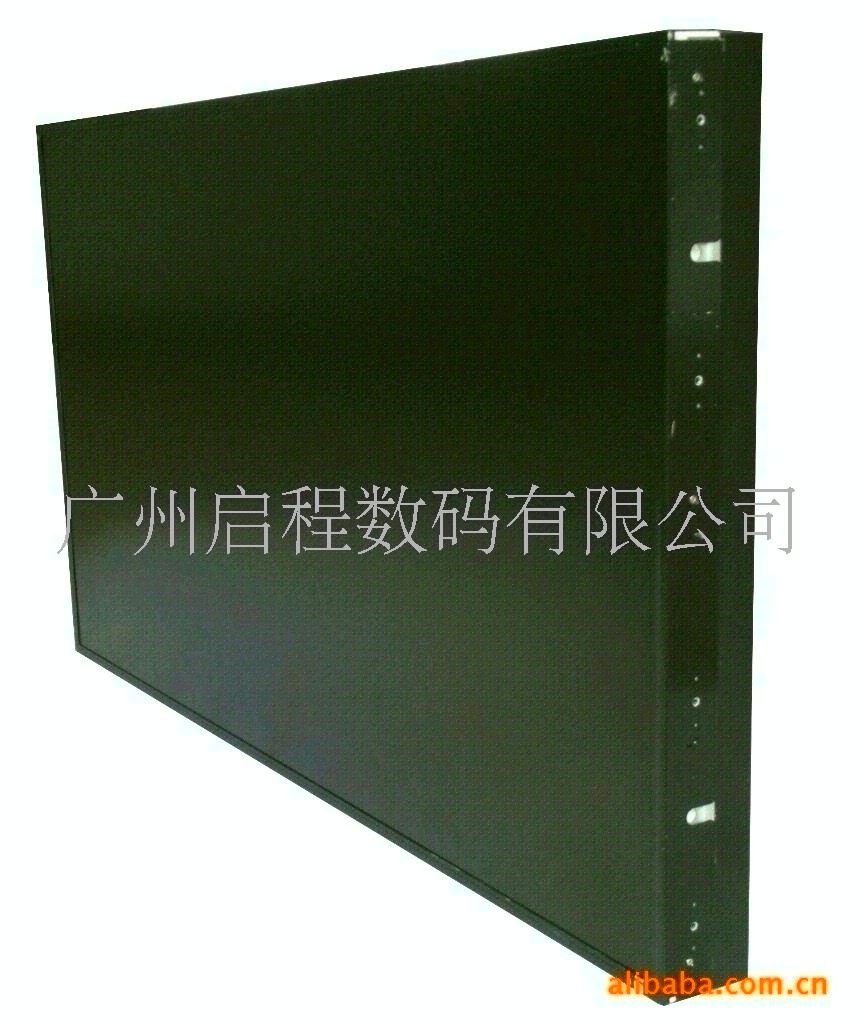

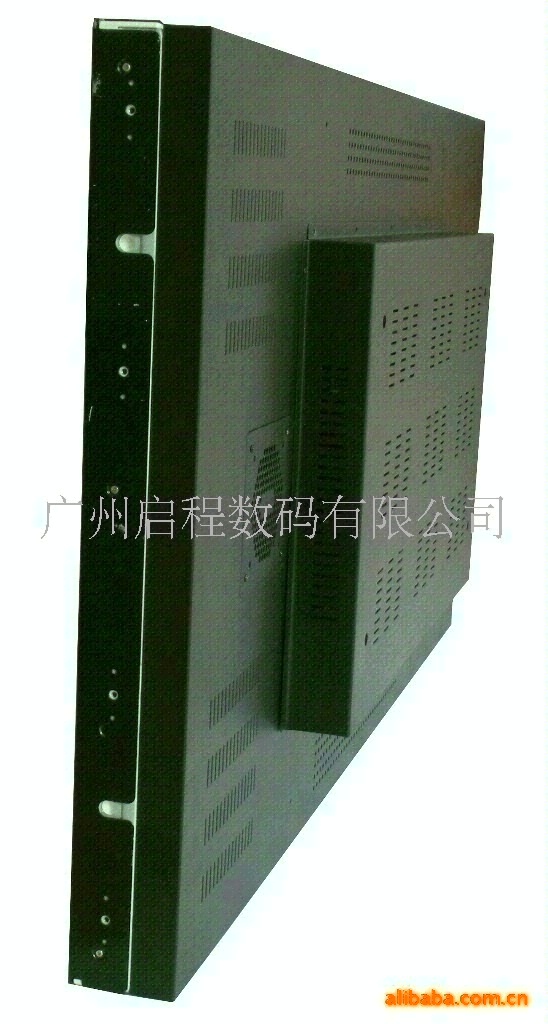

W1000是我公司大屏幕拼接产品家族中的一员，采用独特的嵌
入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺
寸液晶屏(26 寸以上),并经分割、放大后，实时无失真地在各种大屏
幕图像拼接墙体上显示。处理过程完全硬件化, 不需要电脑和启动软
件等操作,非常简便。画面无延时,无拖尾现象, 自然流畅,画质细
腻，最大支持10X10 的液晶屏拼接。
W1000 液晶图像拼接处理器采用了运动侦测与补偿运算、内插
运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D 视频亮
色分离电路单元, 3D 的逐行处理及帧频归一转化电路单元, 3D 数字
信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行
扫描的，高画质、高分辨率的高清电视和计算机图像信号。
W1000 液晶图像拼接处理器支持计算机图像信号输入及其显
示，可实现最高达1920x1080 高分辨率WUXGA 输出，支持全系列的大
尺寸液晶屏。
W1000系列处理器可以支持多路不同的视频源，同时显示在不
同的屏幕上，使用者也可选择一路视频源或RGB 信号放大至原始图像
的N×M
