一.结构简介、性能特点：
DZH2-1.25-AII型活动炉排蒸汽锅炉，是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型块状炉排，配有鼓风机、引风机进行机械通风。
燃料由人工落到炉排上，在炉膛内充分燃烧后，火焰经过中间炉墙的烟气通道进入本体后部，由两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入除尘器，然后由引风机抽引通过烟道至烟囱排向大气。
性能特点：
1.锅炉热效率在77%以上，高于《工业锅炉通用技术条件》标准。
2.快装出厂，到使用现场后，装接阀门仪表，鼓、引风机、烟风管道、除尘器及水电路等即可运行，且具有起动生火快等特点。
3.安装、移动方便能节约大量的基建投资。
4.燃烧煤种，低位发热值≥17750J/Kg，挥发物＞38.5%，含灰量≤32.4%的二类烟煤。
二. DZH2.-1.25-AII型链条炉排卧式快装锅炉出厂时，分件包装如下：
1.锅炉大件是包括锅炉本体，锅炉底座、加煤门、前后烟箱、炉墙、保温层的组合件。
2.鼓风机：包括电动机、鼓风机座和进风接管等。
3.引风机：包括电动机、轴承座及烟道连接管等。
4.平台扶梯和栏杆。
5.除尘器：包括除尘器支架、集灰斗、地脚螺栓等。
6.烟囱。
7.给水设备及阀门仪表、管道零件。
8.电控柜。
9.有二台或二台以上锅炉同时安装时应注意鼓风机（包括鼓风机座和接口）引风机（包括进风管）等组件的记号（锅炉出厂编号）与锅炉上的记号相同。
10.随炉文件：有总布置图、总图、本体、集箱、炉墙、管道仪表阀门、保温层、基础图、平台扶梯、烟囱、易损零件图纸及受压元件强度计算、安装使用说明书、锅炉总清单各二份，产品监检质量证明书一份。
DZH型蒸汽锅炉适用范围:DZH型蒸汽锅炉适应烤漆房、烘干箱、烘干塔烤漆流水线等用途。特别适用于城市小区集中供热，工业生产、企事业单位、学校、酒店宾馆、洗浴中心等需求采暖、热水和蒸汽的场所。
DZH型蒸汽锅炉产品概述:该系列锅炉采用固定、活动炉排两种燃烧方式，配套辅机有鼓风机、引风机、配电柜、除尘器、全自动水处理，该系列炉型价格适中，可满足不同用户的需求；由于该锅炉辅机较少，因而机械故障率低，减少维修费用、操作简单、省时省料；是比较实用、较为经济的炉型。该炉不但可以燃二类烟煤，同进可以燃用木柴（木糠）、木质工业废料，环保效益好；该系列产品是中、小型用汽单位进行锅炉选型的首选；
DZH型蒸汽锅炉主要特点:
1.进煤方式有液压推动、手动、链条传动三种。
2.外形美观：采用耐热保温材料和高级彩板外包装。即保温节能，又美观大方。
3.操作简单：一次加煤可运行数小时，用户可享有如同电厂一样的24小时供暖。
4.节能经济：结构合理，采用绝热燃烧，燃烧效率高，节能明显，燃料费用底。
4.节省投资：无鼓、引风机费用投资，节省电费，产品均采用快装出厂、安装方便。
5.环保达标：采用上燃机理设计，达到燃煤锅炉的烟尘排放标准，可在一类环保地区使用，无噪声扰民。
锅炉型号 | DZH1-0.7、1.0、1.25-AⅡ | DZH2-0.7、1.0、1.25-AⅡ | DZH4-1.25-AⅡ | |
额定蒸发量t/h | 1 | 2 | 4 | |
额定工作压MPa | 0.7、1.0、1.25 | 0.7、1.0、1.25 | 1.25 | |
额定蒸汽温度℃ | 171、184、194 | 171、184、194 | 194 | |
额定给水温度℃ | 20 | 20 | 20 | |
参考受热面积m² | 36.5 | 76.12 | 135.98 | |
炉排面积m² | 1.9 | 3.74 | 4.3 | |
设计燃料 | AⅡ类烟煤 | AⅡ类烟煤 | AⅡ类烟煤 | |
热效率% | 77.16 | 77 | 78 | |
燃料消耗量kg/h | 155 | 311 | 615 | |
排放浓度mg/Nm³ | <80 | <80 | <80 | |
排烟黑度 林格曼 | ≤1级 | ≤1级 | ≤1级 | |
长×宽×高m | 3.88×1.84×3.12 | 4.46×2.24×3.32 | 5.32×2.4×3.65 | |
锅炉参考重量t | 9.58 | 13 | 15.14 | |
主汽阀口径DNmm | 50 | 80 | 100 | |
给水阀口径DNmm | 32 | 40 | 40 | |
安全阀口径DNmm | 2×40 | 2×50 | 2×50 | |
排污阀口径DNmm | 40 | 40、50 | 40、50 | |
液位计口径DNmm | 25 | 25 | 25 | |
鼓 风 机
| 型号 | T4-72-12NO3.3A右° | T4-72-11NO3.6A右° | T4-72-11NO4.6A右° |
风压 | 1260 | 1350 | 1580 | |
风量 | 1768 | 3850 | 5890 | |
电机功率 | 1.5 | 3 | 5.5 | |
主轴转速 | 2900r/min | 2900r/min | 2900r/min | |
引 风 机 | 型号 | Y5-48NO4.5C | Y5-48NO5C | Y5-48NO6C |
风压 | 2750 | 3084 | 3215 | |
风量 | 4200 | 7156 | 11250 | |
电机功率 | 4 | 7.5 | 15 | |
主轴转速 | 2800r/min | 2800r/min | 2800r/min | |
给 水 泵 | 型号 | 1.5GC5×4 | 1.5GC5×7 | 1.5GC6×7 |
流量 | 4.2m³/h | 6m³/h | 7.5m³/h | |
扬程 | 165 | 165 | 165 | |
转速 | 2900r/min | 2900r/min | 2900r/min | |
电机功率 | 5.5KW | 7.5KW | 7.5KW | |
除 尘 器 | 型号 | CCQ-1 | CCQ-2 | CCQ-4 |
配电柜 | 型号 | DKG-1 | DKG-2 | DKG |

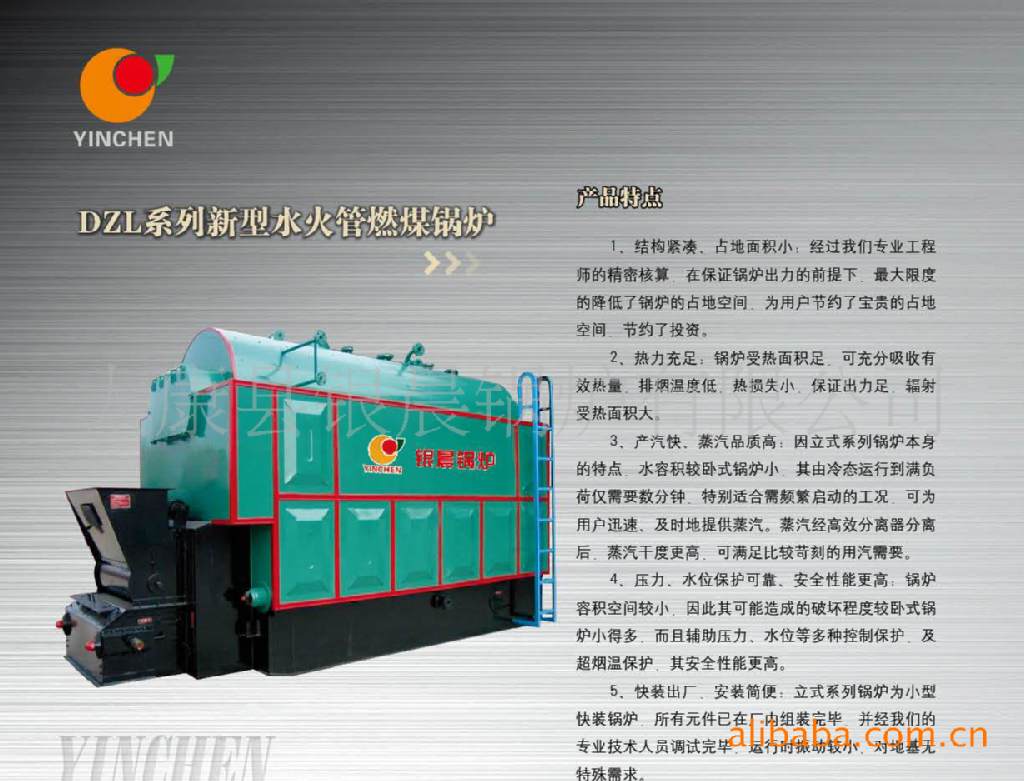

锅炉型号 | DZL1-0.7(1.25)-AⅡ | DZL2-0.7(1.25)-AⅡ | DZL4-1.25-AⅡ | DZL6-1.25-AⅡ | DZL8-1.25-AⅡ | DZL10-1.25-AⅡ | |
额定蒸发量t/h | 1 | 2 | 4 | 6 | 8 | 10 | |
额定工作压力MPa | 0.7(1.25) | 0.7(1.25) | 1.25 | 1.25 | 1.25 | 1.25 | |
额定蒸汽温度℃ | 171(194) | 171(194) | 194 | 194 | 194 | 194 | |
额定给水温度℃ | 20 | 20 | 20 | 20 | 20 | 20 | |
参考受热面积m² | 39.5 | 76.12 | 135.98 | 226.72 | 396.26 | 412.3 | |
炉排面积m² | 2.65 | 3.74 | 4.3 | 7.22 | 10.3 | 11.8 | |
设计燃料 | AⅡ类烟煤 | AⅡ类烟煤 | AⅡ类烟煤 | AⅡ类烟煤 | AⅡ类烟煤 | AⅡ类烟煤 | |
热效率% | 77.16 | 77 | 78 | 81 | 81 | 79.6 | |
燃料消耗量kg/h | 155 | 311 | 615 | 888 | 1185 | 1507 | |
排放浓度mg/Nm³ | <80 | <80 | <80 | <80 | <80 | <80 | |
排烟黑度 林格曼 | ≤1级 | ≤1级 | ≤1级 | ≤1级 | ≤1级 | ≤1级 | |
外形尺寸 长m×宽m×高m | 4.12×1.92×3.25 | 5.6×2.6×3.32 | 6.78×2.73×3.25 | 6.92×2.83×3.72 | 7.56×3.28×4.25 | 9.5×3.35×4.9 | |
锅炉参考重量t | 11.35 | 22.73 | 27.26 | 38.13 | 54.26 | 57.63 | |
主汽阀口径DNmm | 50 | 80 | 100 | 150 | 150 | 150 | |
给水阀口径DNmm | 32 | 40 | 40 | 40 | 40 | 50 | |
安全阀口径DNmm | 2×40 | 2×50 | 2×50 | 2×80 | 2×80 | 2×80 | |
排污阀口径DNmm | 40 | 40、50 | 40、50 | 40、50 | 40、50 | 40、50 | |
液位计口径DNmm | 25 | 25 | 25 | 25 | 25 | 25 | |
鼓风机
| 型号 | T4-72-12NO3.3A右° | T4-72-11NO3.6A右° | T4-72-11NO4.6A右° | T4-72-12NO6.4A右° | T4-72-12NO7.0A右° | T4-72-12NO8.5A右° |
风压 | 1260 | 1350 | 1580 | 1850 | 2165 | 2538 | |
风量 | 1768 | 3850 | 5890 | 8300 | 11258 | 13852 | |
电机功率 | 1.5 | 3 | 5.5 | 7.5 | 11 | 15 | |
主轴转速 | 2900r/min | 2900r/min | 2900r/min | 2900r/min | 1470r/min | 1470r/min | |
引风机 | 型号 | Y5-48NO4.5C | Y5-48NO5C | Y5-48NO6C | Y6-41-11 NO9C | Y6-41-11 N10C | Y6-41-11 N11C |
风压 | 2750 | 3084 | 3215 | 3490 | 3534 | 3623 | |
风量 | 4200 | 7156 | 11250 | 24582 | 29500 | 35500 | |
电机功率 | 4 | 7.5 | 15 | 18.5 | 37 | 45 | |
主轴转速 | 2800r/min | 2800r/min | 2800r/min | 1750r/min | 1750r/min | 1480r/min | |
给水泵 | 型号 | 1.5GC5×4 | 1.5GC5×7 | 1.5GC6×7 | 2GC5×7 | 2GC6×7 | 2GC6×7 |
流量 | 4.2m³/h | 6m³/h | 7.5m³/h | 7.5m³/h | 15m³/h | 15m³/h | |
扬程 | 165 | 165 | 165 | 165 | 224 | 224 | |
转速 | 2900r/min | 2900r/min | 2900r/min | 2900r/min | 2900r/min | 2900r/min | |
电机功率 | 5.5KW | 7.5KW | 7.5KW | 11KW | 22KW | 22KW | |
调速器 | 型号 | GL1T | GL2T | GL4T | GL6T | GL8T | GL10 |
轴扭矩 | 2000NM | 3000NM | 5000NM | 8000NM | 9000NM | 10000NM | |
电机功率 | 0.55KW | 0.55KW | 0.55KW | 0.75KW | 1.1KW | 1.1KW | |
出渣机 | 型号 | GBC-1B | GBC-2B | GBC-4B | GBC-6B | GBC-8B | GBC-10B |
出渣量 | 800kg | 1000kg | 1500kg | 1500kg | 2000kg | 2000kg | |
电机功率 | 0.75KW | 1.1KW | 1.1KW | 1.1KW | 1.5KW | 1.5KW | |
上煤机 | 型号 | SMJ-1 | SMJ-2 | SMJ-4 | SMJ-6 | SMJ-8 | SMJ-10 |
煤斗容量 | 0.13m³ | 0.16 | 0.19 | 0.23 | 0.27 | 0.38 | |
电机功率 | 1.1KW | 1.1KW | 1.1KW | 1.1KW | 1.1KW | 1.1KW | |
除尘器 | 型号 | CCQ-1 | CCQ-2 | CCQ-4 | CCQ-6 | CCQ-8 | CCQ-10 |
配电柜 | 型号 | DKG-1 | DKG-2 | DKG-4 | DKG-6 | DKG-8 | DKG-10 |
