载体总成综合检测台

l 用于汽车载体气密性检测、壳体长度测量和载体安装位置测量

l 采用PLC对工作台的各部件运行进行控制

l 泄漏检测和距离检测具有防错功能

l 泄漏检测仪检测压力30KPa，泄漏量测量范围：0~500mL/min

l 气密检测仪具有历史数据记录、数据导出及PC及管理软件功能

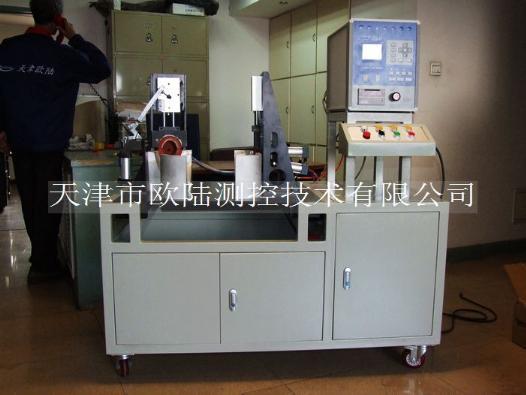

载体检测工作台由机架、倾斜检测平台、导轨、移动滑台、封堵机构、测长机构、OLS-100气密检测仪、PLC控制器以及电气控制机构组成。

核心气密检测仪采用OLS-100泄漏检测仪，检测泄漏范围为0～40L/min，仪器内置程序控制器接口功能，可以完成几乎所有智能夹具所需的控制。

 气压调整按钮具有锁止控制，不能随意调整检测压力

主要技术指标：

l 泄漏测试范围
0～50L/min

l 泄漏检测精度
 1% FS

l 泄漏量重复性
 0.5% FS

l 显示精度
0.1L/min

l 泄漏标准
检测范围内设定

l 测试压力范围
 0.15～1bar（通常为0.3bar）

l 压力检测精度
0.5% FS

l 人机界面
液晶屏显示，触摸屏操作

l 夹紧和封堵
自动夹紧、自动封堵

l 电源
AC165～240V
50/60HZ 3A

l 气源压力
5～8bar

l 使用温度
 温度 0～40℃

l 生产节拍
 1～4分钟

整体结构：

检测平台结构：

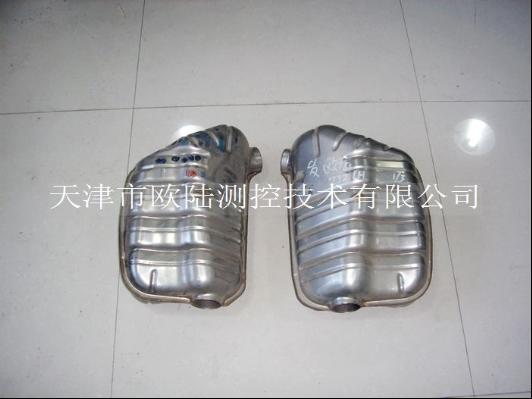

载体总成旋压后，放入放置工位滑动轨道内，启动开始，工件开始进行气密检测，合格后，工件自动移动至载体测量工位，测量载体距离壳体端面的距离，合格后，移动至总长测量工位，进行总长度的测量，完成后，工件移动至取出工位。

检测夹具采用三维数模设计，完全按用户工艺要求和检测要求定制，最大限度的满足用户的生产要求。

设计数模举例如下：
