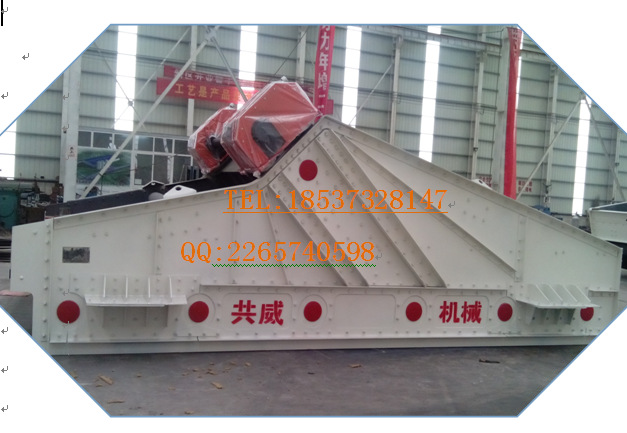

WZDS系列脱水、脱介振动筛


用途及工作原理
本筛机主要用于洗煤厂原煤脱泥、精煤脱介、矸石脱介等。特别适用于细粒含量高的大、中粒级物料的粒度分级。该筛机有6个角度筛面组成,应用等厚筛分原理和直线振动理论进行了优化设计, 振幅、频率和激振力等振动参数设置恰当合理,筛侧帮、大梁、横梁和各部结构刚度大、强度高、寿命长。按照精细工艺制作的箱式激振器安装在激振器大梁上, 通过聚氨脂挠性盘联轴器和花键传动轴相互与驱动装置连接,可靠平稳地传递动力,使筛体按预定频率产生振动,使物料在筛面上弹跳透筛前进,从进料端开始到出料端结束,通过筛面进行筛分处理。本筛机筛分效率高,物料处理能力大。
振动筛特点
各部件选用优质Q345C结构钢精工制作,侧板采用数控激光切割机下料一次成型,横梁、激振器大梁焊后全部热处理,使用高精数控机床进行机加工。然后选用优质HUCK环槽铆钉 ,采用先进的装配工艺将筛体铆固。侧板无焊缝,横梁、激振器大梁截面系数大、刚度大。横梁表面喷涂聚氨脂(聚脲防腐)耐磨材料,筛体表面处理达到 Sa2.5 级后喷涂聚脂防护漆。筛体制作各道工序都通过严格的检验和把关。筛体结构通过优化设计,重量轻。 筛体能够做到在高负荷高频率振动工作状态下,避免各部件开裂和磨损,具有更高的抗疲劳能力、可靠性和使用寿命。
分级振动筛技术参数表
用途 | 型号 | 筛面面积m2 | 入料粒度mm | 处理量 t/h | 筛孔尺寸mm | 双振幅mm | 电压 v | 功率 kw |
分级 | WZDS-18×61 | 10.98 | ≤300 | 200-640 | 6-50 | 9-11 | 380 | 2×11 |
WZDS2-18×61 | 2×10.98 | 200-640 | 2×18.5 |
WZDS-24×61 | 14.64 | 260-1400 | 2×15 |
WZDS2-24×61 | 2×14.64 | 260-1400 | 2×22 |
WZDS-30×61 | 18.3 | 330-1700 | 2×22 |
WZDS-36×61 | 21.96 | 400-2000 | 2×30 |
WZDS-42×61 | 25.62 | 460-2400 | 2×37 |
WZDS-30×73 | 21.9 | 360-1800 | 2×22 |
WZDS-36×73 | 26.28 | 440-2200 | 2×30 |
WZDS-42×73 | 30.66 | 500-2500 | 2×37 |
脱水振动筛技术参数表
用途 | 型号 | 筛面面积m2 | 入料粒度mm | 处理量 t/h | 筛孔尺寸mm | 双振幅mm | 电压 v | 功率 kw |
脱水 | WZDS-18×61 | 10.98 | ≤100 | 160-210 | 0.5-13 | 7-9 | 380 | 2×11 |
WZDS2-18×61 | 2×10.98 | 160-210 | 2×18.5 |
WZDS-24×61 | 14.64 | 200-290 | 2×15 |
WZDS2-24×61 | 2×14.64 | 200-290 | 2×22 |
WZDS-30×61 | 18.3 | 270-360 | 2×22 |
WZDS-36×61 | 21.96 | 320-430 | 2×30 |
WZDS-42×61 | 25.62 | 370-500 | 2×37 |
WZDS-30×73 | 21.9 | 290-420 | 2×22 |
WZDS-36×73 | 26.28 | 350-500 | 2×30 |
WZDS-42×73 | 30.66 | 380-560 | 2×37 |
注:表中所列是常用的几种规格型号,可以根据用户的不同要求现场设计与制作。
河南共威机械设备有限公司(原名新乡威猛冶金设备有限公司),专业生产各系列振动设备、破碎设备、给料输送设备、筛分设备、振动电机、激振器、减振弹簧、筛板等,广泛应用于冶金、煤矿、矿山等领域。
根据用户要求,我公司可以承担各种规格机械设备的非标设计与制作。新乡威猛冶金设备有限公司欢迎新老客户莅临参观指导和业务洽谈。
