1、GST-LD-8306型输入模块特点
　　　GST-LD-8306型输入模块用于配接各种类型的防盗探测器，可为防盗探测器提供DC12V/100mA电源，与感烟、感温等火灾探测器共同组成防火、防盗综合报警系统。输入模块设有信号输入端，用于和防盗探测器的开关量无源输出触点连接，可将防盗探测器的动作信息传回火灾报警控制器。输入方式可设为常开检线、常闭检线。考虑到防盗探测器功耗较高，在实际使用时，输入模块除与火灾报警控制器的信号二总线连接外，另需接二根DC24V电源线。
2、主要技术指标
   （1）工作电压：
　　　　总线电压：总线24V
　　　　电源电压：DC24V
   （2）监视电流：
　　　　总线电流≤1mA
　　　　空载电源电流≤10mA
　　（3）动作电流：
　　　　总线电流≤3mA
　　　　电源电流≤100mA
   （4）线制：与火灾报警控制器采用二总线连接，另需二根DC24V电源线，与各类防盗探测器要用四根线连接，一根DC12V，一根地线，二根防盗探测器动作信号线（常开或常闭动作输出）
   （5）有源输出容量：DC12V/100mA
   （6）出厂设置：常闭检线方式
   （7）使用环境：
　　　　温度：-10℃～+55℃
　　　　相对湿度≤95%，不结露
   （8）外壳防护等级：IP30
   （9）外形尺寸：
　　　　86mm×86mm×43mm（带底壳）
3、结构特征、安装与布线
　　　本输入模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，输入的对外端子示意图如图：

其中:
　　　Z1、Z2：接火灾报警控制器信号二总线，无极性
　　　D1、D2：DC24V电源输入端子，无极性
I、G：与设备的无源常闭触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常开输入
　　　12V、G：DC12V输出，电流≤100mA
　　　布线要求：信号线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、I、12V采用截面积≥1.0mm2的RV线。

应用方法
　　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

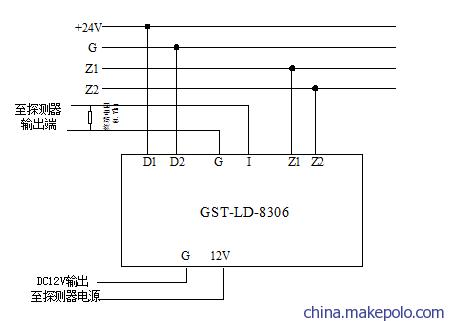

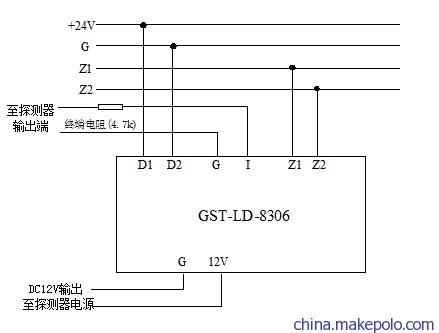

　　输入模块与常开无源触点的防盗探测器接线示意图如图所示；与常闭无源触点的防盗探测器接线示意图如图所示。
　　　　　
