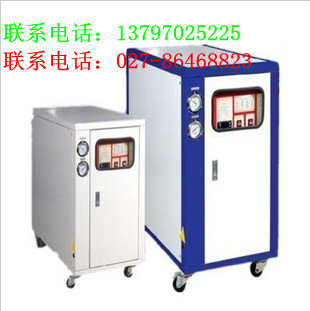

产品说明:
深圳市深创億制冷公司针对医药、化工、食品等特殊行业,精心设计 研发的新一代低温冷冻设备,其温度范围可在-30℃-80℃,之间任意调节,压缩机选用法国原装‘美优乐( Maneurop)'或台湾汉钟、德国比泽尔等,制冷充路,规格齐全,是新一代制冷设备的典范。
SCY-W系列工业冷水机参数表(-5℃)
型号 项目 | SCY-03W | SCY-05W | SCY-08W | SCY-10W | SCY-12W | SCY-15W | SCY-20W | SCY-25W | SCY-30W | SCY-40W |
制冷量 | kcal/h | 4127 | 6448 | 10102 | 14100 | 17453 | 21323 | 28201 | 34907 | 33962 | 49868 |
kw | 4.8 | 7.5 | 11.75 | 16.4 | 20.3 | 24.8 | 32.8 | 40.6 | 39.5 | 58 |
输入总功率 | KW | 3 | 4.5 | 6.75 | 8.6 | 10.1 | 12.75 | 17.2 | 20.95 | 26.5 | 34 |
电源 | 3PH 380V 50HZ |
制冷剂 | 名称 | R22 |
控制方式 | 外平衡式热力膨胀阀 |
压缩机 | 类型 | 全封闭涡旋式(活塞式) |
功率(KW) | 2.25 | 3.75 | 6 | 7.5 | 9 | 11.25 | 7.5*2 | 9.37*2 | 22.5 | 30 |
冷凝器 | 类型 | 壳管式 |
冷却水量(m3/h) | 2.1 | 3.5 | 6.2 | 6.9 | 7.9 | 10.6 | 13.9 | 15.8 | 21.1 | 28.7 |
进出水管径 | 1-1/2″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 3″ | 3″ |
蒸发器 | 类型 | 水箱盘管(壳管式) |
冷冻水量(m3/h) | 0.88 | 1.38 | 2.17 | 3.03 | 3.75 | 4.58 | 6.06 | 7.51 | 7.3 | 10.73 |
进出水管径 | 1″ | 1″ | 1″ | 1-1/2″ | 1-1/2″ | 2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 3″ |
水泵 | 功率(KW) | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 |
扬程(M) | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 20 | 25 | 20 |
安全保护 | 压缩机过载保护,过流保护,高低压力保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护。 |
机械尺寸 | 长(mm) | 890 | 890 | 1170 | 1170 | 1170 | 1650 | 1650 | 1880 | 1880 | 1880 |
宽(mm) | 500 | 500 | 710 | 710 | 710 | 710 | 710 | 710 | 810 | 910 |
高(mm) | 840 | 840 | 1200 | 1200 | 1200 | 1800 | 1880 | 1880 | 1880 | 1950 |
机械重量 | Kg | 130 | 150 | 300 | 430 | 500 | 735 | 820 | 900 | 1150 | 1200 |
深创亿冷水机组技术文件
1、详细装箱清单(随机)
2、产品合格证(随机)
3、技术手册(内含安装、操作、维修说明)
4、运输及运输保险单
5、售后服务承诺书
4.1.7调试
设备交货后,卖方于现场进行配合调试直至设备最终验收合格。
4.1.8质量保证
(一)卖方保证合同项下所供货物是全新的,未使用过的,是目前最新型号,是用一流的工艺和最新材料制造而成的,并完全符合合同规定的质量、规格和性能的要求。在货物质量保证期内,卖方对由于设计、工艺或材料的缺陷而发生的任何不足或故障负责。
(二)质量保证期限为设备验收合格之日起二十四个月。
(一)设备到货后,卖方按照买方书面通知的时间和地点前往共同开箱检验、核对数量、检查设备的外观质量.检验完毕后,双方共同签署到货检验书。
(二)调试验收合格后,双方签署调试合格验收单。
(三)检验、验收依据
