结构原理性能特点 ：

主要由干簧管和转换模块组成。当磁性液位计内浮子随液位上下运动时,磁钢不断地吸合放开干簧管,改变电阻值,转换模块将电阻信号转换成4-20mA电流信号输出。组件全部由奥氏体不锈钢制成,适用的介质具有广谱性。结构合理,调节调试简单方便

主要用途 ：

适用于多种工况,温度压力不高且对304或316L腐蚀许可的介质均可选用。如水、液化气、油品等烃类、盐碱溶液、稀酸等多种有机无机介质。 配显示仪表可实现液位的远传显示、报警和控制 。

技术参数

测量范围：300～8000mm

精确度:±1.5%fs(测量范围大于1000mm

电源:24vdc(15～35v)24v电源可由本公司显示仪表提供

功耗: ≤720mw

输出信号:4～20ma二线制

工作压力：
1.6 mpa
2.5mpa

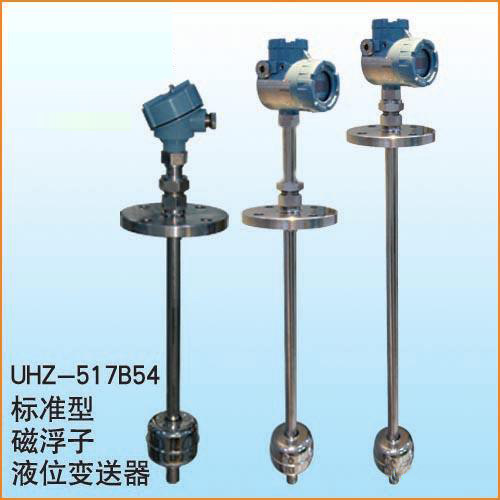

工作温度:uhz-517b54标准型:-35～120℃

uhz-517b53:-35～80℃

uhz-517b53耐腐型、卫生型、高粘度型:-35～120℃

介质密度: 0.5～2.0g/cm3

介质粘度: ≤0.8pa s
3pa s

防爆标志:隔爆型:d ⅱbt4～t6

本安型:ib ⅱct4～t6

外壳防护:ip65

连接法兰标准:采用化工部hg20593-97 dn100 pn1.0凸面法兰标准制造,其它标准请用户注明.

电气接口：2个m20＊1.5内螺纹

型号规格

维护

1.
液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

2.
变送器出现工作异常，首先检查磁浮子是否正常随液位下下浮动，其次可以检杳检测管部分输出电阻是否正常，浮子在零位位置，检测管检测电阻应该为0ω，浮子向上移动，电阻应该为10ω/10mm逐级递增变化，如测量范围2000mm，测检测管在满度时的输出电阻值为2000ω，第三在检测管输出电阻正常情况下，调节变送输出模块观察输出电流是否可以变化，否则可能需要更换变送输出模块。
