一、 概述

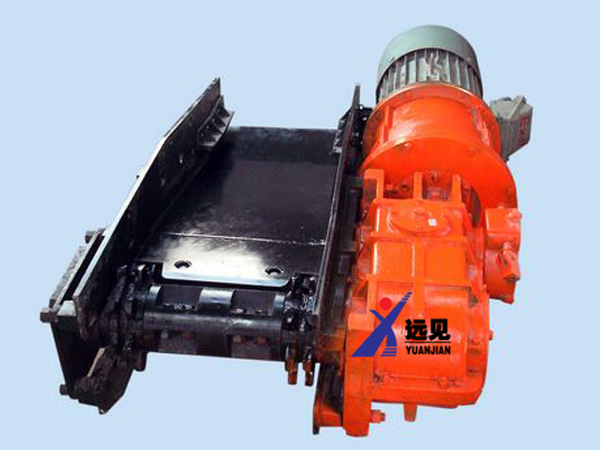

SGB620/40T型刮板输送机，主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点，其型式、尺寸和主要技术性能符合MT/T105-93《矿用刮板输送机型式与参数》的规定。
二、 主要技术特征
表一
参数名称 | 单位 | 参数性值 | 参数名称 | 单位 | 参数值 | |
输送机型号 | SGB620/40T | 电
动
机 | 型号 | KBY-40 | |
输送量 | T/h | 150 | 功率 | kw | 40 | |
设计长度 | m | 100 | 转速 | r/min | 1470 | |
机头高度 | mm | 620 | 电压 | V | 380/660 | |
刮板链速度 | m/s | 0.86 | 刮
板
链
| |
中
部
槽 | 长×宽×高 | mm | 1500×620×180 | 每条圆环链破断拉力 | kN | ≥350 |
每节质量 | kg | 153 | 边双链中心距离 | mm | 500 |
整机质量 | kg | 15500 | | | | | | | |
rd� b e t 蟀 z� border-bottom:solid windowtext 1.0pt;border-right:solid windowtext 1.0pt; mso-border-top-alt:inset #D4D0C8 .75pt;mso-border-left-alt:inset #D4D0C8 .75pt; padding:0cm 5.4pt 0cm 5.4pt;height:21.15pt\'>
电压
V
380/660
刮板链速度
m/s
0.88
刮板链
圆环链规格
mm
Φ14×50
中部槽
长×宽×高
mm
1200×420×150
每条圆环链破断拉力
KN
≥250
每节质量
kg
69
边双链中心距离
mm
310
整机质量
kg
10612
减速器传动比
22.24
'
