目前本公司产品已销往河南六局、两淮地区、山西、山东、西南、西北、东三省等地区并获得广大客户的一致，合理的价格及优质的售后服务已深受众多用户的肯定和欢迎，并使之成为我公司长期客户。

刮板哑铃销:150S01-1，203S03-2，196S02/01-1，111S0119/3(日字环),171S,134S96/02-6，107SB-07，107SA-07，10ST-2，1G01-1，172S,ZX-01107SB-07，126S0503-1,150S01-1118SJ02-1，6322-10，66S-10，3S001-0015，5RLX02-1，1750YL-1b，134S98/02-6等山东矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用【鄂尔多斯煤矿730、764、800刮板机过渡槽】凸槽凹槽凹凸槽机头机尾槽【鄂尔多斯煤矿730、764、800刮板机过渡槽】凸槽凹槽凹凸槽机头机尾槽630/220过渡槽、刮板机过渡槽、630/220刮板机过渡槽价格630/220过渡槽、刮板机过渡槽、630/220刮板机过渡槽价格630/220过渡槽、刮板机过渡槽、630/220刮板机过渡槽价格/企业是人的事业。矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用

山东矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用【鄂尔多斯煤矿730、764、800刮板机过渡槽】凸槽凹槽凹凸槽机头机尾槽?在今后的工作中，铭记此时，乘风破浪，扬帆远航，为卖刮板机链轮组件事业而努力奋斗!

山西煤机机头过渡槽196S03/03DC01(SGZ764/630)III86SFC07机尾过渡槽、I86SFD04机尾偏转槽164S/11TDC机头过渡槽配套主机型号SGZ764/400XINGHAO/属于刮板机后部使用、刮板输送机、机头过渡槽新疆乌鲁木齐恒垚煤矿使用164S/11TDC机头过渡槽、机尾过渡槽、张家口86SFD03开天窗中部槽、张家口SGZ630/220刮板输送机、甘肃平遥转载机配套厂家西北奔牛SGZ1000-1050刮板机配119SC-09左右偏转过渡槽西北奔牛SGZ630-320刮板机配张家口ST002-08内蒙鄂罗多斯左右偏转过渡槽西北奔牛SGZ764-320张家口刮板机配SGZ630-220左右偏转过渡槽西北奔牛SGZ800-830刮板机配119SC-09左右偏转过渡槽西北奔牛SGZ1000-1050刮板机配119SC-09左右偏转过渡槽山西煤机1000刮板机过渡槽【1000/220刮板机过渡槽】过渡槽价格过渡槽供货商山西煤机厂家直销1000刮板机过渡槽【1000/220刮板机过渡槽】山西煤机直降2000元过渡槽价格过渡槽供货商764刮板机过渡槽【764/220刮板机过渡槽】过渡槽价格过渡槽供货商764刮板机过渡槽【764/320刮板机过渡槽】过渡槽价格过渡槽供货商西北奔牛1050刮板机左、右偏转槽，116SP08/116SP12系列西北奔牛1050刮板机左、右偏转槽，116SP08/116SP12系列张家口、山西煤机、太原煤机、忻州煤机配套厂家。机尾机头过渡槽86SFC06、变线槽、泰国菜、I86SFD02抬高槽、86SFC05等，刮板机，转载机.中部槽，过渡槽，偏转槽，机尾架。位于输送机的中间输送部分，在煤炭运输过程中，由于刮板不断的与中部槽的中板部分进行摩擦，造成中部槽中板比较容易磨损。另外在中部槽推移过程中及采煤机运行过程中，推移座、齿轨座也是比较容易损坏的部件

山西煤机机尾过渡槽196S03/03DC02(SGZ764/630)

山西煤机机尾变线槽196S08/16BC1(SGZ764/630)

山西煤机机尾变线槽196S08/16BC2(SGZ764/630)

山西煤机机尾变线槽196S08/16BC3(SGZ764/630)

山西煤机机头变线槽196S08/16BC4(SGZ764/630)

机头变线槽196S08/16BC5(SGZ764/630)

机头变线槽196S08/16BC6(SGZ764/630)

凸槽265S09/0108,开天窗卸料槽265S10/0106

山东矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用

山东矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用

山东矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用

山东矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用

山东矿机刮板运输机抬高槽中部槽56S11/0809机头机尾变线槽甘肃煤矿用

西本奔牛SGZ764/400刮板机105srf说明书毕节市764/400中部槽105SRFO1质量保证、105SRF02中部槽说明、洛阳远见矿山设备有限公司提供以下764/400型105SRF刮板机机说明

764/400刮板机组成部分

1.机头组件组成部分：

机头组件有机头架、链轮轴组、舌板组件、拨链器、200KW电机、200减速器、连接筒、闸盘、盲轴组件、机头左压链器、机头右压链器等配件组成，

2.中间部分组成；

有机头过渡槽I、机头过度槽II、机头过渡槽III、大小过渡槽、1.5米中部槽、1.5米开天窗中部槽、调节槽、链条、3TY-01刮板、3TY-02E型螺栓、115S-01 5节距齿轨、销轨、等所有配件。

3.机尾组成部分；

机尾组成部分，分别有机尾组件、机尾过度槽、机尾过渡槽I、机尾过度槽II、机尾过渡槽III、机尾舌板组件、机尾架、机尾拨链器、机尾链轮组件、200KW电机、200KW减速器、等所有配件。供应山西灵石刮板输送机配件一批，名称规格型号大全、5GL06-2E型螺栓、1SB22051舌板、5GL06A-1刮板、25Q21039拨链器，25S12/0208电缆挂钩、LJB0101内夹板、LTB01-1外夹板、2DLTS301-2弹性块、2XG125*6销轨、8DC71电缆槽、2DLTS401-1电机联轴盘、3DLTS60201摩擦盘、100S06/0101-1圆螺母、72LL28链轮组件、59LL21链轮组件、68LL02链轮组件等其它厂家配件齐全。

【鄂尔多斯煤矿730、764、800刮板机过渡槽】凸槽凹槽凹凸槽机头

【鄂尔多斯煤矿730、764、800刮板机过渡槽】凸槽凹槽凹凸槽机头机尾槽借机会，就在这次签约仪式上，我公司洛阳远见与郑煤机、张家口、西北奔牛、山东矿机、山西煤机等各大煤机公司强强合作，借助一个优势互补的一个平台，抓机遇、融资金、引人才、创品牌，为打造中国最具有影响力的煤机行业而不懈努力！例如:我厂专业链轮组件，一流的加工设备，完善的人才队伍，所加工出来的链轮组件全权通过ISO9001等?质量体系认证，一直都得到客户的！这使得同行煤机公司大量与我厂合作，大量采购链轮组件及其刮板机配件。

【鄂尔多斯煤矿730、764、800刮板机过渡槽】凸槽凹槽凹凸槽机头机尾槽本次集中活动以专业化、集群化为主线，以重大项目和产业链延伸、新兴产业培育及传统产业改造提升为重点，签订了许多战略合作协议。项目的签约使得我省的发展又上升了一个台阶，希望这机会都是为有准备的人而来的，愿我厂刮板机链轮组件年年销量，年年增高！

?河南厂家批发处理730刮板机配件河南厂家批发处理730刮板机配件河南厂家批发处理730刮板机配件河南厂家批发处理730刮板机配件中部槽系产品的主要部件之一，是煤炭输送的通道。中部槽槽帮钢采用冷压槽帮钢或轧制槽帮钢两种。冷压槽帮钢组成的中部槽由8mm厚的冷压槽帮和6mm厚的中板焊接而成。轧制槽帮钢组成的中部槽由8mm厚的轧制槽帮和6mm厚的中板焊接而成，长度均为1200mm。槽帮一端焊有连接销，连接销插入相邻中部槽帮凹槽中，实现互相定位。中部槽可在水平面内偏移3°以适应工作面底板起伏不平和机器整体推移的需要。中板链道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用寿命。根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送量。

2、过渡槽（图8）

为适应刮板链从中部槽平缓运行到机头链轮，在中部槽与机头架之间设

机头架是一整体焊接构件。传动链轮轴线孔即为安装减速器或盲轴的定位孔。机头架两侧板上缘有供插挂链钩的孔。每一侧板上有一个用来安装减速器的φ200和6个φ26孔。Φ26孔是为安装减速器与机头架联接螺栓的用孔。

机头架上装有可拆卸的固定架、拔链器（用销连接在固定架上）。拔链器可使运动中的刮板链在链轮的奔离点处强制脱开链轮，避免”卷链”而造成事故。、

5、紧链装置

紧链装置是刮板输送安装、拆卸或变更铺设长度以及调整紧力时张紧刮板链用的。紧链装置包括紧链挂钩两部分。紧链器采用摩擦带式紧链器，安装在减速器第二轴上。紧链挂钩是由Φ14×50圆环链及挂钩联在一起组成的。

紧链时，把两条紧链挂钩的一端分别插在机头架两侧面上的Φ38mm的孔内，另一端插在刮板链的立环中，把下槽中的刮板链搭在机头链传输线上。然后点动反车，张紧刮板链，并通过紧链器手把，转动紧链器心轮，使刮板链保持张紧状态，然后取下多余的链环或更换合适的调节链，将刮板链两头接起来，使整个刮板链组成环形封闭链，以达到紧链的目的。刮板链的张紧程度，以满负荷运转时，在机头链轮下放下垂两环为宜。链条连接后拆下紧链挂钩反向转动紧链器偏心轮，使闸带与制动轮脱开，完成紧链操纵。

（二）中间部分

1、中部槽

中部槽系产品的主要部件之一，是煤炭输送的通道。中部槽槽帮钢采用冷压槽帮钢或轧制槽帮钢两种。冷压槽帮钢组成的中部槽由8mm厚的冷压槽帮和6mm厚的中板焊接而成。轧制槽帮钢组成的中部槽由8mm厚的轧制槽帮和6mm厚的中板焊接而成，长度均为1200mm。槽帮一端焊有连接销，连接销插入相邻中部槽帮凹槽中，实现互相定位。中部槽可在水平面内偏移3°以适应工作面底板起伏不平和机器整体推移的需要。中板链道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用寿命。根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送量。

2、过渡槽

为适应刮板链从中部槽平缓运行到机头链轮，在中部槽与机头架之间设

1200刮板机过渡槽【1200/525刮板机过渡槽】过渡槽价格过渡槽供货商1200刮板机过渡槽【1200/525刮板机过渡槽】过渡槽价格过渡槽供货商764刮板机过渡槽【764/220刮板机过渡槽】过渡槽价格过渡槽供货商764刮板机过渡槽【764/220刮板机过渡槽】过渡槽价格过渡槽供货商西北奔牛1050刮板机左、右偏转槽，116SP08/116SP12系列西北奔牛1050刮板机左、右偏转槽，116SP08/116SP12系列、??105SC010101链轮7齿渐开花键105SC010101链轮组件矿用链轮组件又叫链轮轴组、链轮总成。SGZ630、SGZ730、SGZ764、SGZ800、SGZ830、SGZ900、SGZ1000、SGZ1200综采刮板输送机用链轮轴组、链轮组件、综采大型中部槽；JS30、JS40、JS75型减速机；适用于薄煤层的SGB620/40T、SGB420/30、SGD420/22、SGD320/17B型刮板输送机系列整机及配件；风筒直径有300-1000mm的正压聚力风筒。链轮轴组主要由链轮体，轴承座，链轮轴组成等部分组成，是刮板运输机，转载运输机的重要组成部分，又是一种易损件。我公司生产与中煤张家口煤矿机械有限责任公司、山西煤矿机械制造有限公司、忻州通用机械制造有限公司、宁夏天地奔牛实业集团有限公司等各大主机厂配套的链轮组件。

SGZ630、SGZ730、SGZ764、SGZ800、SGZ830、SGZ900、SGZ1000、SGZ1200综采刮板输送机用链轮轴组专业生产、维修链轮组件厂家。综采刮板机锻造链轮组件也叫链轮轴组、链轮总成。大部分由链轮体，轴承座，链轮轴等部分组成。是综采刮板运输机，转载运输机的重要组成部分，在煤炭开采中，链轮通过减速机带动，链条带动刮板在中部槽中运行，从而达到运输煤炭等物料的目的。由于链条不断的与链轮体接触，链轮的链轮齿部分很容易磨损，链轮齿磨损后，很容易造成刮板机跳链等故障。各大主机厂（中煤张家口煤矿机械有限责任公司、山西煤矿机械制造有限公司、忻州通用机械制造有限公司、宁夏天地奔牛实业集团有限公司等等）因为采煤环境、矿务局要求等因素，设计出不同种类的链轮组件。由于设备要求强度较高，所以目前链轮组件大部分为锻造件，也有部分铸造链轮。联系电话?18637962801

　　甘肃煤矿用张家口张煤机99S-01刮板中心距175MM刮板【99S-01刮板】甘肃煤矿用张家口张煤机99S-01刮板中心距175MM刮板【99S-01刮板】批发99S-01刮板【99S-01刮板】99S-01刮板价格99S-01供应商批发99S-01刮板【99S-01刮板】99S-01刮板价格99S-01供应商刮板机刮板是煤矿刮板输送机通用的配件，主要作用是跟螺栓、横梁和链条链接在一起，通过链轮拉动链条在中部槽中运动，带动煤炭运输。刮板机刮板主要为锻件，经过热处理调质达到规定性能，刮板的差别比较大，普采刮板机的刮板和综采刮板机的无论在形状尺寸还是性能上都有很大区别。刮板

产品名称 图号 总长(mm) 中心距(mm) 重量(KG)

刮板 125S012006-01 660 120 19.1

刮板 99S-01 704 175 24

刮板 150S0117-1 986 200 40.4

刮板 134S011609-1 782 160 36.5

刮板 15GL3-1 986 260 54.7

刮板 159S98/0108-1 888 200 36.7

刮板 128S012016-1 765 137.5 25.5

刮板 65S-06 708 120 19.6

刮板 7GL3-1 788 200 29

刮板 3TY-05 678 ? 120 18.5

刮板 113S-01 677 130 21.6

刮板 113S011208-1 704 137.5 23.5

刮板 Q/ZM164-1988 574 250 12.4

刮板 3TY-01 708 130 23.8

刮板 2S06-1A 572 120 13.6

刮板 90S012107-1 710 120 19.6

刮板 86SF-01 573 120 14.5

刮板 153S01/0116-1 570 120 17

　　甘肃煤矿用张家口张煤机99S-01刮板中心距175MM刮板【99S-01刮板】

　　甘肃煤矿用张家口张煤机99S-01刮板中心距175MM刮板【99S-01刮板】

　　甘肃煤矿用张家口张煤机99S-01刮板中心距175MM刮板【99S-01刮板】

　　　　　甘肃煤矿用张家口张煤机99S-01刮板中心距175MM刮板【99S-01刮板】郑煤机刮板机链轮组件及张煤机刮板转载机链轮组件郑煤机刮板机链轮组件及张煤机刮板转载机链轮组件SGB630/220刮板机机头链轮配59LL03链轮组件（图片）河南郑州59LL03链轮组件（价格）SGB630/220刮板机机头链轮配59LL03链轮组件（图片）河南郑州59LL03链轮组件（价格）SGB630/220刮板机机头链轮配59LL03链轮组件（图片）河南郑州59LL03链轮组件（价格）SGB630/220刮板机机头链轮配59LL03链轮组件（图片）河南郑州59LL03链轮组件（价格）刮板机机头链轮【80LL33链轮轴组】配张家口SGZ800/200刮板机【80LL33机头链轮】批发SZZ630、730、764、830、900刮板转载机系列链轮组件、链轮轴组、链轮组合价格供应商批发SZZ刮板转载机系列链轮组件、链轮轴组、链轮组合价格供应商西北奔牛链轮、张家口链轮、山西煤机链轮、山东矿机链轮等品牌厂家链轮轴组。厂家直销，矿用链轮组件又叫链轮轴组、链轮总成。链轮轴组主要由链轮体，轴承座，链轮轴组成等部分组成，是刮板运输机，转载运输机的重要组成部分，又是一种易损件。我公司生产与中煤张家口煤矿机械有限责任公司、山西煤矿机械制造有限公司、忻州通用机械制造有限公司、宁夏天地奔牛实业集团有限公司等各大主机厂配套的链轮组件。公司主要产品：SGZ630、SGZ730、SGZ764、SGZ800、SGZ830、SGZ900、SGZ1000、SGZ1200综采刮板输送机用链轮轴组、链轮组件、综采大型中部槽；JS30、JS40、JS75型减速机；适用于薄煤层的SGB620/40T、SGB420/30、SGD420/22、SGD320/17B型刮板输送机系列整机及配件；风筒直径有300-1000mm的正压聚力风筒。

一、概 述

SGD420/22型刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，倾角不大于25°。中部槽两侧加挡板煤板可用于顺槽运输煤炭。SGD420/22型刮板输送机系边单链型。其型式、尺寸和主要技术性能参数符合MT/T105-93《矿用刮板输送机型式与参数》的规定，产品具有较高的标注化通用户水平。

二、主要技术特征

主要技术参数

三、主要部份结构、性能说明

（一）传动部

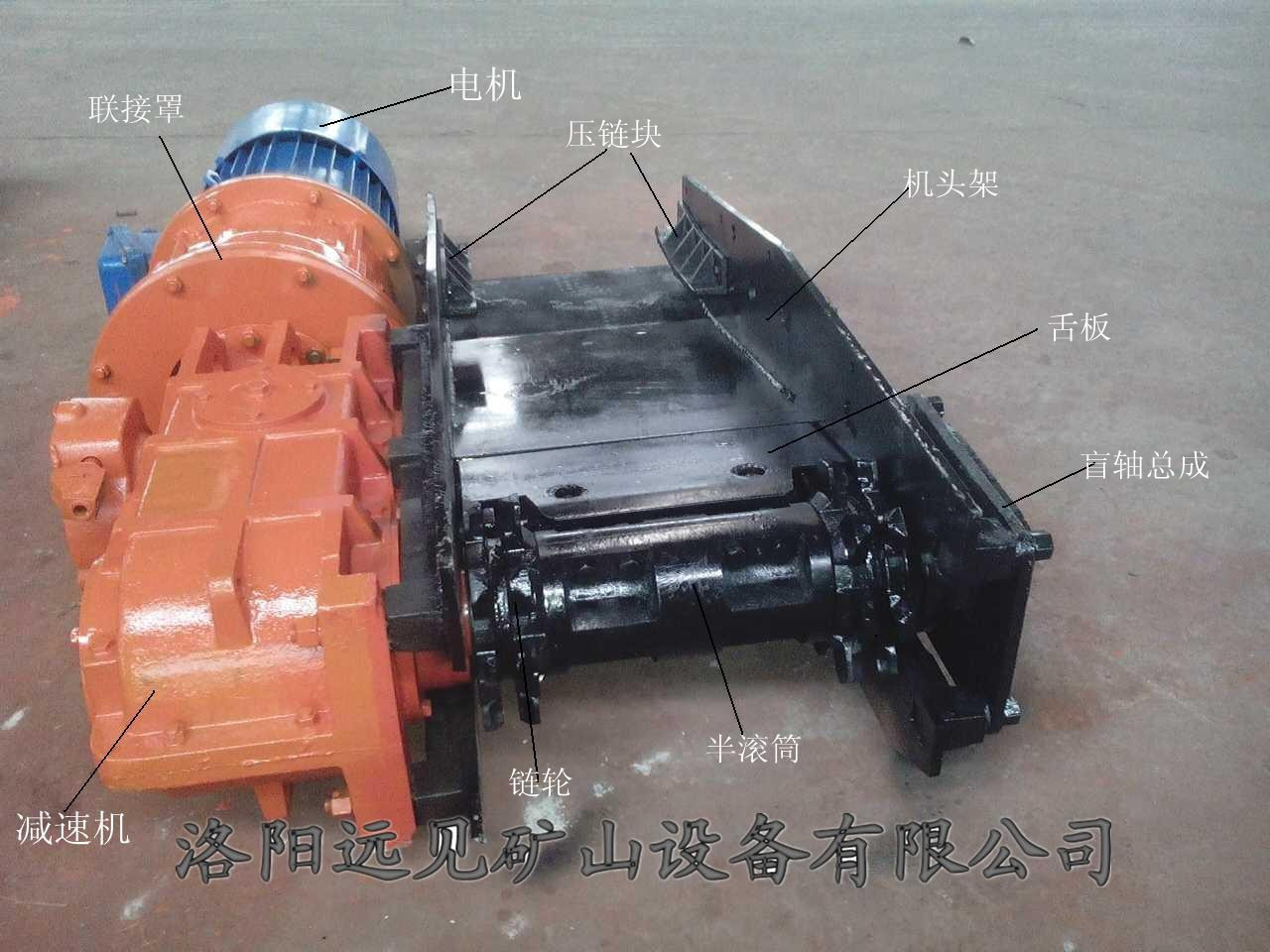

传动部（图2）主要是由电动机、转轴器、减速器、传动链轮、紧链器、盲轴、机头架等组成。电动机、减速器与机头架采用平行布置的型式。电动机通过连接罩连接在一起，再通过4条约M24的螺栓将其平行侧挂在机头架上，减速器的输入轴通过木肖联轴器与电动轴相连接。输出轴伸入到机头架侧板的支承与机头链轮的一端用花键形式连接，机头链轮的另一端与安装在机头架另一侧的盲轴伸亦用花键形式连接。电动机产生的扭矩通过木肖联轴器传给减速器，再经过减速器减速后把扭矩通过保险销传递给机头链轮，从而带动刮板链在中部槽中运行，达到运输煤炭的目的。使用中如遇到过载或刮板链刮等异常现象，保险销将首先被剪断，使电动机的扭矩不能传递给机头链轮，电动机即空负荷运转，起到了保护电动机及其它部件的作用。为了便于整体推移输送机，在机头架的下部安装有固定梁和支撑梁。为适应薄煤空间小的特点，传动部安装在固定梁上，总高度仅为540mm。

1、电动机

SGD420/22型刮板输送机的配套电动机为YBS-22-4型防爆电动机。为了满载负载起动的要求电动机的起动转矩和最大转矩均为额定转矩的2.7倍。电动机的温升欲度较大，在频繁启动的条件下，也能良好运行。

2、减速器

SGD420/22型刮板输送机采用JS-30型减速器，该减速器为三级减速，渐开线齿轮传动。总传动为22.24。第一级为圆弧锥齿轮，第二级为圆柱斜齿轮，第三级为圆柱直齿轮。各级齿轮的技术参数见表1。
