拉压力试验机力值测量控制板说明:

应用设备：如插拔力机，拉压力台，环压机，强度测试机,替代各种推拉力计等。直接控制电路，无需外部接复杂电路。有断点停机，超载保护，限位，手动和自动存储力值, 可接打印机等功能。

* 系统主要参数

此款仪表采用128*64图形点阵屏幕，屏幕精致，显示效果极佳，外观漂亮高档，配备单独的矩阵键盘和16位高精度AD采集卡，使输入更简单方便，力值测量精度高。适用于各种经济型力值测量场合，如桌上型拉力机，弹簧测力机，亦可替代推拉力计等。

仪表功能：

1. 拉力和压力值均可显示。
2. 有拉断停机功能。
3. 有超载荷重设定自动停机功能。
4. 有自动保存功能，也可手动保存，共存储8组测试数据。
5. 采用列表方式，显示出保存的测试数据，使数据一目了然。
6. 具有管理员口令,用户可以修改开机密码,使机台管理更安全。
7. 采用软件较准荷重值，极易较准。
8. 采用全中文提示设定内部功能，操作方便、简单。
9. 显示方式： 图形点阵型屏幕实时显示 。
10. 测力范围：（任意量程）。
11. 精度为1/20000。
12. 可打印测试数据,方便查看各个阶段的测试数据.
13. 三种力量单位转换： kgf,lbf,N 。
14. 屏幕尺寸：93*70mm，像数240*128。显示窗口尺寸：70*38mm。主板尺寸：110*95mm。

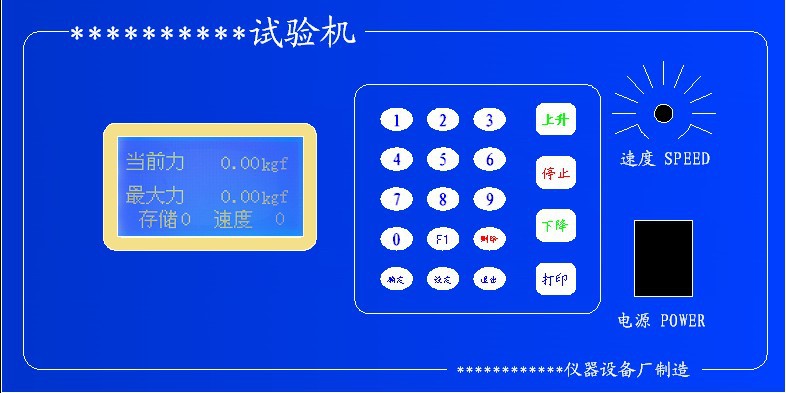

* 面膜样板(供参考)

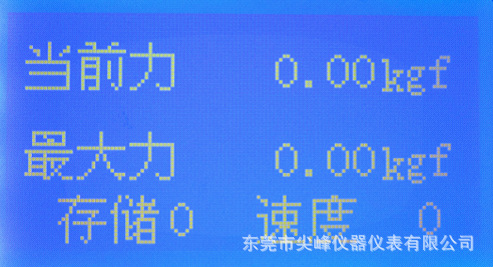

测试界面：

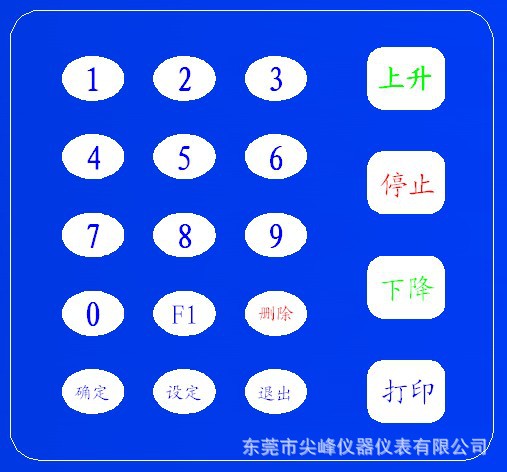

操作按键板介绍：

1. 上升：   游标上移或启动机器上升。
2.停止：停止机器运行或清除报警声。
3. 下降：游标下移或启动机器下移。。
4. 打印：打印保存的数据。
5. 确定：确定或保存。
6. 退出：退出上级菜单。
7. 设定:进入设定画面。
8. —：设定时当小数点输入或手动保存当前最大力。
9. 删除:删除键，在主界面可打印数据（如配有微打）。
10. 0-9：数字键。在不是设定时，具有第二功功能
“0”可以清除当前力值和最大力。

本软件板配置清单：

              1.主板一块

              2.12864液晶屏一片

              3.按键操作板一块

              4.高性能开关电源一台

              注：可帮定做面板。另有力量传感器、编码器、打印机等组件成本价销售。
