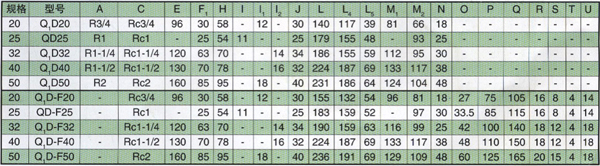

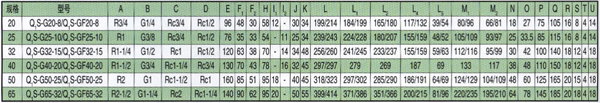

Q型系列旋转接头采用球面密封结构,可自动调心,自动补偿,可适用于转速不高,同轴度不好的设备。其结构简单,密封可靠,不需润滑,是应用最为广泛的一种旋转接头。 外管可直接连接到辊筒上随其同步运转,为主要的旋转部件。经过精加工的外管球面、底盖和密封环共同组成动密封摩擦副,密封环浮动在外管球面和底盖之间,但并不与壳体接触。无油轴承在壳体和外管间起支撑和导向作用。当密封环磨损时,借助弹簧和介质压力壳体将向远离轴头方向缓慢移动以补偿密封环的正常磨损。因此,旋转接头和管路连接必须使用金属软管,这样旋转接头才能自由地向远离轴头方向缓慢移动,旋转接头才可保持密封。 | 1、弯头 2、壳体 3、弹簧 4、弹簧垫 5、无油轴承 6、球面密封环 7、垫圈 8、底盖 9、六角头螺栓 10、外管 11、半分环 12、快换法兰 使用参数 最高转速:100RPM 最高压力:1.6Mpa 最高温度:200℃ 适用介质:蒸汽
|
