概述

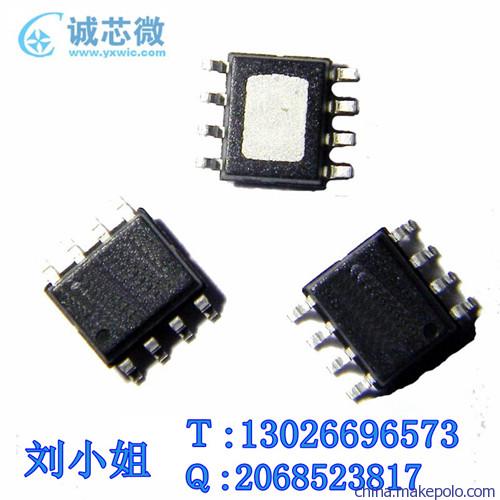

CX8502是一颗车载充电器芯片，采用SOP8封装，内置MOS，输入范围10V～40V（典型为12V、24V），输出为5V，最大输出电流为3A/2A（具体值由检流电阻Rsen决定）。在负载很重时（Iload需求>2A/1A），实现恒流功能（CC），Iload实际=2A/1A，设计精度8%；在负载较轻时（Iload<2A/1A），实现恒压功能（CV），Vo=5V，设计精度3%。并带有OTP、OVP、OCP、短路保护、cable补偿，提供轻载工作模式。

特点

z宽范围输入电压:10Vto40V

z开关频率100KHz

z充电电压精度±2%

z充电电流精度±8％

z线损补偿功能

z短路保护功能

z限流功能

z8引脚SOP-8封装

应用

z对讲机

z充电器

z便携式电脑

z手持仪器

典型应用电路图
