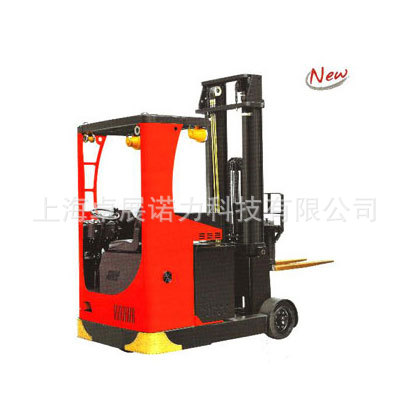

前移式防爆叉车--CQD10/15MEX 供应奉贤叉车 加工订做叉车
 名称:前移式防爆叉车--CQD10/15MEX |
| |
| |
| 产品详细说明 |
| |
特 征 | 1.1 | 型号 | 单位 | CQD10MEx | CQD15MEx | 1.2 | 驱动方式 | | 电动 | 电动 | 电动 | 电动 | 电动 | 电动 | 1.3 | 驾驶方式 | | 坐驾 | 坐驾 | 坐驾 | 坐驾 | 坐驾 | 坐驾 | 1.4 | 额定载荷 | Q(T) | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 载荷中心距 | c(mm) | 500 | 500 | 500 | 500 | 500 | 500 | 1.6 | 前悬距 | x(mm) | 390 | 390 | 390 | 390 | 390 | 390 | 1.7 | 轮距 | y(mm) | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 重 量 | 2.1 | 自重 | kg | 2200 | 2600 | 2700 | 2400 | | | 2.2 | 轴负载，空载货叉收回时前/后轴 | kg | ~ | ~ | ~ | ~ | ~ | ~ | 2.3 | 轴负载，货叉前移，负载前/后轴 | kg | ~ | ~ | ~ | ~ | ~ | ~ | 2.4 | 轴负载，货叉收回，负载前/后轴 | kg | ~ | ~ | ~ | ~ | ~ | ~ | 轮 子 底 盘 | 3.1 | 轮子 | | 聚氨酯轮 | 聚氨酯轮 | 3.2 | 轮子尺寸，前轮 | | 280 | 280 | 280 | 280 | 280 | 280 | 3.3 | 轮子尺寸，后轮 | | 285 | 285 | 285 | 285 | 285 | 285 | 3.4 | 轮，前后数量（×=驱动轮） | | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 2,1 | 3.5 | 前轮轮距 | b10(mm) | 740 | 740 | 740 | 740 | 740 | 740 | 3.6 | 后轮轮距 | b11(mm) | 996 | 996 | 996 | 996 | 996 | 996 | 尺 寸 | 4.1 | 门架/货叉-前/后倾角 | α，β° | 3,5(门架) | 3,5(货叉) | 3,5(货叉) | 3,5(门架) | 3,5(货叉) | 3,5(货叉) | 4.2 | 门架缩回时高度 | h1(mm) | 2086 | 2240 | 2640 | 2086 | 2240 | 2640 | 4.3 | 自由提升高度 | h2(mm) | | 1700 | 2100 | | 1700 | 2100 | 4.4 | 起升高度 | h3(mm) | 3000 | 5000 | 6200 | 3000 | 5000 | 6200 | 4.5 | 作业时门架最大高度 | h4(mm) | 3800 | 5800 | 7000 | 3800 | 5800 | 7000 | 4.7 | 护顶架高度（驾驶室） | h6(mm) | 2114 | 2114 | 2114 | 2114 | 2114 | 2114 | 4.8 | 座位高度/站立高度 | h7(mm) | 920 | 920 | 920 | 920 | 920 | 920 | 4.9 | 支腿高度 | h8(mm) | 270 | 270 | 270 | 270 | 270 | 270 | 4.1 | 总体长度 | l1(mm) | 2420 | 2420 | 2420 | 2420 | 2420 | 2420 | 4.11 | 叉面长度 | l2(mm) | 1070 | 1070 | 1070 | 1070 | 1070 | 1070 | 4.12 | 车体宽度 | b1/b2(mm) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 4.13 | 货叉尺寸 | s/e/l(mm) | 36 | 36 | 36 | 40 | 40 | 40 | 4.14 | 叉架KIN 15 173，等级/类型A,B | | A | A | A | A | A | A | 4.15 | 叉架宽度 | b3(mm) | 928 | 928 | 928 | 928 | 928 | 928 | 4.16 | 货叉外宽 | b5(mm) | 640 | 640 | 640 | 640 | 640 | 640 | 4.17 | 支腿内侧宽度 | b6(mm) | 800 | 800 | 800 | 800 | 800 | 800 | 4.18 | 前移距离 | l4(mm) | 600 | 600 | 600 | 600 | 600 | 600 | 4.19 | 门架下端离地间隔 | m1(mm) | 90 | 90 | 90 | 90 | 90 | 90 | 4.2 | 轴距中心离地间隙 | m2(mm) | 80 | 80 | 80 | 80 | 80 | 80 | 4.21 | 通道宽度，托盘1000×1200
（1200跨货叉放置） | A1(mm) | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 | 4.22 | 通道宽度，托盘1000×1200
（1200沿货叉放置） | A2(mm) | 2700 | 2700 | 2700 | 2700 | 2700 | 2700 | 4.23 | 转弯半径 | Wa(mm) | 1740 | 1740 | 1740 | 1740 | 1740 | 1740 | 4.24 | 轮辐长度 | l7(mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
性 能 数 据 | 5.1 | 行驶速度，满载/空载 | Km/h | 7/7.2 | 7/7.2 | 7/7.2 | 7/7.2 | 7/7.2 | 7/7.2 | 5.2 | 提升速度，满载/空载 | m/s | 0.19/0.2 | 0.19/0.2 | 0.19/0.2 | 0.19/0.2 | 0.19/0.2 | 0.19/0.2 | 5.3 | 下降速度，满载/空载 | m/s | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 5.4 | 前移速度，满载/空载 | m/s | 0.1/0.1 | 0.1/0.1 | 0.1/0.1 | 0.1/0.1 | 0.1/0.1 | 0.1/0.1 | 5.5 | 爬坡能力，满载/空载 | % | 10，12 | 10，12 | 10，12 | 10，12 | 10，12 | 10，12 | 5.6 | 最大爬坡能力，满载/空载 | % | 12，15 | 12，15 | 12，15 | 12，15 | 12，15 | 12，15 | 5.7 | 加速时间，装载/卸载 | S | 4.5，3 | 4.5，3 | 4.5，3 | 4.5，3 | 4.5，3 | 4.5，3 | 5.8 | 行车制动 | | 机械 | 机械 | 机械 | 机械 | 机械 | 机械 | 电 动 机 | 6.1 | 驱动电机功率 | KW | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 6.2 | 提升电机功率 | KW | 5 | 5 | 5 | 8.2 | 8.2 | 8.2 | 6.3 | 蓄电池电压/额定容量 | V/Ah | 48/400 | 48/400 | 48/400 | 48/400 | 48/400 | 48/400 | 6.4 | 蓄电池重量 | Kg | 550 | 550 | 550 | 550 | 550 | 550 | 6.5 | 蓄电池尺寸（长×宽×高） | cm | 96×40×59 | 96×40×59 | 数据
附加 | 7.1 | 工作压力 | bar | 100 | 120 | 120 | 140 | 150 | 150 | 7.2 | 驾驶员耳边噪音等级符合DIN12053 | Db(A) | 70 | 70 | 70 | 70 | 70 | 70 |
|
|
