产品介绍
EV-8S是创威视自主生产的一款高性能VGA传输产品，是一款立体声音频和VGA视频信号发送器。支持一路音视频信号输入，转为八路网口RJ45输出，通过一根网线传输到相应的接收器转为音视频信号输出。延长距离可根据实际的网线长度定制相应接收器，传输距离最长可达350米。
在电脑主机的近端也提供了一组立体声音频和VGA视频接口，可以在近端使用计算机，实现远近端同步播放主机的影音画面。
为使产品更加可靠和稳定，本产品增加了防雷模块和抗干扰电路，可有效防御雷电、静电和瞬时高压等电力的侵袭。可广泛应用于计算机系统、监控系统、大屏幕广告、教育、银行证劵系统等领域。

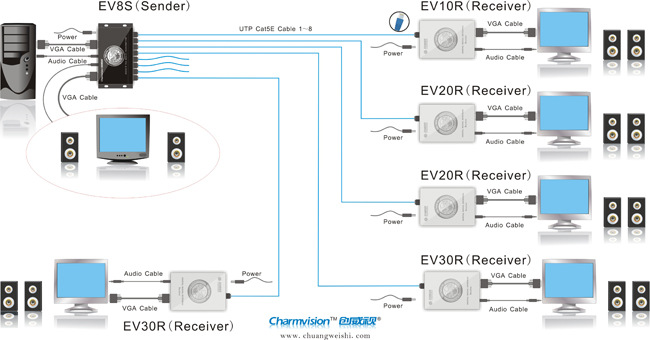

应用方案
技术参数
输入信号 | VGA×1 AUDIO×1 |
输出信号 | 近端：VGA×1 AUDIO×1 远端：VGA×8 AUDIO×8 |
传输距离 | + EV10R：1~100米 + EV20R：1~200米 + EV30R：1~350米 |
视频接口 | 输入： HDB 15PIN VGA公制 输出： HDB 15PIN VGA母制，RJ45端口 |
视频规格 | VGA、SVGA、XGA、SXGA、UXGA |
视频带宽 | 350MHz -3db （满载） 0-150MHz +6db~-0.8dB 0-10MHz +0.1dB |
视频标准 | 0.7Vpp |
分 辨 率 | 最高支持1920×1440 |
图像校正 | 自动 |
音频接口 | 3.5mm立体声 |
音频标准 | 1Vpp |
远端输出接口 | RJ45端口 |
网线规格 | CAT5、CAT5E、CAT6屏蔽或非屏蔽线缆，建议用非屏蔽线缆 |
防护等级 | 传输驱动接口：1KV 接触放电：8KV 空气放电：15KV 执行标准：IEC61000-4-5 1995（GB/T 17626.5） IEC61000-4-2 1995（GB/T 17626.2） |
支持系统 | 即插即用 |
平均无故障时间 | >50000小时 |
功 耗 | <6W |
工作温度 | -15℃~+65℃ |
存储湿度 | 0~90%（无凝结） |
电源供电 | 直流12V/1A |
材 质 | 铁壳 |
颜 色 | 黑色 |
重 量 | 0.6Kg |
外形尺寸(LWH) | 140×85×32mm 170×85×32mm（含壁挂耳朵） |
规格说明
型号 | 输出信号 | 支持接收器 |
EV-2S | 近端：VGA×1 AUDIO×1 远端：VGA×2 AUDIO×2 | EV10R、EV20R、EV30R |
EV-3S | 近端：VGA×1 AUDIO×1 远端：VGA×3 AUDIO×3 | EV10R、EV20R、EV30R |
EV-4S | 近端：VGA×1 AUDIO×1 远端：VGA×4 AUDIO×4 | EV10R、EV20R、EV30R |
EV-5S | 近端：VGA×1 AUDIO×1 远端：VGA×5 AUDIO×5 | EV10R、EV20R、EV30R |
EV-6S | 近端：VGA×1 AUDIO×1 远端：VGA×6 AUDIO×6 | EV10R、EV20R、EV30R |
EV-7S | 近端：VGA×1 AUDIO×1 远端：VGA×7 AUDIO×7 | EV10R、EV20R、EV30R |
EV-8S | 近端：VGA×1 AUDIO×1 远端：VGA×8 AUDIO×8 | EV10R、EV20R、EV30R |
'
