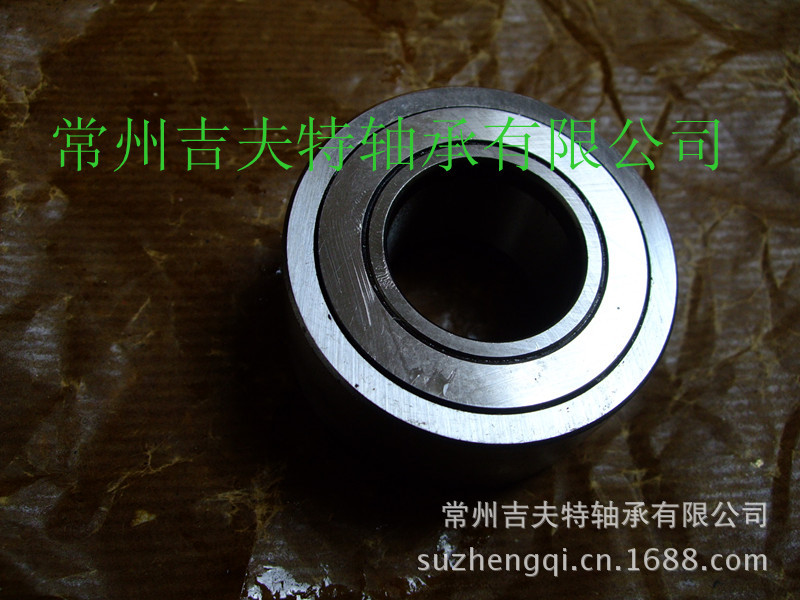

NATR10pP /NATV10PP 支撑滚轮轴承

50台起批

￥11.00

点此议价

常州吉夫特轴承有限公司

常州市武进区常州武进湖塘镇周家巷村桥西工业小区

全部商品

查看联系方式

产品属性

图文详情

品牌推荐

品牌/型号

吉夫特/NATR10PP NATV10PP

品牌

吉夫特

型号

NATR10PP NATV10PP

旧型号

NATD10

类型

滚针轴承

内径

10（mm）

外径

30（mm）

厚度

15（mm）

重量

0.065（kg）kg

保持架及其材料

F1碳钢

使用特性

高速

用途

印刷机

滚动体列数

单列

滚道类型

直线滚道

样品或现货

现货

轴承材质

高碳铬轴承钢（全淬透型GCr15

加工定制

是

natrnatv1_副本

支承滚轮轴承

支承滚轮轴承是由机加工厚壁外圈、滚针或圆柱滚子、或保持架引导或满装滚动体组、内圈或螺栓及密封组成的轴承单元，可承受较高的径向负荷和一定的冲击负荷，结构紧凑多样、旋转精度高、品种繁多、适应性广、易于安装。广泛用于机床、冶金机械、纺织机械、印刷机械等机械设备和加工流水线。

其中STO、NA22...2RS系列产品在油润滑时可用于高速运转。

NATR系列支撑滚轮特别适用于重载和中速。

NATV、NUTR、KRV、NUKR系列满装滚动体产品可在低速下承受较重载荷。

该类轴承有采用滚针或圆柱滚子承载结构；有多种密封形式用于防止污染物和水的侵入密封方式；外圈外圆有圆柱形及圆弧形多种轮廓形状；有用螺栓轴结构便于直接安装等多种结构形式供不同场合选择使用，有特殊结构等要求的可定做满足需求。

支承滚轮滚针轴承系厚壁外圈，经高温高氮淬火，高精密分选的滚子由高刚性外圈的挡边引导，利用线状接触，滚轮可以直接在滚道上轻松转动，并可以承受巨大的载荷。为去除应力，支撑滚轮的外圈采用弧面设计，曲线滚轮有带单、双密封圈、不带密封圈、带密封环等各种规格型号。带密封圈存储润滑脂空间大、提供锂基脂长久性润滑，并延长润滑间隔。密封圈材质为带骨架丁腈橡胶或ST12，其运转温度范围为-30°C至+100°C或-30°C至+180°C 。密装式的曲线滚轮可承受较重的极强载荷和高性能运转。

RSTO	外圈无挡边，无内圈支承滚轮
STO	外圈无挡边，有内圈支承滚轮
RNA22...2RS	双面密封，无内圈支承滚轮
NA22...2RS	双面密封，有内圈支承滚轮
NATR NATR...PP	平挡圈轴向引导支承滚轮
NATV NATV...PP	平挡圈轴向引导支承滚轮，满针型
NUTR	滚动体引导支承滚轮，满滚子型
CRY	英制平挡圈轴向引导支承滚轮

外径 Outside Diameter	轴承型号与近似重量 Bearing Designation and mass approx				外形尺寸 Borndary Dimensions					基本额定负荷 Basic Load Rating				极限转速 Limiting Speed
	不带密封 Without seal	重量 Mass	带密封 Sealed	重量 Mass	d	D	B	C	d1	动 Cr Dynamic	静 Cor Static	作为支承滚轮		脂润滑 Grease
		重量 Mass		重量 Mass	d	D	B	C	d1	动 Cr Dynamic	静 Cor Static	动 Cw	静 Cow	脂润滑 Grease
mm		g		g	mm					N				rpm
16	NATR 5	14	NATR 5 PP	14	5	16	12	11	12	3050	3000	2050	2400	22000
16	NATV 5	15	NATV 5 PP	15	5	16	12	11	12	4500	6300	3680	4300	8500
19	NATR 6	20	NATR 6 PP	20	6	19	12	11	14	3600	3650	2450	2850	20000
19	NATV 6	21	NATV 6 PP	21	6	19	12	11	14	5700	8700	4600	6750	7000
24	NATR 8	41	NATR 8 PP	41	8	24	15	14	19	4500	5400	3900	4500	5000
24	NATV 8	42	NATV 8 PP	42	8	24	15	14	19	8600	12000	6700	9800	5500
30	NATR 10	64	NATR 10 PP	64	10	30	15	14	23	6100	7800	4500	6900	11000
30	NATV 10	65	NATV 10 PP	65	10	30	15	14	23	10900	17000	7600	11800	4500
32	NATR 12	71	NATR 12 PP	71	12	32	15	14	25	6600	9800	4660	7000	9000
32	NATV 12	72	NATV 12 PP	72	12	32	15	14	25	11800	19000	7800	13000	3900
35	NATR 15	103	NATR 15 PP	103	15	35	19	18	27	10500	17500	7800	11500	7000
35	NATV 15	105	NATV 15 PP	105	15	35	19	18	27	16000	32500	10200	20500	3400
40	NATR 17	144	NATR 17 PP	144	17	40	21	20	32	11800	19400	9500	13500	6000
40	NATV 17	152	NATV 17 PP	152	17	40	21	20	32	19600	37000	1200	23000	2900
47	NATR 20	246	NATR 20 PP	246	20	47	25	24	37	17500	29800	13500	22500	4900
47	NATV 20	254	NATV 20 PP	254	20	47	25	24	37	25800	57000	19000	39500	2600
52	NATR 25	275	NATR 25 PP	275	25	52	25	24	42	19500	36500	13400	23500	3600
52	NATV 25	285	NATV 25 PP	285	25	52	25	24	42	29000	69600	19800	40900	2100
62	NATR 30	470	NATR 30 PP	470	30	62	29	28	51	31000	57500	20900	35500	2600
62	NATV 30	481	NATV 30 PP	481	30	62	29	28	51	45500	104000	27800	60900	1700
72	NATR 35	635	NATR 35 PP	635	35	72	29	28	58	34500	67500	22500	41000	2000
72	NATV 35	647	NATV 35 PP	647	35	72	29	28	58	50800	109500	30900	70800	1400
80	NATR 40	805	NATR 40 PP	805	40	80	32	30	66	47000	91500	30900	56500	1700
80	NATV 40	890	NATV 40 PP	890	40	80	32	30	66	64000	139000	39800	87800	1300
85	NATR 45	910	NATR 45 PP	910	45	85	32	30	72	49100	98000	30600	56900	1500
90	NATR 50	960	NATR 50 PP	960	50	90	32	30	76	50500	10600	30600	57500	1300
90	NATV 50	990	NATV 50 PP	990	50	90	32	30	76	69500	187000	38700	90900	1000

	d	D	B
NATR 5PP	5 mm	16 mm	12 mm
NATR 6PP	6 mm	19 mm	12 mm
NATR 8PP	8 mm	24 mm	15 mm
NATR 10PP	10 mm	30 mm	15 mm
NATR 12PP	12 mm	32 mm	15 mm
NATR 15PP	15 mm	35 mm	19 mm
NATR 17PP	17 mm	40 mm	21 mm
NATR 20PP	20 mm	47 mm	25 mm
NATR 25PP	25 mm	52 mm	25 mm
NATR 30PP	30 mm	62 mm	29 mm
