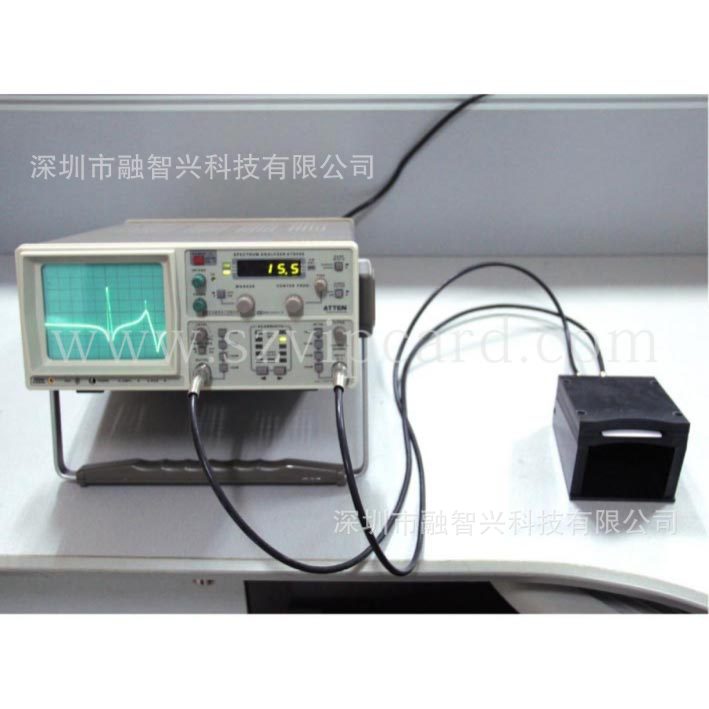

卡片频率测试步骤：

1,连接卡片测试探头后面BNC口至频谱仪面板BNC口

2,将各按钮按图示设置，”SCANWIDTH”通过按下面左右箭头的案件调至5

3,调节“CENTER FREQ”旋钮使最高点至显示屏面板水平中心点

4,放入卡片到测试探头卡匣

5,调节“MARKER“旋钮使扫频点到中心线右边最高处

6,此时LED显示数值即为该卡的谐振频率

频谱分析仪性能

特点
·频率范围：0.15MHz-500MHz
·扫频分析范围：0.15MHz-500MH
·4位半数字显示(中心频率，0.1MHz分辩率)
·-100dBm-13dBm幅度范围，20kHz，400kHz中频带宽和4kHz视频滤波器
·跟踪发生器
·输出幅度：-50dBm-0dBm(50Ω)

技术指标
频率
范围：0.15~500MHz
中心频率显示精度：±2%×频谱宽度+5×10-3×中心频率+100KHz
标记精度：±0.1%频宽+100HKz
频率显示分辩率：100KHz(4位半LED)
扫频宽度：100KHz/格~100MHz/格125挡和0Hz/格(0扫描)、精度±10%
频率稳定性：优于150KHz/小时
中频带宽(-3dB)：20KHz(±50%)，400KHz+(0，-40%)、视频滤波器(通)：4KHz
扫描速率：43Hz

幅度
范围：-100—+13dBm
屏幕显示范围：80dB(10dB/格)
参考电平：-27dB在500MHz处
平均噪声电平：-90dBm(20KHz带宽，典型值dBm)
失真：2次3次谐波<-55dBc、3阶交调：-70dBc
灵敏度：优于-90dBm
对数刻度真实度：±2dB(不加衰减器)，500MHz

输入
阻抗：50Ω
插座：N(F)连接器
衰减器：0-40dB(4×10dB步进)
输入衰减器精度：±1dB/10dB
最大输入电平：+10dBm，±25VDC(衰减器0dB)，+20dBm(40dB衰减器)

跟踪发生器
输出频率范围：0.15MHz~500MHz
输出电平范围：-50—+1dBm(10dB步进可变调节)
输出衰减器：0—40dB(4×10dB)
精度(衰减器)：±1dB
输出阻抗：50Ω(BNC)
频率范围：0.15~1050MHz
频率响应：±1.5dB
频射干扰(RFI)：<20dB

一般配置
电源：200VAC/110VAC±10%，50Hz/60Hz
轨迹校准：在面板上调节（TR）
功耗：20W±20%
保护：安全１级（IEC1010—１）
尺寸大小：285(W)×125(H)×380(D)mm
重量：约7㎏
