DFD-电动操作器是工业过程测量和控制系统终端控制单元的辅助装置。可以实现电动执行机构自动、手动工作状态切换，远方操作和自动跟踪切换功能，还可以用做为4-20mA直流电流输出的信号源。
电动操作器安全可靠，安装、调试、操作、维修方便，广泛应用在能源、冶金、化工、建材等行业，在工业过程测量和控制系统中发挥重要作用。
二．规格型号
DFD-型电动操作器的规格型号。
1 电源电压: 单相交流电 220V 50Hz
2 环境条件: DFD-电动操作器为控制室内仪表。
温度：0～50℃
3 相对湿度：10～70%
大气压力：86～106kPa；
周围空气中无起腐蚀作用的介质。
DFD-05型电动操作器是DDZ-Ⅱ型电动单元组合仪表中的一个辅助单元。 DFD-0500型电动操作器是DDZ-Ⅲ型电动单元组合仪表中的一个辅助单元。DFD-05或DFD-0500适用于DDZ-Ⅱ、DDZ-Ⅲ型变送器和调节器与电动执行机构组成的自动调节系统中，可以使执行机构工作在自动调节、手动控制和就地操作三种工作状态，与PID调节器或PI调节器配合使用，可实现调节系统“手动”—“自动”的无扰动切换. 同时它具有手动控制和自动调节工作状态的显示。主要技术参数
1. 电流指示： a. 电流表测量范围 DFD-05 0~10mA DC
DFD-0500 4~20mA DC
b. 表盘显示0~100％
c. 指示表刻度误差±4％
2. 输出跟踪电压：DFD-05
0~10V DC
DFD-0500 1~5V DC
3. 反馈回路电阻：220Ω
4. 供电电源：单相电压220V，频率50Hz
5. 能对系统实现“手动—自动”无扰动切换
6. 工作状态：转换开关触头额定电压220V AC 电流5A
7. 手动状态：操作开关触头额定电压380V AC 电流2A
8. 工作条件：
(1)环境温度 0~45℃
(2)相对湿度 ≤80％
(3)周围无腐蚀性物质及导电尘埃
(4)工作振动频率≤25Hz，振幅≤0.1mm（双振幅）
9. 外形尺寸：80x80x260mm
开口尺寸：75+1x75+1mm

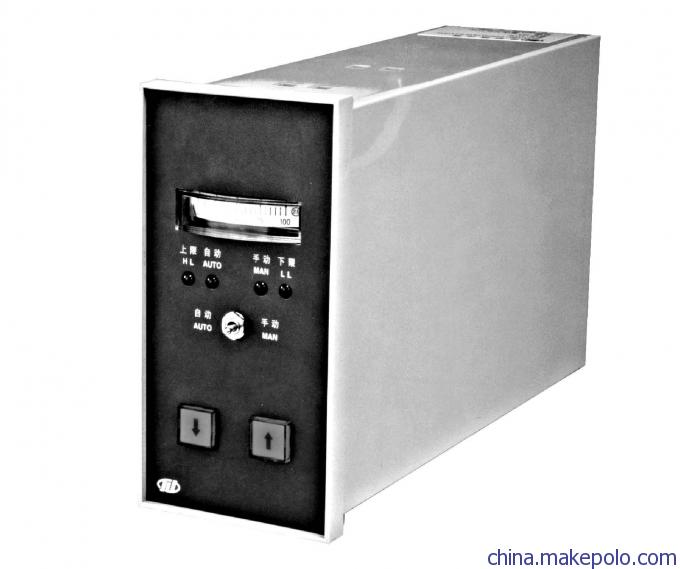

10. 结构型式：面板安装式 DFD-0900，0700型电动操作器是DDZ型电动单元组合仪表中的一个辅助单元。适用于由DDZ-Ⅱ、Ⅲ型变送单元，调节单元与电动执行器所组成的各种自动调节系统。电动操作器可以实现自动调节系统“自动”—“手动”的无扰动切换和手动的远方操作，在操作器面板上有“手动”、“自动”以及限位状态的LED显示，双针电流表分别指示出调节器的输出电流和执行器的位置反馈电流。主要技术参数
1. 电源电压：单相电压220V，频率50Hz
2. 开关触头容量：主回路：500V，15A；信号回路：110V，0.1A
3. 跟踪电压：1~5V，DC，跟踪电阻250Ω
4. 工作条件：环境温度0~45℃；相对湿度≤85％；频率≤25Hz 振幅<0.1mm（双振幅）;仪表约3公斤。
5. 外形尺寸（长X宽X高）295x80x160mm
6. 开孔尺寸：75+1x153+1mm
7. DFD-0700电动操作器比DFD-0900电动操作器更具有电子限位功能。 注：DFD-09，DFD-07其工作原理，接线，分别与DFD-0900，DFD-0700相同，只是联络信号由4~20mA DC改为0~10mA DC，其相应的电阻R18，R19，R1等有些变化，指示表头改为0~10mA DC。 DFD-1300型电动操作器是DDZ-Ⅲ型电动单元组合仪表中的辅助单元。DFD-130型是DDZ-Ⅱ型电动单元组合仪表中的辅助单元。该产品主要与SH、SD系列引进产品配套使用。电动操作器可以实现自动调节系统“自动”—“手动”的无扰动切换。主要技术性能1、电流指示：DFD-1300 4~20mADFD-130
0~10mA2、输出跟踪电压：DFD-1300
1~5V DCDFD-130 0~10V DC3、反馈回路电阻：400欧姆（Ⅱ） 250欧姆（Ⅲ）4、供电电源：220 V 50HZ5、能对系统实现手动、自动切换6、工作状态：输出电流0~10mA（Ⅱ） 4~20 mA（Ⅲ）7、工作环境：温度-10~40℃；相对湿度≤80%；周围无腐蚀性气体及导电尘埃；应用场所无剧烈震动和冲击8、外形尺寸：80×80×225mm 开口尺寸：75+1×75+19、结构形式：面板安装式 DFD-1900电动操作器，是为本公司JD系列GAMX-D电子式电动执行机构配套开发的一种新型电动操作器。操作器具有“手动—自动”状态的无扰动切换及手动操作功能。手动和自动状态由LED显示。面板上的双针电流表显示调节器输出电流和执行机构位置反馈电流。远控操作按键开关选用进口开关，动作可靠。仪表功能齐全，结构设计合理，广泛用于电站、石油、化工等。DFD-1900T增加了监控至手动功能，可与计算机联网，当外围设备发生故障时，手操器可自动接收计算机指令，使执行机构停在原位，提高系统的安全性。 主要技术参数
1. .电源电压：单相电压220V，频率50Hz；
2. 电流表指示：4~20mA DC
2.5级
3. 阀位跟踪输出：1~5V DC
4. 工作条件：环境温度0~50℃；相对湿度：≤85%；工作振动频率：≤25Hz，振幅≤0.1mm（双振幅）
5. 仪表重量：约2kg
6. 外形尺寸：（长×宽×高）80×80×250mm
7. 开孔尺寸：76×76mm
