通信产业部（SMC箱体规格明细表）

产品描述：

产品名称：288芯整机（电信）

容量：288芯

型号：GPX97-02

箱体喷漆：RAL7035

特点：

A、 SMC光缆交接箱体，门锁有圆形（PVC）、波纹形（锌合金）和条形锁（MS864-4）三种，底座侧板又有开窗和不开窗可选。

B、用于光缆交接箱，可配288芯机架。

1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径哀耗低。

2. 设备外缆的处理，尾纤的终接，跳线以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。

C、 外形美观大方，并可与进口箱体媲美。

主要技术指标：

工作温度：-40℃～+60℃。

相对湿度：≤95%（+40℃）。

大气压力：70Kpa～106Kpa。

耐电压水平：≥3000V(DC)1min不击穿、无飞弧。

绝缘电阻：≥2×104MΩ/500V（DC）。

机械强度：与表面垂直的压力大于980N。

密封性能：达到GB4208标准中IP65级要求。

阻燃性能：符合GB5169.7标准中要求。

防护等级：达到IP65级。

使用说明

 一、概述

1、用途

       本设备用于实现主干光缆与分支光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。

2、主要特点

2.1 产品的箱体采用国际流行的SMC玻璃纤维增强不饱和聚酯塑料，经高温模压制成，具有优秀的抗腐蚀、耐老化功能，箱体的防护等级达到IP65级，完全适用于室外各种恶劣的工作环境，能抵御剧变的气候和恶劣的工作环境，使用寿命可达20年及以上;箱体还具有很好的隔热性能、密封性能及很强的防盗性能。产品外形美观、结构合理。

2.2模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的最佳弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。

          2.3  设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。

2.4 同时适用于普通光缆和带状光缆。

3、主要技术指标

3.1  工作环境             工作温度：-40℃~+60℃

                                     相对温度:   ≤95%(+40℃)

                                     大气压力:    70Kpa~106Kpa

3.2  箱体防护等级达GB4208标准中IP65级要求。

3.3  绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

3.4  耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。

3.5  光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。

3.6  光纤连接器回波损耗：     PC型≥40dB       UPC型≥50dB       APC型≥60dB

3.7  光纤连接器插拔耐久寿命>1000次

4、箱体外形尺寸（mm）：见本公司规格明细表

箱体安装尺寸（mm）：见本公司规格明细表

 5、最大容量:   288芯

二、安装

     本设备可以落地安装。

1

1、 落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉,  地

脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。

2、架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定可靠。

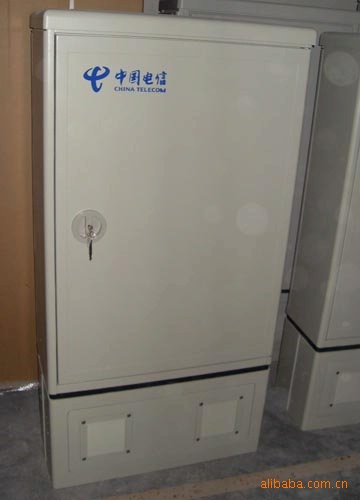

                                       图  1 箱体外形

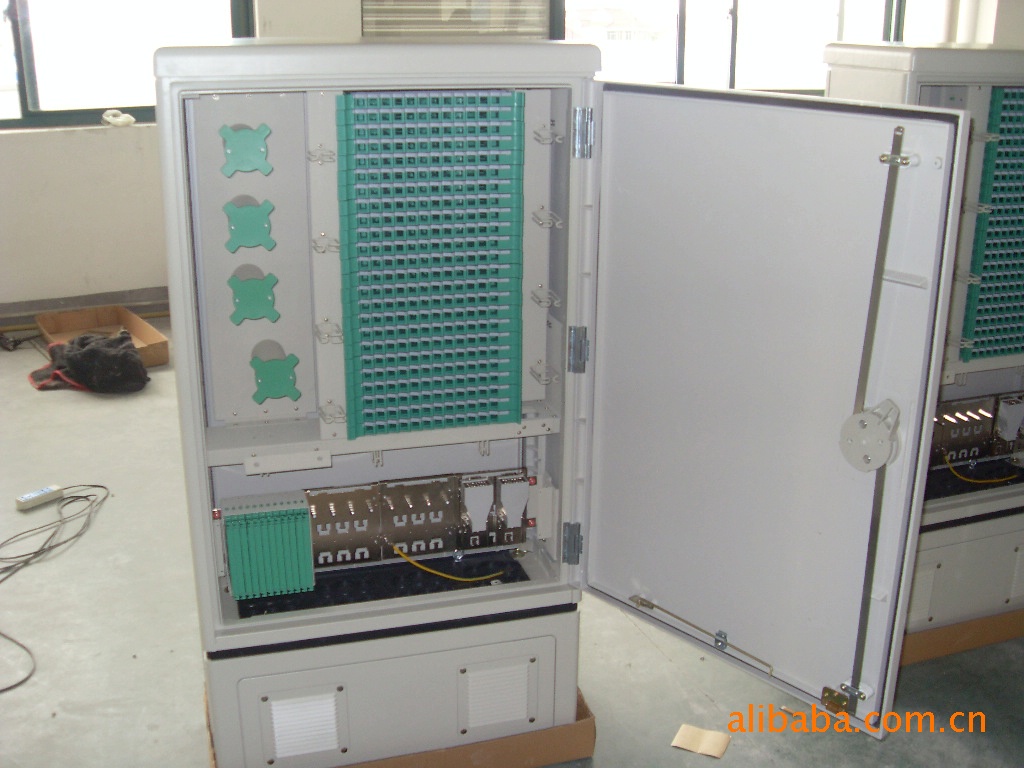

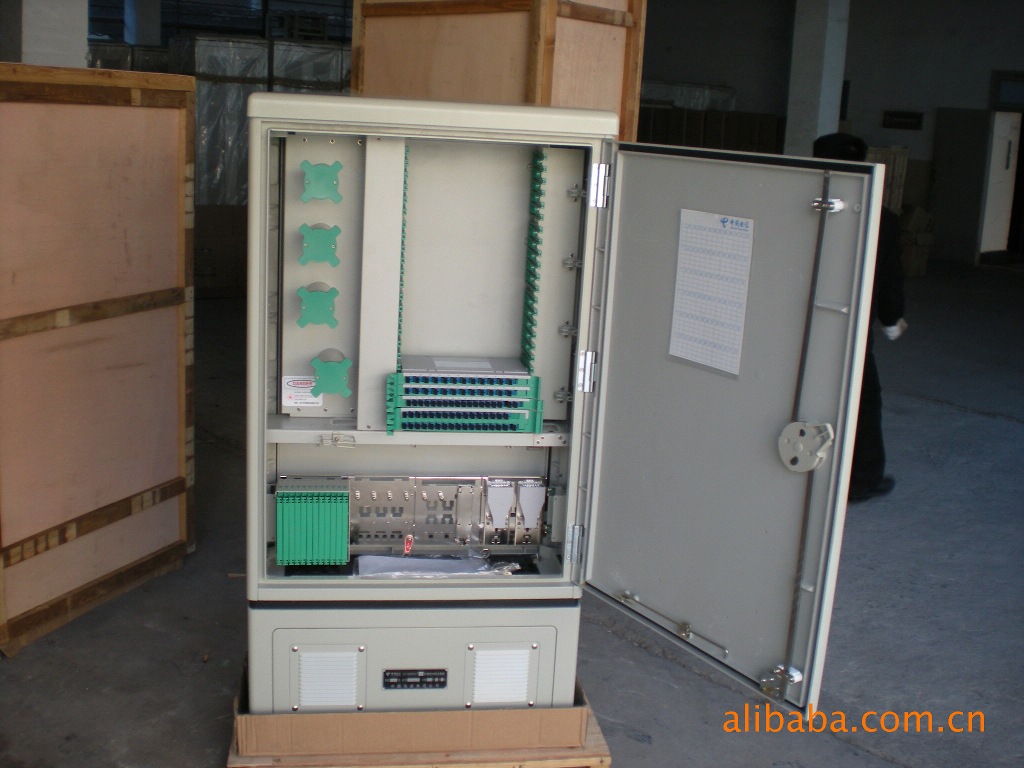

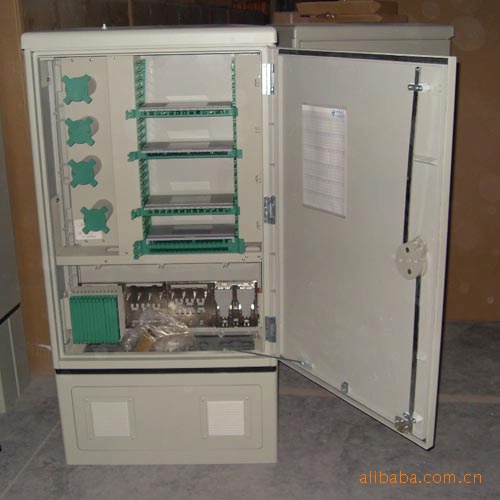

                                     图  1  箱体内配示意图

三、使用、维护

1、门锁的使用方法：

1．1、开门： 把钥匙尾端的六角头插入门锁盘中间堵塞中，逆时针旋转几圈，拧下堵塞；将钥匙上的红点向上，插入锁孔（注意要插到位）；将把手按顺时针方向转动45度角，即可打开箱门。

1．2、关门：关闭箱门，将把手逆时针转动45度角；顺时针转动钥匙，使其红点向上，然后拔出；用钥匙尾部的六角头插入堵塞，放入锁孔中，顺时针旋转到不能转动为止，取下钥匙即可。

                          图2    门锁盘示意图

2、光缆的引入

2.1光缆的引入在设备正面进行，设备底板有若干敲落孔，光缆引入时可将使用的孔敲开。

2.2 引入光缆后，用随机附件中的密封腻子将光缆孔堵牢。

2.3 光缆引入后，对主干光缆，打开光缆分支盒，用喉箍将光缆固定可靠，再固定好加强芯，并在此将光缆开剥，开剥长度约2米，开剥后的纤芯分别用纤芯护管穿入保护, 再将光缆铠装层和加强芯分别引出接地。对配线光缆，可以直接上固定板用喉箍将其固定可靠，然后开剥、接地，去除松套管，套上纤芯护管。（见图3）

2.4 主干与配线光缆纤芯分别从下横梁左侧孔穿入，在箱体左边适当位置自下而上用尼龙扎带依次固定，待进接续模块的熔接盖板。过路光缆纤芯则进右侧盘纤板后面的过路纤存贮熔接装置（翻转开盘纤板后就是过路纤存贮熔接装置）。（见图4及见图5）

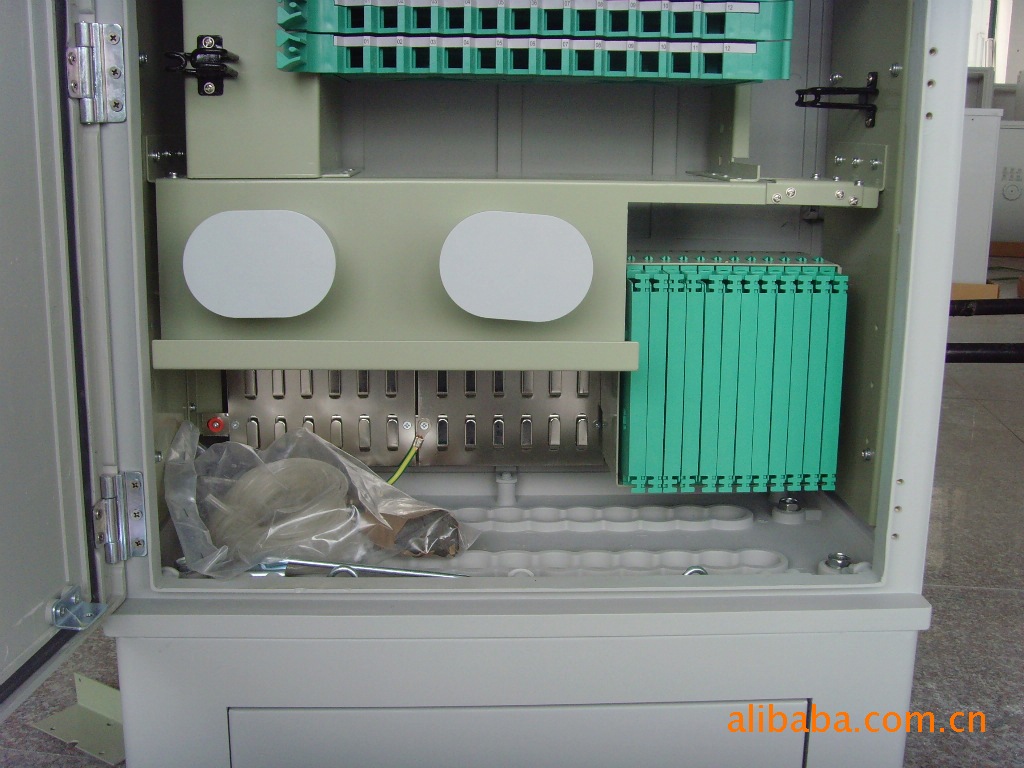

图3     光缆引入单元

                                    图4     576芯过路纤装置位置图

                              图5   288芯箱体直熔示意图

                                                   走纤示意图

3、尾纤的布放（见图4）

图  4 尾纤布放示意图

V2.0托盘

5

3.1 拉出一体化熔配托盘，扣开托盘上的保护盖，卸下熔接盖板；

3.2 按色谱顺序将尾纤活动连接头成端下层基座适配器相应端口，并将尾纤自然盘绕（注意：纤芯在所有转弯处的曲率半径不小于40mm）引至上熔接盖板缆口；

3.3 盖上熔接盖板。

4、光纤的熔接（见图5）

4.1 将箱体左侧已固定的主干和配线光纤引入熔接盖板，根据一体化托盘拉出的位置预留一定长度，以保证一体化托盘能轻松地推入，入口处用尼龙扎带固定；

4.2 从熔接盖板中间的缆孔处引入尾纤；

4.3 将尾纤和外缆纤芯一起在盖板的外圈上整齐地盘绕、固定，将裸纤引入熔接芯片处进行熔接，熔接时，熔接点用热缩套管热缩保护，熔接完成后，盖上保护盖。

图  5 光纤熔接示意图

5、跳纤的布放（见图3）

5.1  本设备跳纤处理在正面进行,

5.2  跳纤连接器一端连接完成后，所有纤芯通过相应线环端口布放至设备右侧的盘纤板装置贮存，由于余纤的盘绕与存贮空间大，因此本设备的跳纤操作优为方便。

四、标志、包装、贮存、运输

1、   产品应有标志，其内容包括：生产厂家、产品名称、型号及制造年月、检验日期、检验代号。

5

2、 产品包装应符合GB3873第2. 2. 2条要求，装箱时应有使用说明书、随机附件、产品合格证及装箱清单各一份。

3、 贮存

 产品贮存在-10~140℃，相对湿度小于75％通风库房内，库房周围不得有腐蚀性气体和有害物侵害。

4、 运输

运输过程中避免碰撞、挤压和剧烈震动。

5、   备附件
