DWG导叶位置开关DWG-10-1100接力器导叶位置开关动态、技术DWG型导叶位置开关即是水轮机导叶位置开关又叫接力器开关。主要用于水电站反映水轮机导叶开度位置。通过装置中的接点与二次回路连接，可实现机组控制自动化.
◇ 特点及原理 本装置主要由接点组、凸轮组、传动装置及接线端子等组成。可根据控制需要，松开顶丝移动凸轮至要求位置锁紧顶丝即可。当主轴传动带动凸轮的内外轮转动使微动开关接点动作，达到开关触点切换的目的，并发出相应的信号，实现自动控制。本装置凸轮可360度旋转，侧面顶丝锁定，安装调整简便，定位精度高，可靠性好。
◇ 技术参数
1、动开关触点数据：AC380V、3A；DC220V、1.5A；DC110V、3A。

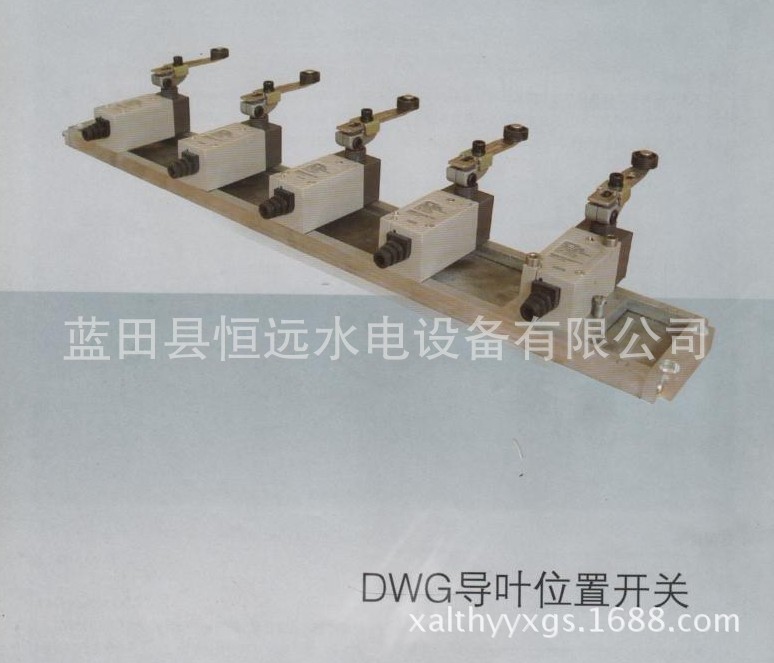

2、接点组：6、8、10、12（可根据用户需求）DWG导叶位置开关，它由进口行程开关、导轨、滑块、安装支架等组成。通过安装支架与水轮发电机组接力器相连，行程开关与滑块固定在一起，滑块可在导轨上自由滑动。当需要发出导叶在某一位置信号时，可将行程开关沿导轨滑动，接力器推拉杆上挡块使行程开关动作，发出开关信号，开关位置调整好后，可将紧固螺钉将滑块紧固，用户可按需要逐一整定每个开关动作的位置，开关的数量可按用户要求配置。

 技术参数：

        量   程：80～1500mm

        输   出：六个（可更多）纯机械开关量

        环境温度：-10～50℃    相对湿度：95%R.H

        安装方式：支架安装（可定做）

        整机材质：航空铝材

        接点容量：250VAC  5A   24VDC  1A

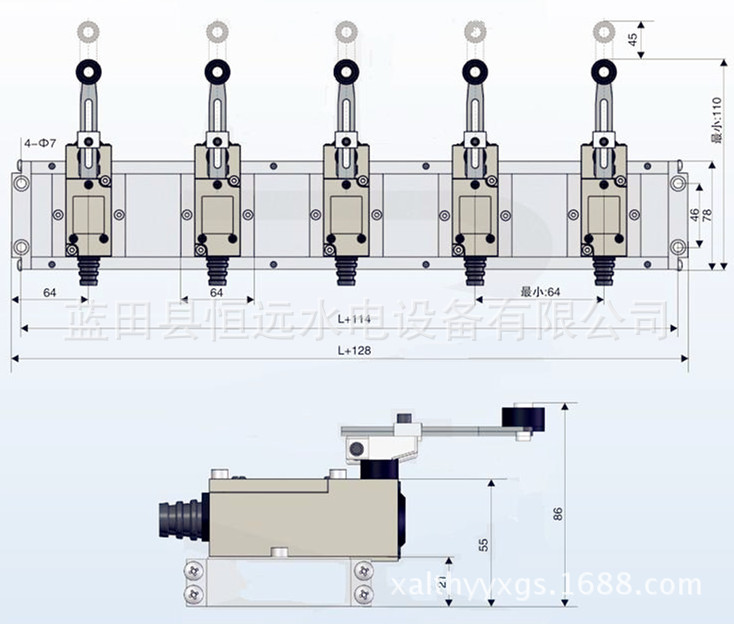

        最小接点间距：64mm

 维护安装

        1、不可安装在有水溅到的地方。

         2、本装置出厂前已试验合格现场不可分解组装。

         3、本品通过安装支架与水轮机组接力器相连,接力器应按图相关尺寸配4-M6深12mm螺钉孔。

         4、开关2的触杆长度可调，调节范围0～45mm。

         5、本品调试工作正常后，无需日常维护。
