1、适用范围

 GLQ1-63型双电源自动转换开关电器(以下简称转换开关)适用于交流50Hz或60Hz，额定工作电压400V，额定工作电流、63A及以下的双回路供电系统。可根据需要对两路

电源之间的选择性转换。产品具有短路、过载、欠电压、失压保护功能，同时还具备消防、双分和输出合闸信号功能。

特别适用于需有消防要求的写字楼、商场、银行、车站、医院及高层建筑照明线路的安装使用。

       产品符合GB/T14048、11标准。

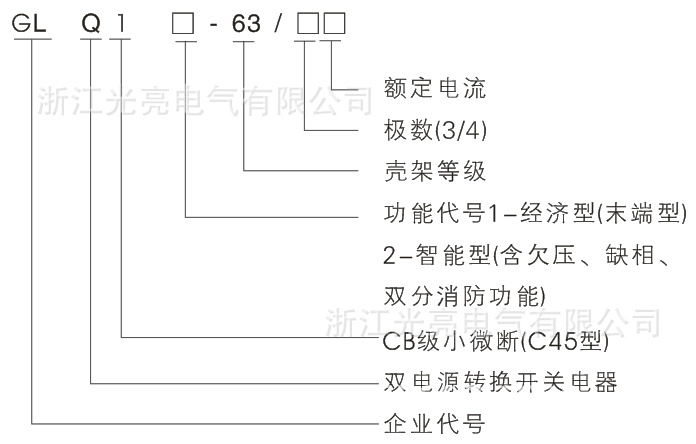

2、型号及含义

3、正常工作条件

3.1周围空气温度上限值不超过+40℃，下限值不超过℃，

24h的平均值不超过+35℃。

3.2安装地点的海拔高度不超过2000m。

3.3大气的相对湿度在周围围空气温度+40℃时不超过50％，在较低的温度下，可以有较高的湿度；最湿月的月平均最低温度为+25℃时，平均值最大相对湿度为90％，并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施。

3.4污染等级为Ⅲ级。

3.5运行地点无强烈振动和冲击，无腐蚀和破坏绝缘有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰。

4、产品特点

4.1结构合理，体积最小，外形美观，配有防护罩，     供电更加安全可靠。

4.2保扩功能齐全，具有短路，过载、缺相、欠压等保护。

4.3与EPS消防电源接口，DC12～24V均能可靠远距离双分。

4.4无噪声运行，节能降耗安装方便，操作简单，性能可靠稳定。

5、产品性能

5.1转换开关是由两台微型断路器与电动机和机械转动装置

组合成套一体并通过控制器对两路电源进行检测，当电路发

生异常，控制器对检测结果作出逻辑判断，根据控制器指令

驱动操作机构分闸或者合闸，从而保证对负载安全可靠地供电。

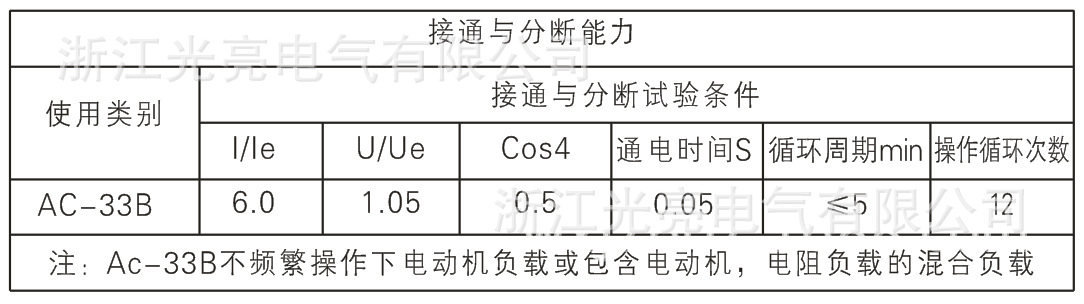

5.2接通与分断能力

5.3额定短路分断能力：3kA

5.4额定短路接通能力：3kA

5.5转换时间：≤3s

5.6转换开关的控制电压为AC230V

5.7转换开关的机械寿命(常用与备用的转换)为3000次，

     电寿命为1500次

5.8额定绝缘电压：U=500V

5.9额定工作电流：10A、16A、20A、25A、32A、40A、63A。

5.10一般情况下，转换开关具有自投自复功能，而且常用电源优先的原则。如果特殊场合需用自投不自复的转换开关时，用户与制造商协商订制。

6、操作与安装

根据设计电路实际需要接好常用电源和备用电源的进出线、零线。两台断路器出线端并联、但相序必须一致(见接线图)。

       如断路器为3极时，必须将零线接到转换开关的零线端子上(6.2图中常用零线与备用零线分别接到2#及4#接线端子上)。

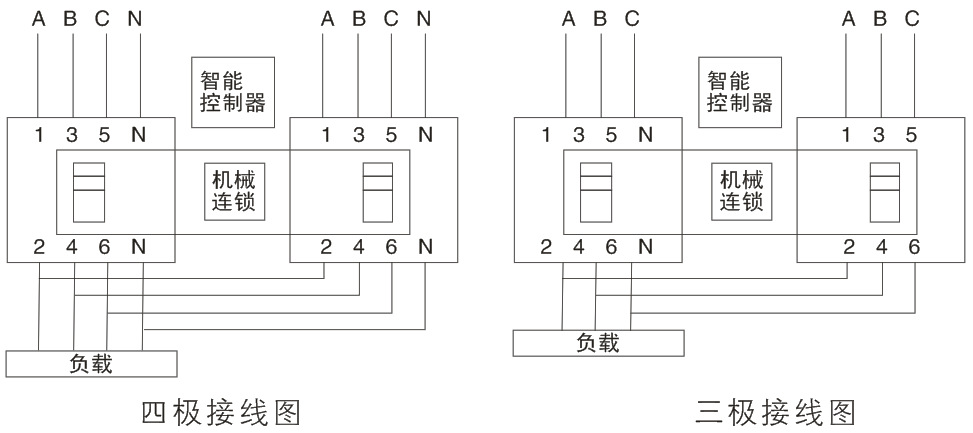

6.1主回路接线图

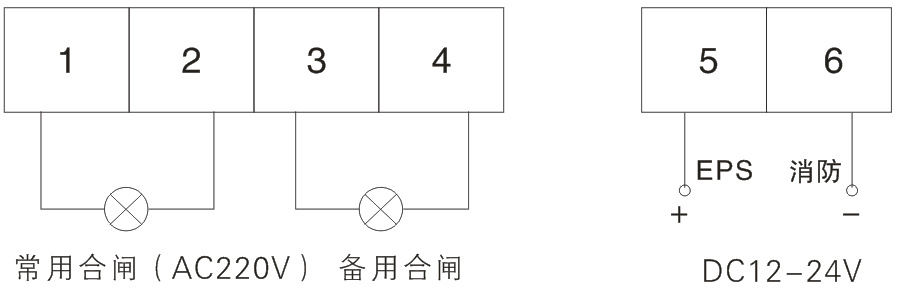

6.2外接电源合闸指示及消防电源接线图

6.3转换开关需手动操作时，如果是GLQ11-63型，应先将按钮开关处于手动位置，此时可转动手柄进行常用或备用的转换，如果是GLQ12-63型时，按动手动/自动按扭，当手动指示灯亮时，方可进行常用或备用的转换。将控制模式处于自动位置，转换开关进入自动工作状态；而且常用电源优先。

6.4转换开关按接线图接好线路时，正常通电后，如果常用电源与备用电源一切正常，常用电源或备用电源的指示灯(红色)点亮，转换开关正常工作。

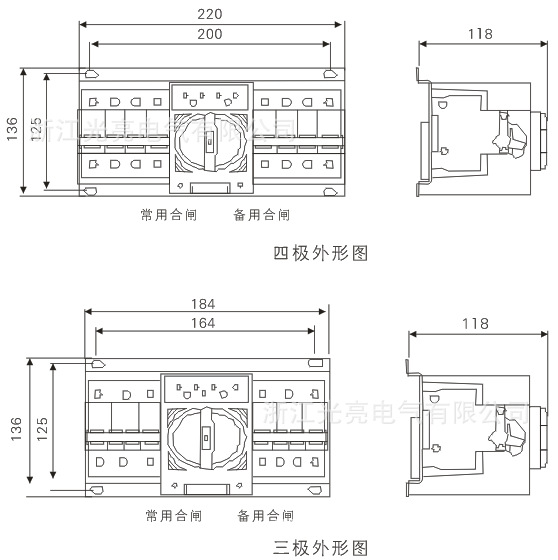

7、外形及安装尺寸图

8、产品保证与售后服务

8.1产品在安装使用前，应进行检查，如果产品受潮应进行干燥处理方可安装。

8.2产品自发货之日起18个月内制造商实行三包。三包期内用户应按产品的使用说明书进行安装调试，切开关的封印完好，无拆卸，却因产品的质量问题不能正常使用，制造商无

偿为用户维修或调换，超过保修期，发生的维修或要更换应做有偿处理。

8.3因自然灾害或不可抗拒的情况发生及人为操作不当，致使产品发生问题不能正常使用，只能按有偿服务处理。
