DMA872H采用 32位处理器为运算核心，多种电流与细分设置，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器具有电机参数学习及控制参数自动整定，及运行过程微调自适应参数的变化功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。

特点

●宽电压,交直流输入均可，交流输入范围:AC20V-AC90V

●智能电流控制,提高动态Q值，使电机发热大为降低

●自适应平滑功能，低速平稳性好，噪音小。

●矢量控制技术，高速力矩大。

●抗共振技术，轻松突破中速共振区，中高速特性良好。

●改进型PWM控制算法使电机及驱动器发热量更小。

●全流切换到半流无明显的噪音与振动。

●可驱动 4，6，8 线两相步进电机

●光隔离差分信号输入

●脉冲响应频率最高可达 200KHz

●具有过压、欠压、短路等保护功能

参数设定

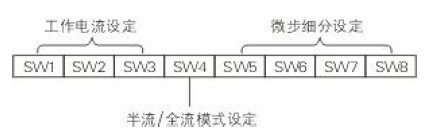

DM872A驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下：

工作电流设定

    输出电流  参考电流 SW1 SW2 SW3
2.  40A       1.70A     on     on     on
3.  08A       2.18A     off     on     on
3.  77A       2.66A     on     off     on
4.  45A       3.15A     off     off     on
5.  14A       3.63A     on     on     off
5.  83A       4.12A     off     on     off
6.  52A       4.61A     on     off     off
7.  20A       5.10A     off     off     off

微步细分设定

步数/转      SW5      SW6      SW7      SW8
400            off          on         on         on
800            on          off         on         on
1600          off          off         on         on
3200          on          on         off         on
6400          off          on         off         on
12800        on          off         off         on
25600        off          off         off         on
1000          on          on         on         off
2000          off          on         on         off
4000          on          off         on         off
5000          off          off         on         off
8000          on          on         off         off
10000        off          on         off         off
20000        on          off         of f        off
25000        off          off         off         off

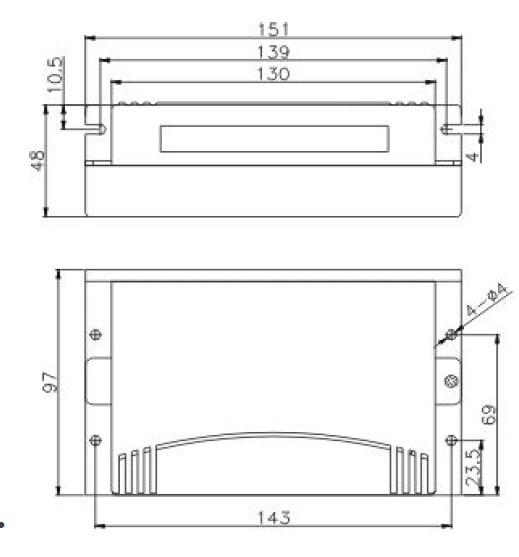

安装尺寸
