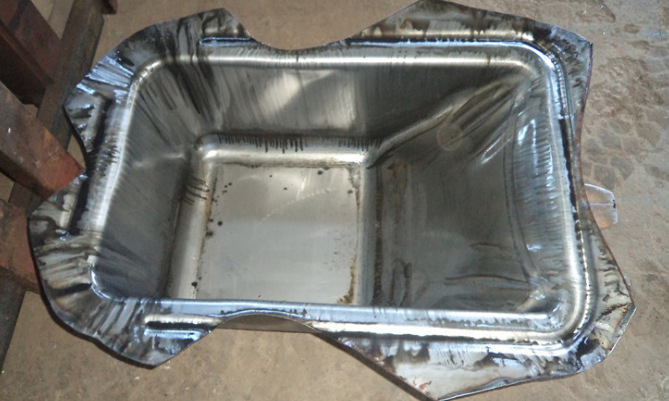

（灰斗车）拉伸液压机主要用于金属板材的深拉伸成型，例如制造各种容器及汽车大型的覆盖件等，双动拉伸液压机的主要结构特点是有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，压边动梁先下降，当压边动梁不在下降而变为保压状态。此时，拉伸动梁快速下行，接近工件时改为慢速进行拉伸。拉伸工艺完成后， 拉伸动梁可实现保压延时、缷压和快速回程，压边动梁相应也缷压回程，然后顶出缸将工件顶出。完成一个工作周期。
主要功能：
⑴计算机优化结构设计，机床结构，简单、经济、实用。
⑵液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄漏点。
⑶独立的电气控制系统，工作可靠，动作客观，维修方便。
⑷采用按钮集中控制，具有调整、手动和半自动三种操作方式。
⑸通过操作面板选择，可实现定程、定压二种成形工艺，并具有保压延时等功能。
⑹滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
可选配附件:
⑴冲裁缓冲装置 ⑵移动工作台 ⑶光幕安全保护装置
⑷冷却装置 ⑸换模具有浮动导轨和滚动托架
⑹触模式工业显示屏 ⑺打料装置（液压机和机械式）
⑻工作灯 ⑼PLC可编程序控制系统
技术参数 | YQ32-63 | YQ32-100 | YQ32-160 | YQ32-200 | YQ32-250 | YQ32-250A | YQ32-315 | YQ32-315A | YQ32-315B |
公称力（KN） | 630 | 1000 | 1600 | 2000 | 2500 | 2500 | 3150 | 3150 | 3150 |
顶出力（KN） | 200 | 200 | 200 | 250 | 250 | 250 | 500 | 500 | 500 |
回程力（KN） | 100 | 100 | 100 | 150 | 150 | 150 | 250 | 250 | 250 |
滑块行程（mm） | 360 | 360 | 360 | 500 | 500 | 500 | 600 | 600 | 800 |
顶出行程（mm） | 200 | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 300 |
开口高度（mm） | 600 | 600 | 360 | 800 | 800 | 800 | 1000 | 1000 | 1200 |
滑块行程（mm/s） | 空程 | - | - | - | 60 | 80 | 80 | 90 | 90 | 100 |
工作 | 12 | 18 | 15 | 10 | 16 | 8-16 | 5-12 | 5-12 | 4-10 |
回程 | 20 | 30 | 20 | 20 | 40 | 40 | 60 | 60 | 70 |
顶出速度（mm/s） | 上升 | 55 | 75 | 75 | 80 | 80 | 80 | 55 | 55 | 55 |
退回 | 105 | 140 | 140 | 145 | 145 | 145 | 145 | 145 | 145 |
工作台面 | 左右 | 630 | 630 | 630 | 640 | 800 | 1000 | 800 | 1000 | 1260 |
有效尺寸 | 前后 | 560 | 560 | 560 | 600 | 800 | 1000 | 800 | 1000 | 1160 |
电机功率（kw） | 5.5 | 7.5 | 7.5 | 11 | 15 | 15 | 18.5 | 18.5 | 22 |
技术参数 | YQ32-500 | YQ32-500A | YQ32-630 | YQ32-630A | YQ32-800 | YQ32-1000 | YQ32-1600 | YQ32-2000 | YQ32-2000A |
公称力（KN） | 5000 | 5000 | 6300 | 6300 | 8000 | 10000 | 2*8000 | 2*10000 | 6300*2+8000 |
顶出力（KN） | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 | 1000*2 | 1600*2 | 1000*3 |
回程力（KN） | 900 | 900 | 850 | 850 | 1000 | 1300 | 2*270 | 2*1300 | 850*2+720 |
滑块行程（mm） | 900 | 900 | 900 | 900 | 1000 | 1000 | 1200 | 1300 | 1600 |
顶出行程（mm） | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 500 | 500 |
开口高度（mm） | 1500 | 1500 | 1500 | 1500 | 1800 | 1800 | 1800 | 1800 | 2000 |
滑块行程（mm/s） | 空程 | 100 | 100 | 130 | 130 | 120 | 110 | 120 | 110 | 130 |
工作 | 7-15 | 7-15 | 5-12 | 5-12 | 5-12 | 5-12 | 4-9 | 4-9 | 4-9 |
回程 | 80 | 80 | 85 | 85 | 95 | 85 | 95 | 70 | 75 |
顶出速度（mm/s） | 上升 | 75 | 75 | 75 | 75 | 95 | 75 | 70 | 60 | 65 |
退回 | 230 | 230 | 230 | 230 | 290 | 210 | 210 | 160 | 200 |
工作台面 | 左右 | 1260 | 1400 | 1260 | 2200 | 2200 | 2500 | 2820 | 3200 | 4600 |
有效尺寸 | 前后 | 1160 | 1400 | 1160 | 1600 | 1600 | 1800 | 2000 | 2200 | 2600 |
电机功率（kw） | 30 | 30 | 30 | 30 | 37 | 45 | 2*30 | 2*37 | 3*37 |
'
