产品技术指标（PRODUCT TECHNICAL SPECIFICATION）
GPS Electrical Specification | |
中心频率 Center Frequency (MHz) | 1575.42MHZ±2MHZ |
频带宽度Bandwidth (MHz) | 6MHZ |
增益Gain (dBi) | 29dB±3dB(LNA放大器) |
输入阻抗Input Impendence (Ω) | 50Ω |
电压驻波比V.S.W.R | ≤1.8 |
| 消耗电流Consumption Electric | <10mA |
极化强度Polarization Intensity | R.H.C.P |
电源电压Supply Voltage | DC3.3～5.0V |
躁声系数The Sound Coefficient | ≤1.5dB |
轴比 Axial Ratio | 3dB |
最大输入功率Max Input Power (w) | 50 |
工作温度Operating Temperature | -40℃～+85℃ |
贮藏温度Storing Temperature | -20℃～+85℃ |
线长 Cable length (mm) | 3000 |
连接器型号 Connector Type | FAKRA C (Blue) |
外壳颜色Radome Color | 黑色Black |
天线尺寸Dimension-mm | Φ72 x 21 |
重量Weight (g) | 140 |
GSM Electrical Specifications | |
频率范围Frequency Range (MHz) | 806~960/1710~2170 |
输入阻抗Input Impendence (Ω) | 50 |
电压驻波比V.S.W.R | ≤1.5 |
增益Gain (dBi) | 3.5 |
极化形式Polarization Type | Vertical |
| 辐射方向Radiation Direction | Omnidirectional |
最大输入功率Max Input Power (w) | 50 |
工作温度Operating Temperature | -40℃～+85℃ |
贮藏温度Storing Temperature | -20℃～+85℃ |
线长 Cable length (mm) | 3000 |
连接器型号 Connector Type | FAKRA D (Purple) |
外壳颜色Radome Color | Black |
天线尺寸Dimension-mm | Φ72 x 21 |
产品图片（PRODUCT PICTURE）

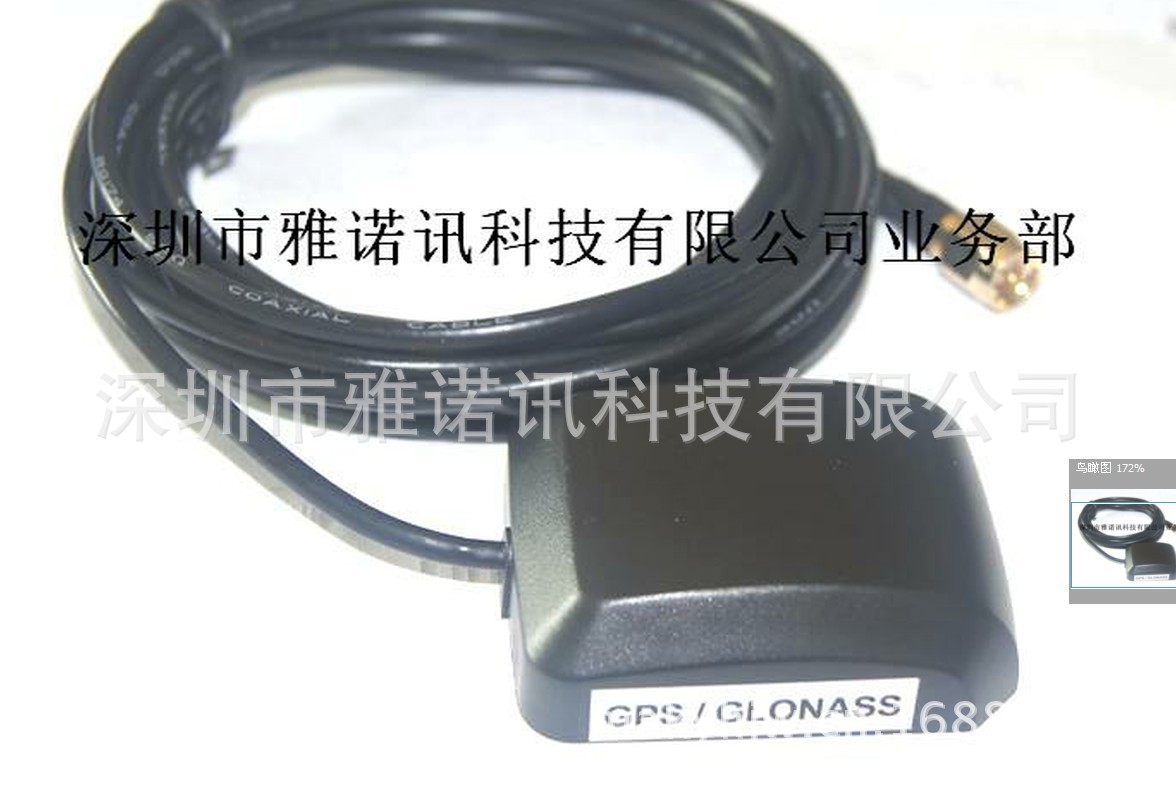

GPS/GLONASS/GALLILEO ANTENAN
用途：一般都是卡车和船用的.
Specification
Antenna | Specification |
Frequency频率 | 1575.42 ± 10MHz +1602MHz ± 8MHz |
Patch Dimension尺寸 | 25mmx 25mm x 4mm |
Gain增益 | +1.0 dBic typ, Ref to 70 x70mm ground plane |
Polarazation极线 | RHCP |
Axel Ratio | 3.0dB Max, Ref. to 70 x70mm Graound Plane |
| LNA低噪音放大器 |
FrequencyRange | 1575.42 ± 10MHz +1602MHz ± 8MHz |
Gain | 1575.42MHz, 26dBic Typ. 1602MHz, 26dBic Typ. |
Noise Figure | 1.5dBic Typ. 2.6dBic Max @ 25℃±5℃@3.0VDC |
Output Impedance | 50Ω |
Output VSWR | 2.0 Max |
Out of Band Rejection | 1587.5MHz ± 140MHz, 15dB Min |
| Total Specification |
Frequency Range频率范围 | 1575.42 ± 10MHz; 1602MHz ± 8MHz |
Gain增益 | 29dBic ± 3dBic |
Output Impedance输出电阻 | 50Ω |
VSWR | 2.0 Max |
| Electrical Specification |
Operating Voltage工作电压 | Min: 2.5 V Typ: 3.0 V Max:5.5 V |
Current Consumption损耗电流 | Typ: 13 mA Max: 18mA @ 5.0V |
| Environmental Cond. |
Operating Temperature工作温度 | -40℃to + 85℃ |
Storage Temperture存放温度 | -40℃to + 85℃ |
Relative Humidity相对湿度 | 40% to 95% |
备注：
1、GPS L1是1575.42 MHz
2、GLONASS L1是1602 MHz.
3、Gallileo OS的是E2-L1-E1 bands 1559-1592 MHz
GPS/GLONASS/GALLILEO ANTENAN
用途：一般都是卡车和船用的.
