手机行业逆向设计 三维检测解决方案

扫描物件：手机外壳
使用机器：白光拍照式三维扫描仪（精密型）
合作方：华为手机

概括：移动通信设备在社会各行各业都被广泛使用，而在外形多变的手机行业，手机的设计越来越要求外形设计具有创新性。生产过程中能够提供三维测量、逆向设计、三维检测

，快速成型和小批量制造的产品或服务，有效帮助厂家最大化地提升产品开发效率，提高产品品质。

面临的问题：
1.手机逆向设计，手机普遍曲面较多，形状也较复杂，从而使得手机的模具设计越来越困难，设计的时间也增长，而传统的三坐标测量仪在测量复杂幅面时：
所取得测量点数目有限而不能准确地表达曲面的三维数据。
2.手机批量生产时，良率低，要花大量的时间来检测从而影响生产。

华朗三维的解决方案：

白光拍照式三维扫描仪（精密型）采用非接触式的光栅扫描技术，在不接触被测手机制品和塑料模具的方式下，方便、快捷地获取被测物地三维数据模型，费用不高的同时，实现

了高精度的快速测量检测。

1. 首先利用白光拍照式三维扫描仪（精密型）对手机实物进行扫描，获得高精度、高精确度的点云资料；并通过白光拍照式三维扫描仪（精密型）的配套软件3处理得到STL格式

的三维模型

2. 为设计人员提供高质量的三维模型数据，让设计人员能够快速进行逆向建模，得到三维CAD数模，加快产品设计的开发。

3. 利用逆向建模软件处理得到的CAD数据，即可用于CNC机床加工、快速成型、外观质量检测，快速准确的三维检测，让厂家及时控制产品质量情况 。

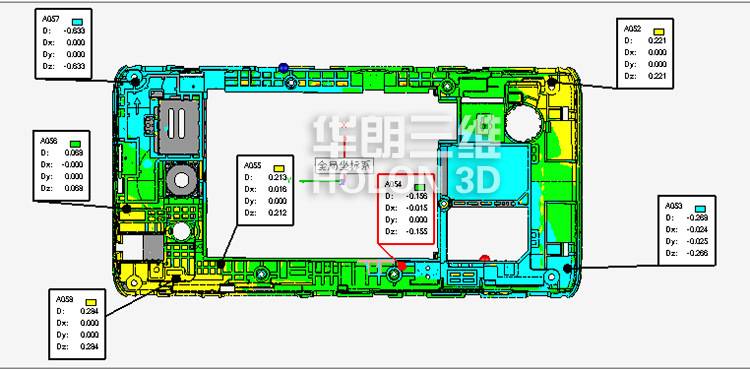

华为手机三维检测数据对比分析图

Holon-3DM系列(精密型)
高精度三维扫描仪（Holon-3DM）采用进口镜头、进口工业相机、稳定的光栅芯片，具有 ：　
· 高精度三维扫描，速度快≤3秒　　
· 采用LED光源，光 源使用寿命3.5万小时以上
· 三维扫描精度高≤±0.01mm
· 标志点全自动拼接；软件智能生成单层点云数据
· 扫描范围可以扫描物件大小调节，适应多种工件要求

Holon-3DM高精度三维扫描仪具有：
·高精度母板数据：
采用德国高精度测量仪测量，母板数据高达0.0002mm
·高精度相机、镜头：
德国进口原装镜头，扫描噪点率极低；百万级工业镜头，光学畸变极小，扫描数据媲美德国扫描仪
·便携式设计：
硬件系统体型小，占地少，无噪音，易拆易装，方便带至测量现场
·扫描速度极快：
≤3秒内可得到几百万数据点，效率极高(也可以根据客户需求定做系统)
·精度高：
利用特有的测量技术，单幅扫描精度可达≤±0.005，配合三维摄影测量系统，精度更高
·标志点全自动拼接：
扫描过程实时显示全自动拼接，扫描时物体可任意翻转和挪动。通过对标志点的拼接加以形成物体三维扫描测量测量数据，从而实现物体全方位扫描。减少了测量的死角与扫描盲区
·立体面连续扫描：
每次扫描一个立体三维特征面，经全方位扫描，数据自动拼接后获得整个物体表面的三维数据，测量点分布密度极高而且非常规则（呈矩阵排列）
·非接触扫描：
利用照相式原理，进行非接触式三维光学扫描，得到物体表面三维数据。而且适应了柔软、易变形物体的测量要求
·扫描范围：
扫描范围可调，适用不同大小产品
·扫描景深：
不但满足一般物体扫描，同时适合景深较大物体扫描（0～180mm）
·点云噪声处理：
噪音点自动修剪、剔除
·对环境要求宽泛：
正常环境光对该扫描系统没有多大影响，在正常办公环境光线下都能获得高质量的三维数据
·软件高度智能化设计：
全局误差精确配准控制模块，重合点云自动删除融合成光顺的单层点云
·测量输出数据接口广泛：
测量所得的点云数据为ASC、STL、PLY等,三维彩色数据格式为VRML（X、Y、Z、R、G、B）格式，可直接与Surfacer、image ware、UG、CATIA、Geomagic、Pro/E、Master CAM 等软件进行数据交换数据
·软件兼容性强：
兼容Windows98/NT/2000/XP/Vista/Win7 平台
·采用LED光源，光源使用寿命35000h以上
·操作简便：
用户易学易用，不需过多的培训（2－3个工作日）即可以熟练操作

LED灯透镜三维扫描数据

检测一逆向建模：LED透镜的逆向建模，数据要求多次扫描综合精度在0.01mm之内。
一般的扫描仪（单次精度0.03mm，多次扫描误差更大）是不可能完成的，华朗三维高级工程师通过德国高端工业CCD相机，加之更高精度的工业镜头与高精度校准数据0.002mm得以实现。

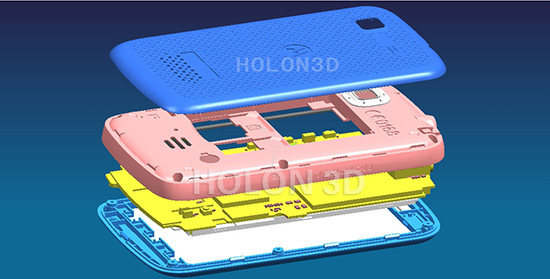

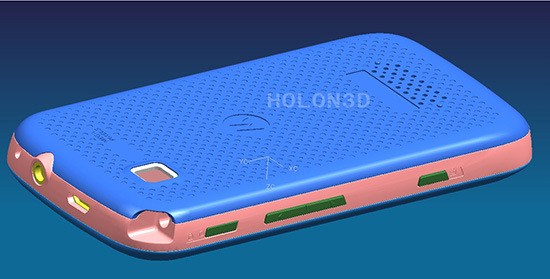

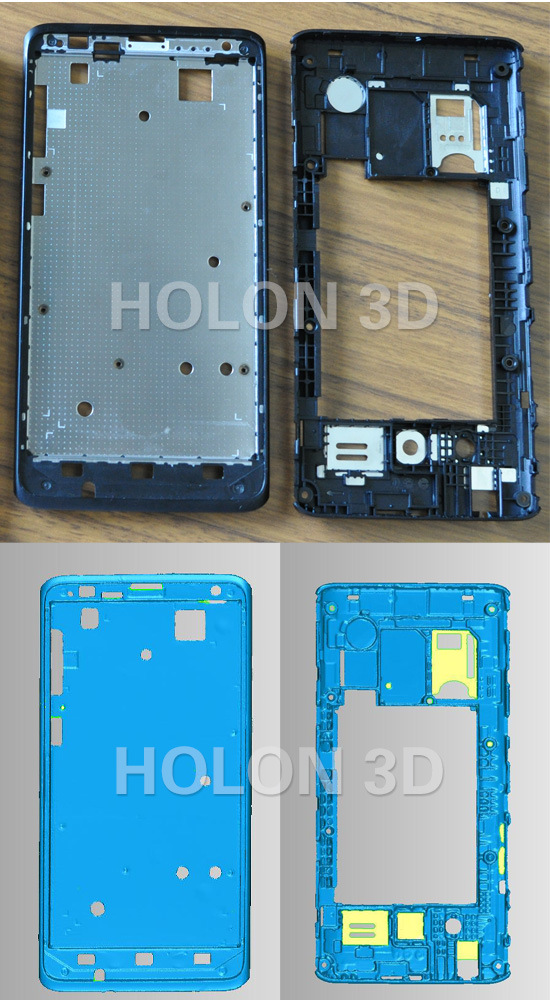

手机三维扫描案例图
手机行业更新换代日新月异，手机生产周期成了抢占市场关键因素之一。三维扫描仪的出现给这一行业带来了光明。HOLON-3DM专门为扫描高精密产品而研发，用HOLON-3DM扫描手机外形或手机结构速度快、精度高。把扫描得到的三维数据导入三维重建软件做参考，可以快速地实现整个手机的外形结构装配实体数据，供模具设计加工使用。

风扇三维扫描案例图
风扇的开发设计需要做样板出来测试，修改到满足要求之后，要将样板的三维数据还原成电脑的三维数据，这就需要依赖高精度三维扫描仪才能实现。因为风扇叶片的复杂曲面无法通过普通的测量工具得到。将扫描出来的三维数据导入三维重建软件做参考可以重建一个很精确地电脑三维数据图档。

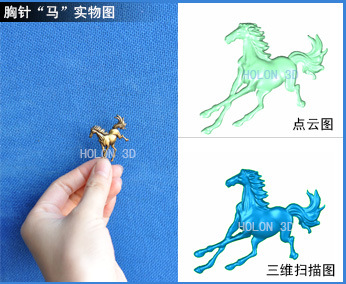

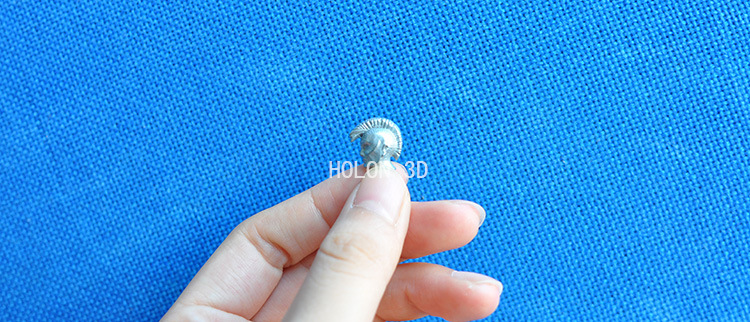

金属钮扣三维扫描案例图
扫描精细物件，使用白光拍照式三维扫描仪（精密型）可以大大缩短工作效率，短短一个星期的时间就可以完成几个绘图员几个月才可完成的工程，只需白光拍照式（精密型）三维扫描仪就可在极短的时间内得到精细复杂物件的三维数据，间接的减少成本。

提供培训服务

    华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括：

1. 三维扫描仪使用培训：
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训：
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训，使三维设计人员在实际工作中熟练应用。
