一、特点Features：

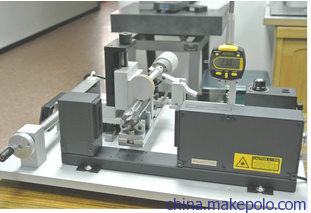

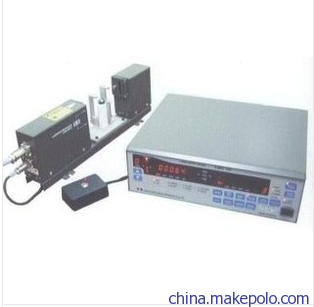

本机型是使用日本东京光精密镭射机，搭配本公司自行研发设计之同心偏摆(Runout)测定电动旋转台，可精确测量出以下数据：
1.PCB钻头(半成品)之偏摆值(Run out)，同心度值。
2.PCB钻头(半成品)之MAX外径、MIN外径、AVG外径、MAX-MIN(真圆度)等4个数据。
3.PCB钻头(成品)之钻尖MAX外径(含偏摆值)。
4.PCB铣刀(成品)之奇偶数刃MAX外接圆外径(即动态量测MAX工作外径)。
二、规格Specifications：
机型Model | MD-126 |
使用雷射Use Laser | 126Ⅱ |
显 示 器Display | D5型双显示屏显示器，可切换mm/inch。 |
制造商Manufacturer | 日本 |
品 牌Brand | TOE |
光 源Light source | Wave Length：670nm，可视光半导体Visible Diode Laser |
测定范围Measuring range | 0.05~16mm |
最小解析值Resolution | 0.05μm |
测定精度Accuracy 总 合Total 直线性Linearity 重现性 Repeatability | μm ±1 ±0.5 ±1 |
扫瞄频率Number of scans | 1800回/秒 scans/s |
使用温度Operation temperature | 0~45°C |
工件回转方式Workpiece rotated style | DC可调速马达. Adjustable Motor |
量测位置Measuring positional | 载物台前后两点定位快速量测方式.By holder of front and back two points orientation, quick quantity measures style. |
取样统计方式Sampling statistics style | 设定测定点数方式. Set up measuring number of style. |
数据输出 Data Processing | 一次直接计算出最大值(Max.value)、最小值(Min. value)、真圆度(Roundness)、偏摆值(Run out)、MAX奇偶数刃外接圆外径值。 |
输出接口Data output | RS-232C |
电源Power source | AC85～260V, 50/60Hz, 30VA |

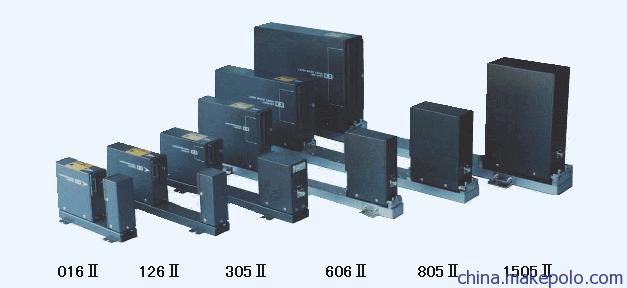

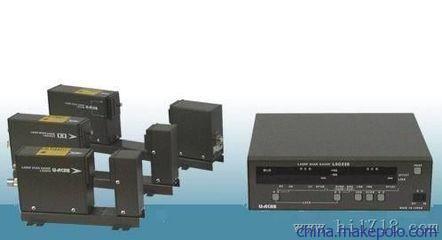

规格参数 ：
机 型 | LMG D5-
016Ⅱ | LMG D5-
126Ⅱ | LMG D5-
300Ⅱ | LMG D5-
305Ⅱ | LMG D5-
550Ⅱ | LMG D5-
606Ⅱ | LMGD5-
800Ⅱ | LMG D5-
805Ⅱ | LMG D5-
1505Ⅱ | LMG D5-
W2205Ⅱ |
显示器 | D5型双显示幕显示器 |
制造商 | 东京光电子工业株式会社 |
品 牌 | TOE |
光 源 | Wave Length∶ 670nm，可视光半导体 |
测量范围
(mm) | 0.01~2 | 0.00~12 | 0.2~30 | 0.2~30 | 0.5~55 | 0.5~60 | 0.5~80 | 0.5~80 | 0.7~150 | 0.7~220 |
最小 解析值 (μm ) | 0.05 | 0.05 | 0.05 | 0.05 | 0.1 | 0.1 | 0.1 | 0.1 | 1 | 1 |
重现性
(μm ) | ± 0.2 | ± 0.2 | ± 0.3 | ± 0.5 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 2 | ± 2 |
直现性
(μm ) | ± 0.3 | ± 0.5 | ± 1.5 | ± 2 | ± 2 | ± 2.5 | ± 2.5 | ± 4 | ± 8 | ± 12 |
总合精度 (μm ) | ± 0.5 | ± 1 | ± 2 | ± 3 | ± 3 | ± 4 | ± 4 | ± 5 | ± 12 | ± 15 |
扫描频率 | 1800回 / 秒 |
扫描速度
(m/s) | 42 | 110 | 172 | 172 | 350 | 350 | 350 | 420 | 560 | 420 |
使用温度℃ | 0~45 |
电 源 | AC85～ 260V, 50/60Hz, 30VA |
