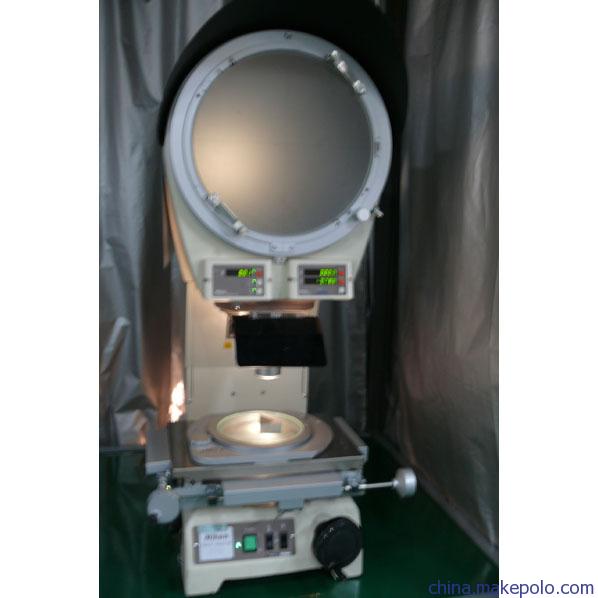

內建垂直/斜角的表面燈源切換，可以觀察立體和量測狀態或瑕疵。 可選擇形式 內建角度器 內建 XY 顯示器 D：DELUXE TYPE 有數位角度器 V－12BDC ○ ○ S：STAND TYPE 不含數位角度器 V－12BDC ○ — C：有數位 XY 顯示器 V－12BDC — ○ 全部機型都有 AC100－120V 或 AC220－240V V－12BDC — — V－12B規格表 V－12BDC V－12BD V－12BSC V－12BS 螢幕尺寸 305mm（12.0 in.）in diameter with etched center crossline Provided with digital protractor fine rotation knob. 360°rotatable（with digital reading to 1 minute of arc） Fixed screen 物鏡 5X, 10X, 20X, 25X, 50X, 100X, 200X and 500X 3-lens turret; clamp screw type 影像 Erect and unreversed 量測精度 Contour illumination±0.1%, vertical/oblique surface illumination ±0.15% 載物台 Types 10X6, 8X6, 6X4, 4X4, O3L and 2X2 光源 High/low light intensity control; 24V150W halogen lamp 穿透光 Telecentric type; 200X and 500X lenses should be used with a DIA condenser lens 垂直表面光 All projection lenses feature internal half-reflecting mirrors which are prealigned to the built-in vertical surface illuminator; 500X lens should be used with an EPI condenser lens 斜的表面光 Oblique surface illumination can be obtained by tilting EPI illumination unit 最大工件亮度 70mm（2.8 in.）with 10X6, 100mm（4.0 in.）with 8X6, 6X4, 4X4, O3L and 2X2 最大荷重 10X6: 20kg（44.1 lbs.）; 8X6: 15kg（33.0 lbs.）; 6X4: 10kg（22.0 lbs.）; 4X4: 6kg（13.2 lbs.）; O3L and 2X2: 5kg（11.0 lbs.） 電源 ?AC100/120V（50/60Hz）: fuse AC125V/T5A ?AC220/230/240V（50/60Hz）: fuse AC250V/T5A 尺寸 409 X 648 X 970-1070mm（16.1 X 25.5 X 38.2-42.1 in.） 重量 Approx. 80kg（176.4 lbs.） XY顯示器 Built in（1.0μm / 0.5μm selectable） Not provided Built in（1.0μm / 0.5μm selectable） Not pr
內建角度器（V－12BDC和V12－BD）及XY顯示器（V－12BDC和V－12BSC）。
底部光源有一個ZOOM type 聚光鏡，可調整至所需物鏡倍率之光圈，使用 200至 500倍及 CF金相鏡頭必須使用 DIC聚光鏡。
尺寸圖
此尋邊器設計目的為平順零誤差的操作和提供±1μm 精度。工件可被移動到尋邊器的任何方向，可藉由連接 SC－212 自動透過資料處理至 SC－212，或內建的XY顯示器及其他2D的資料處理機作自動的資料處理。（尋邊訊號只有在量測模式下才能傳送到 SC－212 ）
