机械尺寸：64x25mm（长x宽）

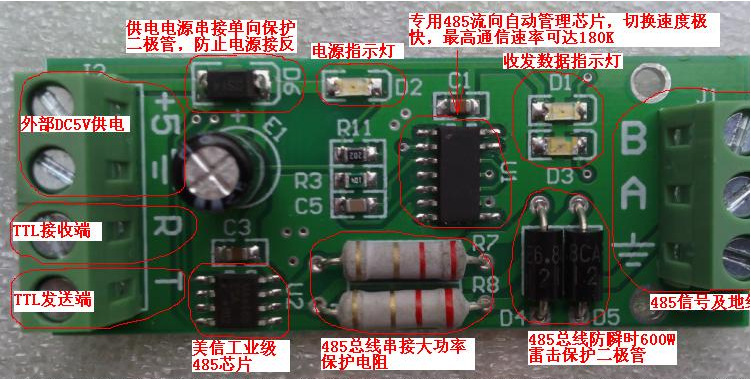

板上提供7位接线端子，分别是：

+5    ====   模块工作电源正输入端：+3.3V ~ +5V

地线 ====   GND(请将此地线跟单片机系统共地)

R      ====   模块TTL(UART)接收，接单片机发送(TXD)脚

T      ====   模块TTL(UART)发送，接单片机接收(RXD)脚

A      ====   485信号A

B      ====   485信号B

接线注意事项：有的初学者容易犯的错误是TTL的收发引脚接单片机系统时，没跟单片机系统共地，在这个问题上，有太多的低级用户犯此类错误，请用户务必注意该事项。

UART(单片机串口/TTL电平)信号转RS-485信号转换板

带防雷保护、接线端子版本

无需485信号收发方向控制引脚，转换板通过专用数据流向管理芯片，自动适应数据流向！真正实现485芯片发送数据的强大驱动能力。

TTL转485转换板，485的数据流向是自动管理的，用户无需干预485芯片上RE/DE引脚的控制，只需遵循半双工的原则发送和接收数据即可。

该转换板适用于RS-485数据流向无法进行人为控制的场合，比如在数据通信过程中并不知道其通信协议，自然就不知道某一包数据是否是包尾，也就无法知道485应该置为接收态还是发送态，在该情况下使用本产品可以自动适应数据流向，并且数据控制方向转换时间为0。

********比如，该转换板的一个典型应用是，具有RS-485通信接口的GPRS DTU，在该产品的应用中，因为可能被应用在很多公司的不同产品中，无法知道每一种通信协议，所以需要RS-485信号的收发控制进行自动管理，这种情况下就必须用到该UART转RS-485的转换板********
