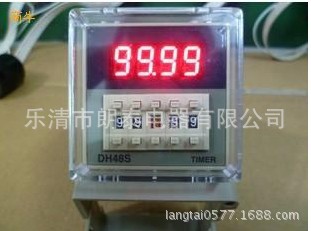

DH48S-S

数显循环时间继电器

■

特点和用途

＊可设定

T1

，

T2

两个延时时间，能替代两只时间继电器

＊能周而复始工作，也能单次执行

＊采用进口大模专用集成和

LED

数码管显示

＊

DIN

（

48×

48mm

）面板尺寸

＊高精确度、小体积、抗电磁干扰性强、功耗低、触头容量大

＊用于自动化控制系统控制元件之用

技术参数

＊延时范围：

0.1S

～

990H

＊延时控制精度

≤0.3%±0.05

秒

＊电源：

 DC12V

，

24V   AC110V

，

220V

，

380V

＊电压范围：额定工作电压

85%

～

110%

＊触头容量：

AC220V 5A DC30V 5A

阻性

＊功耗

≤3W

＊机械寿命

≥107

＊电气寿命

≥105

＊环境温度：－

10

℃

～＋

50

℃

＊开孔尺寸：

45×

45mm

工作程序图

外形尺寸和接线图

■

配件

使用说明

＊先预置好

T1

和

T2

时段，时间及工作方式。

＊通电后

T1

开始进行延时，继电器处于不动作状态（释放），当

T1

到达，表示继电器吸合，同时左边显示

消隐，

T2

延时开始，当

T2

延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为

周而复始工作方式，则

T1

继续延时，重复以上过程进行延时状态转换。

＊在运行过程中任意时间切断电源大于

1

秒或输入复位信号，时间即回到

T1=0

状态开始计时，同时继电器

处于释放状态，重新开始工作。

注意事项

＊预置好

T1

和

T2

时间以后使用。

＊在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。

＊请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。

＊在较大电流时，请配交流接触器使用
