常州市高翔组合机床制造有限公司

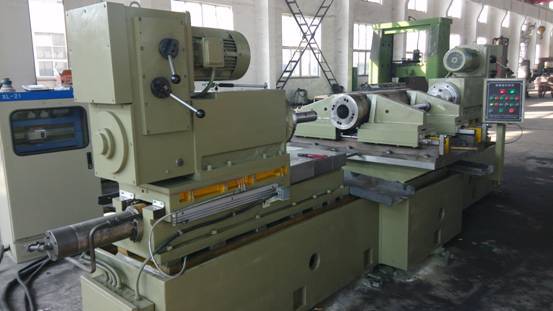

面粉标准辊中孔双面镗孔专机

一、         机床概述

1、  机床型式：双面卧式

2、  加工工件：面粉标准辊

3、  加工内容：镗面粉辊双面中心孔

4、  工件材质：HT200

二、适用磨辊类型

1、磨辊长度：800-1250mm，

2、磨辊直径：Ø250-Ø400mm

3、两端镗孔深度250mm

4、两端镗孔直径Ø130- Ø140mm，Ø220-Ø240mm，Ø96- Ø97mm，Ø105- Ø107mm

三、镗孔精度：

1、两端孔的同轴度不小于0.03mm

2、两端孔的圆度不小于0.018mm

3、两端孔的锥度不小于0.015mm

4、两端孔无倒销

5、两端孔孔径精度等级H7

6、镗孔粗糙度1.6

7、两端孔径轴线与磨辊外圆跳动不大于0.1mm

四、加工节拍

   加工及上下料节拍为15分钟/件

五、机床配置；

   1、镗孔头采用1TA40,功率7.5KW,手柄变速。

   2、滑台采用1HYT40/630，液压滑台

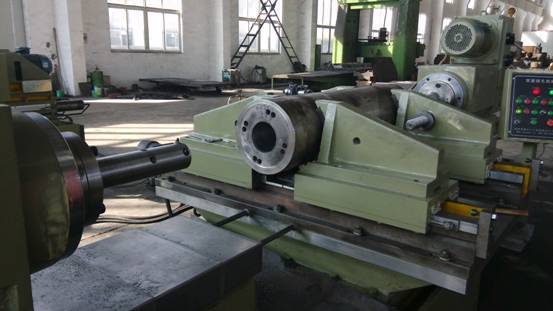

   3、机床夹具采用V型钳口，自动定心夹紧。

   4、机床采用三菱PLC控制，元器件均为优质品牌。

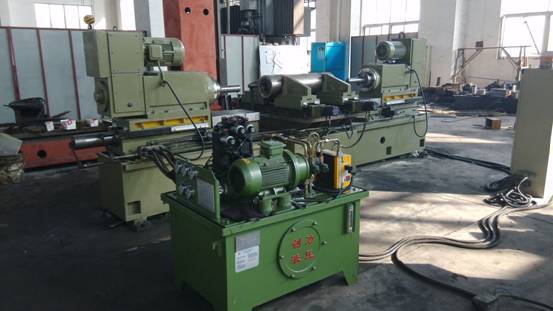

   5、液压站采用250L象山液压站。

   6、机床床身整体铸造，刚性好。

   7、所有导轨均采有不锈钢防护。

   8、镗孔刀具采用可微调镗刀单元。

公司名称：常州市高翔组合机床制造有限公司

公司地址：常州市薛家工业园庆阳路119号

总经理：吴桢

联系方式：13506110731

另有配套的圆周孔与中孔倒角专机

欢迎咨询
