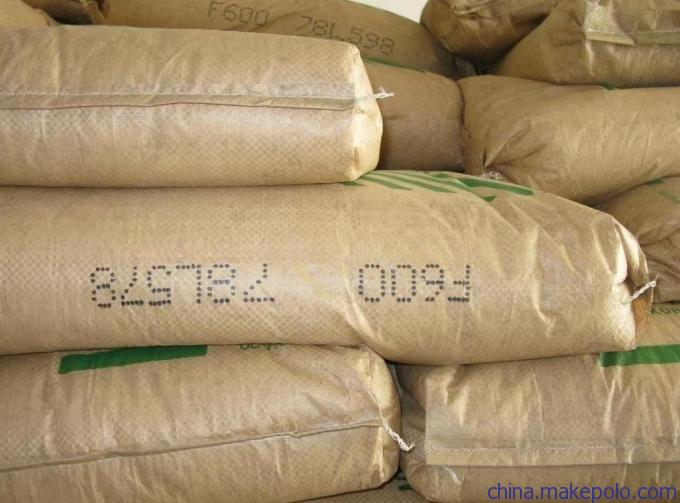

| HDPE / F600 / 大韩油化 |
| 级别：薄膜级 |
| 用途：用途：包装袋，一般用薄膜包装制品 |
| 特征： |
| 生产企业：韩国大韩油化工业公司 |
|
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | | 基本性能 | 吸水率 | | ASTM D-570 | >0.01 | % | | 熔体流动速率 | | ASTM D-1238 | 0.035 | g/10min | | 密度 | | ASTM D-792 | 0.957 | g/cm³ | | 电气性能 | 损耗因素 | | ASTM D-150 | 2 | 10-4 | | 绝缘强度 | | ASTM D-149 | 48 | KV/mm | | 体积电阻率 | | ASTM D-257 | 1 | 1017Ω.cm | | 介电常数 | | ASTM D-150 | 2.3 | -- | | 体积电阻率 | | ASTM D-1525 | 123 | ℃ | | 热性能 | 比热容 | | KPIC Method | 0.45 | cal/g℃ | | 热变形温度 | | ASTM D-648 | 62 | ℃ | | 熔点 | | ASTM D-3418 | 134 | ℃ | | 线性膨胀系数 | | ASTM D-696 | 1.5 | 10-5cm/cm℃ | | 易变温度 | | ASTM D-746 | >-70 | ℃ | | 机械性能 | 拉伸强度 | | ASTM D-638 | 400 | kgf/cm² | | 洛氏硬度 | | ASTM D-785 | 47 | scRale | | 线型成型收缩率 | | KPIC Method | 1.5-2.5 | % | | 冲击强度 | 带缺口 | ASTM D-256 | <50 | kgf.cm/cm | | 抗动变应力 | | ASTM D-1693 | <1,000 | hr.cond.B100% | | 断裂伸张率 | | ASTM D-638 | <500 | % | | 挠曲模量 | | ASTM D-790 | 10,000 | kgf/cm² |
|
HDPE即高密度聚乙烯。
高密度聚乙烯（High Density Polyethylene，简称为“HDPE”），是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃 （四氯化碳）。该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。
[1]应用
HDPE是耐到许多不同的溶剂中，有各种各样的应用，包括：
竞技场板（冰球板）
背包框架
防弹板
瓶盖
耐化学腐蚀的管道系统
同轴电缆内绝缘体
食品储存容器
汽车油箱
钢质管道腐蚀保护
电气和管道箱
远红外镜头
折叠椅和桌子
土工膜用于液压系统（运河和银行增援等）和化学遏制
地热传热管系统
耐热烟花迫击炮
安全帽
呼啦圈
天然气分配管系统
HDPE[2]是一种结晶度高、非极性的热塑性树脂。高密度聚乙烯为无毒、无味、无臭的白色颗粒，熔点约为130℃，相对密度为0.941~0.960。它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好。介电性能，耐环境应力开裂性亦较好。熔化温度220~260℃。对于分子较大的材料，建议熔化温度范围在200~250℃之间。高密度聚乙烯是种白色粉末颗粒状产品，无毒、无味，密度在0.940～0.976 g/cm3范围内；结晶度为80%～90%，软化点为125～135℃，使用温度可达100℃；硬度、拉伸强度和蠕变性优于低密度聚乙烯；耐磨性、电绝缘性、韧性及耐寒性均较好，但与低密度绝缘性比较略差些；化学稳定性好，在室温条件下，不溶于任何有机溶剂，耐酸、碱和各种盐类的腐蚀；薄膜对水蒸气和空气的渗透性小、吸水性低；耐老化性能差，耐环境开裂性不如低密度聚乙烯，特别是热氧化作用会使其性能下降，所以，树脂需加入抗氧剂和紫外线吸收剂等来提高改善这方面的不足。高密度聚乙烯薄膜在受力情况下的热变形温度较低，这一点应用时要注意。
