供应真空发生器CV-10-R代替妙德型真空发生器
乐清市三佳气动元件厂
中国 温州
产品属性
图文详情
品牌推荐
品牌/型号
三佳/CV-10-R
加工定制
是
品牌
三佳
型号
CV-10-R
'
产品简介:
当压缩空气经过喷嘴，产生高速排放，经扩散产生侧面吸引之作用。
定购代码

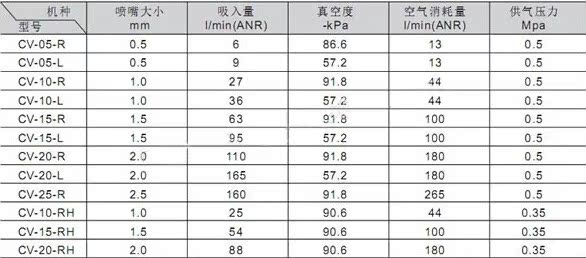

规格
| 项目 \\ 型号 | CV-05 | CV-10 | CV-15 | CV-20 |
| 允许的流体 | 空气 | |||
| 基本材质 | 铝合金、铜 | |||
| 使用压力范围 | 0.1~0.6Mpa | |||
| 工作温度 | 0~60℃ | |||
| 喷嘴直径 （mm） | Φ0.5 | Φ1.0 | Φ1.5 | Φ2.0 |
| 真空度 | -88kPa | |||
| 空气消耗量（L/min） | 13 | 46 | 95 | 185 |
| 进气口螺纹P | Rc1/8 | Rc1/8 | Rc1/4 | Rc1/4 |
| 真空口螺纹V | Rc1/8 | Rc1/8 | Rc1/4 | Rc3/8 |
| 排气口螺纹E | Rc1/8 | Rc1/8 | Rc1/4 | Rc1/2 |
*供给空气压力为0.45MPa
机械式真空信号确认装置
| 项目 \\ 机种 | －S 固定型 | －SK 可调整式 |
| 设定范围KPa | －39.9 | －20.0~－53.2 |
| 出荷时设定值KPa | －39.9 | －46.6 |
| 动作精度KPa | ±5.3 | |
| 应差KPa | 4.0~13.3 | |
| 电气规格 | AC125V;5A,AC250V;3A | |
| 型 号 | A | B | C | D | F | G | H | I | K | L | P | V | E | 消声器 |
| CV-05 | 8 | 32 | 16 | 10 | 14 | 20 | 4.5 | 4.2 | 10 | 45 | 1/8 | 1/8 | 1/8 | DG-1/8 |
| CV-10 | 8 | 32 | 16 | 10 | 14 | 20 | 4.5 | 4.2 | 10 | 45 | 1/8 | 1/8 | 1/8 | DG-1/8 |
| CV-15 | 10 | 35 | 20 | 11 | 20 | 25 | 5 | 4.5 | 15 | 63 | 1/4 | 1/4 | 1/4 | DG-1/4 |
| CV-20 | 13 | 40 | 27 | 15 | 28 | 32 | 7 | 6 | 20 | 85 | 1/4 | 3/8 | 1/2 | U-1/2 |
