产品简介:
NEX-5102是一款专门用于车队、警车、运输车、公交车、出租车、校车、驾驶员考试系统、特种车辆的工业级嵌入式电脑。
NEX-5102集成了丰富的I/0接口,可连接至各种设备;如OBD-II、车外LED显示、音视频采集。双显示接口支持不同的分辨率,可输出至不同的显示设备,满足各种不同的应用需求。例如,一个显示输出到司机,另一个显示输出到大屏幕应用。
NEX-5102内置无线通讯(WWAN、WLAN、BT)功能,能够将各种重要信息(司机、车辆动态、车辆位置信息、货物…)反馈至控制中心。
NEX-5102特有的加固型设计,使其在极端环境下正常工作;无风扇免维护设计,低功耗,无噪音,无风扇损坏,带来的产品散热不良,造成的系统死机等问题,全铝密封式设计,更好的保证了主机免受外部的电磁干扰。
NEX-5102对于车载的特殊应用,采用独特的电源保护设计,能够保证系统免受车辆发电机故障,电压突降,电压突升时,造成系统与及主机损坏。针对车载系统,设计点火引擎控制,拥有低压与高压保护功能,可以实现电源的特殊要求控制。
产品规格 |
系统 | 处理器 | - 标配Intel®2ndCore I3-2310M, 2.1G CPU,双核心,3M二级缓存,外频1066MHZ。
- 标配Intel®2ndCore I5-2410M, 2.3-2.9G CPU,双核心,3M二级缓存,外频1066MHZ。
- 标配Intel®2ndCore I7-2677M, 1.8-2.9G CPU,双核心,4M二级缓存,外频1066MHZ。
- 标配Intel®2ndCore I7-2620M, 2.7-3.4G CPU,双核心,4M二级缓存,外频1066MHZ。
- 采用RPGA988B Socket插座,支持Intel Mobile 2nd双核-3rd三核 i3-i5-i7 系列处理器。
|
芯片组 | Intel®QM67(QM77)+BD82Q67 PCH芯片组。 |
内存 | 标配4G DDR3/1333MHz内存。 DDR3 SODIMM 204 Sockt,最大支持1066/1333MHz 8GB内存。 |
硬盘 | 标配16G SSD固态硬盘(M-SATA,MINI_PCIE接口)。 |
物理规格 | 产品尺寸 | 长*高*深=238.5*62.5*165(单位:毫米)。 |
产品重量 | 毛重:3KG;净重:2.5KG。 |
显卡&接口 | 显卡芯片 | 集成Intel®图形媒体加速器HD-3000,支持高清显示, 采用DVMT5.0动态显存技术,最大动态共享显存512M。 |
VGA接口 | D-SUB15 CRT显示输出,支持2D/3D图形引擎,最大分辨率2048*1536@75Hz。 |
HDMI接口 | HDMI显示输出,支持2D/3D图形引擎,最大分辨率2048*1536@75Hz。 |
LVDS接口 | 内部支持双通道24位LVDS输出。 |
Smart Dispiay接口 | 特殊设计显示接口,兼容NEX-170,7英寸智能触摸显示器。该接口包括:DC12V/1A电源、1*USB、1*双声道、1*VGA输出或LVDS输出,开关控制,按键控制。 |

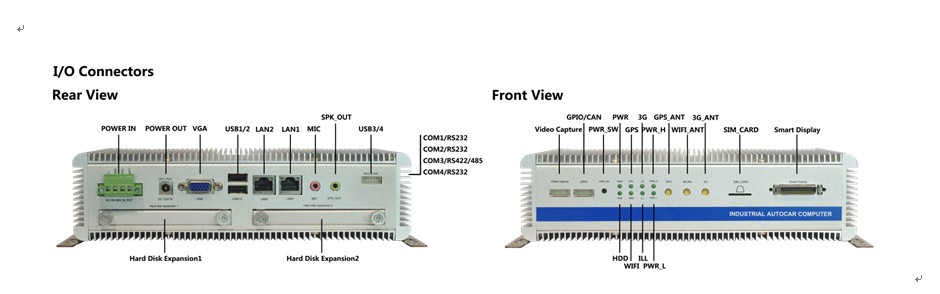

输入输出接口 | DVR接口 | 1*标准12PIN客制化接口,支持4路音频和4路模拟视频采集,支持D1分辨率。 |
GPIO&CAN接口 | 1*标准12PIN客制化接口,4路数字量输入(支持DC0-36V信号),4路数字量输出,支持DC0-36V/2A驱动能力。 |
CAN总线 | 1*2PIN CAN总线接口,支持CAN2.0A、CAN2.0B协议,2500Vrms隔离保护。 |
天线接口 | 接口类型MCH,GPS天线接口,WLAN无线局域网天线接口,3G广域网天线接口。 |
SIM卡插槽 | 1*标准推推式SIM卡槽,禁止热插拨。 |
电源输入接口 | 1*4PIN,专用电源接口。 |
电源输出接口 | 无,如果有需要,可以通过其它方式提供。 |
视频输出接口 | 1*36PIN智能显示接口(需要与NEX-170显示器配合),1标准DB15输出接口,1标准HDMI输出接口。 |
USB接口 | 4个标准 TYPE_A型USB接口,主板上两个,RES CON线束中两个。 |
网络接口 | 2*Realtek RTL8168/8111RJ45以太网接口,10/100/1000M传输速率。 |
麦克风输入接口 | 1*Ø3.5音频接口。 |
音频输出接口 | 1*Ø3.5音频接口。 |
RES扩展接口 | 1*外接设备电源接口,1*DC12V外接风扇接口,两个TYPE A型USB接口。 |
磁盘接口 | 2*2.5英寸SATA硬盘抽屉。 |
串口 | 3*RS232全功能DB9串口,1*RS422/485(BIOS中设置)DB9串口,需要在BIOS中设置。 |
通讯 | WWAN(可选) | 可选TD-SCDMA/CDMA2000/ WCDMA网络模式,MCH天线接口。 |
WLAN | 标配802.11 B/G/N MCH天线接口,或者可选配 802.11 A/B/G+BT2.0。 |
GPS | 型号 | (SIRF_III)芯片标配,选配Ublox芯片。 |
冷启动时间 | 29秒 | 跟踪灵敏度 | -162dBm |
温启动时间 | 28秒 | 收星灵敏度 | -160dBm |
热启动时间 | 1秒 | 接收通道 | 16通道 |
静态定位精度 | 5米,CEP | AGPS | 无 |
动态定位精度 | 2米 | 输出语句协议 | NMEA-0183/ASCII |
LED指示灯 | 电源灯 | 电源指示灯(绿色),工作时常亮。 |
硬盘灯 | 存储状态灯(绿色),读写硬盘时闪烁。 |
GPS | GPS操作(绿色),连接到GPS时常亮,仅适用Ublox芯片。 |
局域网络 | WWAN连接(绿色),连接网络时常亮,网络通信时闪烁。 |
无线网络 | WLAN数据传输(绿色)连接网络时常亮,网络通信时闪烁。 |
夜间模式 | 与汽车总线相连夜间模式信号(绿色),夜间模式启动,灯常亮,反之不亮。 |
过压警示 | 过压警示灯(绿色),当外部电压超出设定值时,此灯闪烁,正常不亮。 |
欠压提示 | 欠压提示灯(绿色),当外部电压低于设定值时,此灯闪烁,正常不亮。 |
车载电源设计 | 电源规格 | 支持12V与24V电池系统,宽电压输入范围DC6-36V。额定输出功率100W,俱有欠压与过压保护,防接反功能,过载保护。 |
点火(ACC)引擎支持 | 支持点火引擎(ACC)控制,俱有延时开关机功能(默认10秒),欠与过压保护。 |
电源管理 | 本系统可以通过电脑控制ACC信号,来延时关机,列如:当引擎熄火时,正常电脑将会延时10秒关机,而此时您需要电脑将一天的数据上传到服务器以后再关机,这时可以通过电脑编程控制电脑延时关机,直到您的系统完成了上传任务后,再关闭计算机。 |
环境参数 | IP防护等级 | IP31 |
工作温度 | -0~60℃,更换宽温硬盘,可以达到-20~60℃。 |
存储温度 | -40~80℃ |
振动/冲击 | MIL-STD-810F, Method 516.5 |
EMC | CCC |
机械 | 机身材料 | 机身,优质铝合金。 |
支架材料 | 固定支架(金属) |

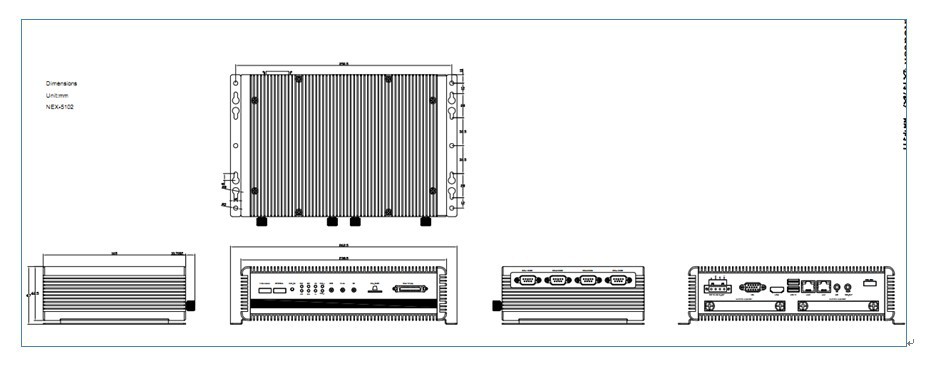

产品尺寸图


订购信息
产品型号 | 描述 |
NEX-5102_00A1E_I3 | I3 2310M,2.1G处理器,4G-RAM,16G-SSD,WIFI,GPS, |
NEX-5102_00A1E_I5 | I5 2410M,2.3-2.9G处理器,4G-RAM,16G-SSD,WIFI,GPS, |
NEX-5102_00A1E_I7A | I7 2677M,1.8-2.9G处理器,4G-RAM,16G-SSD,WIFI,GPS, |
NEX-5102_00A1E_I7B | I7 2620M,2.7-3.4G处理器,4G-RAM,16G-SSD,WIFI,GPS, |
NEX-204视频采集模块 | 选配4路音视频采集卡 |
EM560 | 选配TD-SCDMA 3G模块 |
EM660 | 选配CDMA2000 3G模块 |
EM770/770W | 选配WCDMA 3G模块 |
CAN_BUS模块 | 选配CAN_BUS通讯模块 |
WIFI+BT模块 | 选配WIFI+蓝牙2.0二合一模块。 |
NEX-170TAV | 7”LCD,4线触摸屏,2*2W喇叭,2*CVBS输入,1*USB扩展。 |
NEX-170线材 | 2米数据线,与NEX2102配合。 |
装箱清单
描述 | 数量 |
电源电线1.8米 | 1 PCS |
GPS天线3米MCH接口 | 1 PCS |
WIFI天线3米MCH接口 | 1 PCS |
GPIO/CAN线束 | 1PCS |
RES CON USB接口线束 | 1PCS |
安装螺钉包 | 1 PCS |
快速入门手册/驱动光盘 | 1 PCS |
'
