泰克示波器MDO4000混合域系列产品价格功能西安优惠不断

不限

￥

中国西安

产品属性

图文详情

品牌推荐

品牌

Tektronix/泰克

型号

MDO4000

类型

混合信号示波器

道数

用途

测量示波器

采样率

500 MS/s

记录长度

20M 点

波形捕获率

>50,000 wfm/s

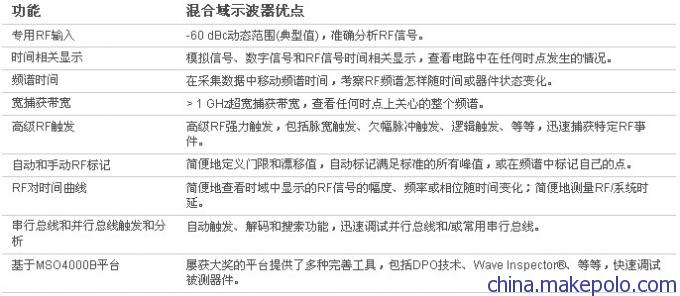

技术数据

特点MDO4054-3MDO4104-3MDO4054-6MDO4104-6

模拟通道	4
带宽	500 MHz	1 GHz	500 MHz	1 GHz
采样率(1-2 通道)	2.5 GS/s	5 GS/s	2.5 GS/s	5 GS/s
采样率(3-4 通道)	2.5 GS/s
数字通道	16
RF 通道	1
频率范围	50 kHz - 3 GHz		50 kHz - 6 GHz
实时捕获带宽	≥1 GHz
跨度	1 kHz - 3/6 GHz in a 1-2-5 顺序
解析带宽	20 Hz - 10 MHz in a 1-2-3-5 顺序
参考电平	–140 dBm to +30 dBm in steps of 5dBm 步长
垂直量程	1 dB/p to 20 dB/p in a 1-2-5 顺序
垂直位置	–10 ps to +10 ps
垂直度量单位	dBm, dBmV, dBµV, dBµW, dBmA, dBµA
显示的平均噪声电平(DANL)	50 kHz - 5 MHz: < –130 dBm/Hz (< –134 dBm/Hz 典型值) 5 MHz - 3 GHz: < –148 dBm/Hz (< –152 dBm/Hz 典型值) 3 GHz - 6 GHz: < –140 dBm/Hz (< –143 dBm/Hz 典型值)
杂散响应
二阶和三阶谐波失真(>30 MHz)	< –55 dBc (< –60 dBc 典型值)
二阶互调失真	< –55 dBc (< –60 dBc 典型值)
三阶互调失真	< –60 dBc (< –63 dBc 典型值)
其它模数转换杂散信号	< –55 dBc (< –60 dBc 典型值)
映像和IF 抑制	< –50 dBc (< –55 dBc 典型值)
残余响应	< –78 dBm
示波器通道到RF 通道串扰	≤1 GHz 输入频率: 从参考电平< –68 dB >1 GHz - 2 GHz 输入频率: 从参考电平< –48 dB
2 GHz CW 时相噪	10 kHz: < –90 dBc/Hz, < –95 dBc/Hz (典型值) 100 kHz: < –95 dBc/Hz, < –98 dBc/Hz (典型值) 1 MHz: < –113 dBc/Hz, < –118 dBc/Hz (典型值)
电平测量不确定度 (+10 dBm to –50 dBm输入电平)	20 °C - 30 °C: < ±1 dB (< ±0.5 dB 典型值) 超出工作范围时: < ±1.5 dB
残余FM	100 ms 中≤ 100 Hz 峰峰值
最大工作输入电平
平均连续功率	+30 dBm (1 W)
损坏前最大DC 电压	±40 V DC
损坏前最大功率(CW)	+33 dBm (2 W)
损坏前最大功率(脉冲)	+45 dBm (32 W) (<10 µs 脉宽, <1% 占空比, ≥ +10 dBm参考电平)
功率电平触发
频率范围	1 MHz - 3 GHz		1 MHz - 6 GHz
幅度范围	+30 dBm to –40 dBm
极限	CF 1 MHz - 3.25 GHz: 从参考电平–35 dB CF >3.25 GHz: 从参考电平–15 dB
最小脉冲时间周期	10 µs 开点时间，10 μs 最小稳定闭点时间
RF 到模拟通道偏移	<5 ns
频域轨迹类型	正常，平均，Max Hold, Min Hold
时域轨迹类型	幅度随时间变化，频率随时间变化，相位随时间变化
检测方法	+Peak, –Peak, Average, Sample
自动标记	根据用户可调节门限和漂移值确定1-11 个峰值
手动标记	两个手动标记，指明频率、幅度、噪声密度和相噪
标记读数	绝对值或相对值

RF 采集长度

跨度最大RF 采集时间

>2 GHz	2.5 ms
>1 GHz - 2 GHz	5 ms
>800 MHz - 1 GHz	10 ms
>500 MHz - 800 MHz	12.5 ms
>400 MHz - 500 MHz	20 ms
>250 MHz - 400 MHz	25 ms
>200 MHz - 250 MHz	40 ms
>160 MHz - 200 MHz	50 ms
>125 MHz - 160 MHz	62.5 ms
<125 MHz	79 ms

FFT 窗口

FFT 窗口因数

Kaiser	2.23
Rectangular	0.89
Hamming	1.30
Hanning	1.44
Blackman-Harris	1.90
Flat-Top	3.77

垂直系统模拟通道

特点MDO4054-XMDO4104-X

输入通道	4
模拟带宽(–3 dB) 5 mV/p - 1 V/p	500 MHz	1 GHz
计算的上升时间 5 mV/p (典型值)	700 ps	350 ps
硬件带宽限制	20 MHz 或 250 MHz
输入耦合	AC, DC
输入阻抗	1 MΩ ±1%, 50 Ω ±1%
输入灵敏度, 1 MΩ	1 mV/p to 10 V/p
输入灵敏度, 50 Ω	1 mV/p to 1 V/p
垂直分辨率	8 位 (Hi Res 时11 位)
最大输入电压,1 MΩ	300 VRMS CAT II 峰值 ≤ ±425 V
最大输入电压,50 Ω	5 VRMS 峰值 < ±20 V
DC 增益精度	±1.5%, 30 °C以上时额定值；以0.10%/℃速度下降
通道间隔离度	对volts/p 设置相等的任意两条通道，≤100 MHz 时 ≥100:1； >100 MHz 到额定带宽时 ≥30:1

偏置范围

范围1 MΩ50 Ω

1 mV/p to 50 mV/p	±1 V	±1 V
50.5 mV/p to 99.5 mV/p	±0.5 V	±0.5 V
100 mV/p to 500 mV/p	±10 V	±10 V
505 mV/p to 995 mV/p	±5 V	±5 V
1 V/p to 5 V/p	±100 V	±5 V
5.05 V/p to 10 V/p	±50 V	NA

垂直系统数字通道

特点所有MDO4000 型号

输入通道	16 条数字通道(D15 - D0)
门限	每条通道独立设置门限
门限选择	TTL, CMOS, ECL, PECL, 用户自定义
用户自定义门限范围	±40 V
最大输入电压	±42 Vpeak
门限精度	±(100 mV + 3% 的门限设置)
输入动态范围	30 Vp-p ≤200 MHz 10 Vp-p >200 MHz
最小电压摆幅	400 mV
输入阻抗	100 kΩ
探头负荷	3 pF
垂直分辨率	1 位

水平系统模拟通道

特点MDO4054-XMDO4104-X

最大记录长度 (所有通道)	20M 点
最高采样率时最大时间周期(所有通道/一半通道)	8/8 ms	8/4 ms
时基范围	1 ns - 1,000 s	400 ps - 1,000 s
时基延迟时间范围	–10 格到 5000 s
通道间偏移校正范围	±125 ns
时基精度	在任意≥1 ms间隔上±5 ppm

水平系统数字通道

特点所有MDO4000 型号

最大采样率(主时基)	500 MS/s (2 ns 分辨率)
最大记录长度(主时基)	20M 点
最大采样率(MagniVu)	16.5 GS/s (60.6 ps 分辨率)
最大记录长度(MagniVu)	以触发点为中心周围10k 点
最小可检测脉宽(典型值)	1 ns
通道间偏移(典型值)	200 ps
最大输入切换速率	500 MHz 可以作为逻辑方波准确复现的最大频率正弦波。要求在每条通道上使用短接地延长装置。这是最小摆幅时的最大频率。幅度越高，实现的切换速率越高。

触发系统

特点说明

主要触发模式	自动触发、正常触发和单次触发
触发耦合	DC, AC, HF 高频抑制(衰减 >50 kHz), 低频抑制(衰减 <50 kHz), 噪声抑制(降低灵敏度)
触发释抑范围	20 - to 8 s

触发灵敏度

特点说明

内部DC 耦合

1 MΩ 路径

(所有型号)

50 Ω 路径

(MDO4054-X)

For 1 mV/p - 4.98 mV/p; DC - 50 MHz为0.75 p, 在仪器带宽时提高到1.3 p。

For ≥5 mV/p; DC - 50 MHz为0.4 p,在仪器带宽时提高到1 p

50 Ω 路径

(MDO4104-X)

DC - 50 MHz为0.4 p,在仪器带宽时提高到1 p

触发电平范围

特点说明

任意通道	距屏幕中心± 8 格
线路	固定在线路电压大约50%

触发频率读数

对可触发事件提供6 位频率读数。

触发模式

模式说明

边沿	触发任何通道上的正斜率或负斜率。耦合包括DC、AC、高频抑制、低频抑制和噪声抑制
顺序(B 触发)	按时延触发，时延范围4 ns - 8 s，或按事件延迟触发，事件范围1-4,000,000 个事件
脉宽	在正脉冲或负脉宽 >, <, =, 或 ≠ 特定时间周期(4 ns-8 s)时触发
超时	在规定时间内未检测到脉冲时触发(4 ns-8 s)
欠幅脉冲	当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发
逻辑	在通道的任何逻辑码型变成假时或在指定时间内(4 ns-8 s)保持为真时触发。可以使用任何输入作为时钟，寻找时钟边沿上的码型。四条输入通道指定的码型(AND, OR, NAND, NOR)定义为高、低或无所谓
建立时间/ 保持时间	当任意输入通道中存在的时钟和数据之间的建立时间和保持时间超过门限时触发
上升/ 下降时间	在脉冲边沿速率快于或慢于指定值时触发采集。斜率可以是正、负或任意
视频	NTSC, PAL 和SECAM 视频信号所有行、奇数、偶数或所有场上触发
扩展视频(选配)	触发480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60和自定义双电平和三电平同步视频标准
I2C (选配)	在高达10 Mb/s 的 I2C 总线上的开始, 重复开始, 停止, ACK 丢失, 地址(7 位或10 位), 数据或地址和数据上触发采集
SPI (选配)	在高达50 Mb/s 的SPI 总线上的SS active, MOSI, MISO 或MOSI 和MISO 上触发采集。
USB (选配)	低速: 触发同步, 复位, 暂停, 恢复, 包尾, 令牌(地址)包, 数据包, 握手包, 专用包, 错误。令牌包触发－任意令牌类型, SOF, OUT, IN, SETUP; 地址可以指定为Any Token, OUT, IN 和SETUP 令牌类型。地址可以进一步指定为触发 ≤, , ≥, ≠ 特定值，或指定在落入范围或超出范围时触发。可以使用二进制、十六进制、不带符号的十进制及无所谓位为SOF 令牌指定帧号。数据包触发－任意数据类型, DATA0, DATA1; 数据可以进一步指定触发 ≤, , ≥, ≠ 特定数据值，或指定在落入范围或超出范围时触发。握手包触发- 任意握手类型, ACK, NAK, STALL。专用包触发- 任意专用包类型, 保留包。错误触发-PID 校验, CRC5 或CRC16, 填充位。
	全速: 触发同步, 复位, 暂停, 恢复, 包尾, 令牌(地址)包, 数据包, 握手包, 专用包, 错误。令牌包触发- 任意令牌类型, SOF, OUT, IN, SETUP; 地址可以指定为Any Token, OUT, IN 和SETUP 令牌类型。地址可以进一步指定为触发 ≤, , ≥, ≠ 特定值，或指定在落入范围或超出范围时触发。可以使用二进制、十六进制、不带符号的十进制及无所谓位为SOF 令牌指定帧号。数据包触发- 任意数据类型, DATA0, DATA1; 数据可以进一步指定触发 ≤, , ≥, ≠ 特定数据值，或指定在落入范围或超出范围时触发。握手包触发- 任意握手类型, ACK, NAK, STALL。专用包触发- 任意专用包类型, PRE, 保留包。错误触发-PID 校验, CRC5 或CRC16, 填充位。
	高速: 触发同步, 复位, 暂停, 恢复, 包尾, 令牌(地址)包, 数据包, 握手包, 专用包, 错误。令牌包触发- 任意令牌类型, SOF, OUT, IN, SETUP; 地址可以指定为Any Token, OUT, IN 和SETUP 令牌类型。地址可以进一步指定为触发 ≤, , ≥, ≠ 特定值，或指定在落入范围或超出范围时触发。可以使用二进制、十六进制、不带符号的十进制及无所谓位为SOF 令牌指定帧号。数据包触发- 任意数据类型, DATA0, DATA1, DATA2, DATAM; 数据可以进一步指定触发 ≤, , ≥, ≠ 特定数据值，或指定在落入范围或超出范围时触发。握手包触发- 任意握手类型, ACK, NAK, STALL, NYET。专用包触发- 任意专用包类型, ERR, SPLIT, PING, 保留包。可以指定的SPLIT 包成分包括：集线器地址开始/ 结束- 无所谓, 开始 (SSPLIT), 结束 (CSPLIT) 端口地址开始位和结束位－无所谓, 控制/ 批量/ 中断 (全速设备, 低速设备), 同步(数据在中间, 数据在末尾, 数据在开头, 数据是全部) 端点类型－无所谓, 控制, 同步, 批量, 中断错误触发－ PID 校验, CRC5 或CRC16, 任意错误。只有MDO4104-3 和MDO4104-6 型号才支持高速协议。
以太网 (选配)	10BASE-T: 触发开始帧定界符, MAC地址, MAC Q-Tag控制信息, MAC长度/类型, IP包头, TCP包头, TCP/IPv4/MAC 客户端数据, 包尾, FCS (CRC)错误。 MAC 地址- 触发信源和信宿48 位地址值。 MAC Q-Tag 控制信息- 触发Q-Tag 32 位值。 MAC 长度/ 类型 – 在 ≤, , ≥, ≠ 某个16 位值或位于范围内或外时触发采集。 IP 包头- 触发IP 协议8 位值, 信源地址, 信宿地址。 TCP 包头- 触发信源端口, 信宿端口, 序列号和确认号。 TCP/IPv4/MAC 客户端数据 – 在 ≤, , ≥, ≠ 某个16 位值或位于范围内或外时触发采集。可以选择的触发字节数为1-16。字节偏置选项为无所谓, 0-1499。
以太网 (选配)	100BASE-TX: 触发开始帧定界符, MAC 地址, MAC Q-Tag 控制信息, MAC 长度/ 类型, IP 包头, TCP 包头,TCP/IPv4/MAC 客户端数据, 包尾, FCS (CRC)错误, 空闲。 MAC 地址- 触发信源和信宿48 位地址值。 MAC Q-Tag 控制信息- 触发Q-Tag 32 位值。 MAC 长度/ 类型- 在 ≤, , ≥, ≠ 某个16 位值或位于范围内或外时触发采集。 IP 包头- 触发IP 协议8 位值, 信源地址, 信宿地址。 TCP 包头- 触发信源端口, 信宿端口, 序列号和确认号。 TCP/IPv4/MAC 客户端数据-在 ≤, , ≥, ≠ 某个16 位值或位于范围内或外时触发采集。可以选择的触发字节数为1-16。字节偏置选项为无所谓, 0-1499。
CAN (选配)	在高达1 Mb/s 的CAN 信号上的帧开始、帧类型(数据, 远程, 错误, 过载), 识别符(标准或扩展), 数据, 标识符和数据, 帧尾或ACK 丢失时触发采集。可以进一步指定数据，在 ≤, , ≥, 或 ≠ 特定数据值时触发采集。用户可以调节的样点在默认状态下设为50%
LIN (选配)	触发高达100 Kb/s(根据LIN 的定义为20 kb/s)的同步、标识符、数据、标识和数据、唤醒帧、睡眠帧、误码(如同步错误、奇偶性错误或校验和错误)
FlexRay (选配)	触发高达100 Mb/s 的帧头, 帧类型(正常, 净荷, 空, 同步, 启动), 周期数, 整个包头字段, 数据, 标识符和数据,帧尾或错误(如包头CRC 错误, 包尾CRC 错误, 空帧错误, 同步帧错误, 或启动帧错误)
RS-232/422/485/UART (选配)	触发高达10 Mb/s 的Tx 开始位、Rx 开始位、Tx 包尾、Rx 包尾、Tx 数据、Rx 数据、Tx 奇偶性错误和Rx 奇偶性错误
MIL-STD-1553 (选配)	触发同步、字类型1(命令, 状态, 数据)、命令字1 (单独设置RT 地址、T/R、子地址/ 模式、数据字数/ 模式(选配) 代码和奇偶性)、状态字*1 (单独设置RT 地址、消息错误、仪器、服务请求位、收到的广播命令、忙、子系统标记、动态总线控制接收(DBCA)、终端标记和奇偶性)、数据字(用户指定的16 位数据值)、错误(同步、奇偶性、曼彻斯特编码、不相邻数据)、空闲时间(最短时间选择范围为 4 µs - 100 µs; μs；最大时间选择范围为12 μs - 100 μs；在小于最小值时触发、在大于最大值时触发、在落在范围内时触发、在落在范围外时触发)。可以进一步指定RT 地址，在 =, ≠, , ≤, ≥ 某个值或落在范围内或落在范围外时触发
I2S/LJ/RJ/TDM (选配)	触发字选、帧同步或数据。可以进一步指定数据，在 ≤, , ≥, ≠ 某个数据值时或落在范围内或外时触发采集 I2S/LJ/RJ 的最大数据速率是 12.5 Mb/s TDM 的最大数据速率是25 Mb/s
并行	触发并行总线数据值。并行总线长度可以是1 位到20 位。支持二进制和十六进制基数

*1触发选择命令字将触发命令及不明确的命令/ 状态字。触发选择状态字将触发状态及不明确的命令/ 状态字。

采集模式

模式说明

采样	采集采样值
峰值检测	在所有扫描速度下捕获最窄800 ps(1 GHz 型号)或1.6 ns(500 MHz 型号)的毛刺
平均	平均操作中可以包括2 - 512 个波形
包络	最小-最大包络体现了多次采集的峰值检测数据
Hi Res	实时矩形波串平均功能，降低随机噪声，提高垂直分辨率n
滚动模式	在扫描速度小于等于40 ms/p 时，在屏幕中从右到左滚动波形

波形测量

测量说明

光标	波形和屏幕
自动测量-时域	29种, 其中一次可以在屏幕上显示最多8 种量值。量值包括周期, 频率, 延迟, 上升时间, 下降时间, 正占空比, 负占空比, 正脉宽, 负脉宽,突发宽度, 相位, 正过冲, 负过冲, 峰峰值, 幅度,高值, 低值, 最大值, 最小值, 平均值, 周期平均值, RMS, 周期RMS, 正脉冲数, 负脉冲数, 上升沿数, 下降沿数, 面积和周期面积
自动测量-频域	3种, 其中一次可以在屏幕上显示1种量值。量值包括通道功率, 邻道功率比(ACPR), 占用带宽(OBW)
测量统计	平均值, 最小值, 最大值, 标准偏差
参考电平	可以用百分比或度量单位指定用户可以定义的自动测量的参考电平
选通	使用屏幕或波形光标隔离要测量的采集内部发生的特定情况
波形直方图	波形直方图提供了一个数据值阵列，表示落入用户自定义显示区域内的总点数。波形直方图是可以测量的点分布及数值阵列的可视图表。信号源-Channel 1, Channel 2, Channel 3,Channel 4, Ref 1, Ref 2, Ref 3, Ref 4, Math 类型- 垂直, 水平
波形直方图-测量	波形数, 框内点数, 峰值点数, 中间值, 最大值,最小值, 峰峰值, 平均值, 标准偏差, Sigma 1,Sigma 2, Sigma 3

波形数学运算

特点说明

代数运算	波形加法, 减法, 乘法, 除法
数学函数	积分, 微分, FFT
FFT	频谱幅度
	FFT 垂直量程：线性RMS 或dBV RMS
	FFT 窗口设置：Rectangular, Hamming,Hanning, Blackman-Harris
频谱数学运算	频谱曲线相加或相减
高级数学运算	定义全面的代数表达式，包括波形, 参考波形,数学函数。使用复杂的公式进行数学运算(FFT,Intg, Diff, Log, Exp, Sqrt, Abs, Sine, Cosine,Tangent, Rad, Deg), 标量, 最多两个用户可调节变量和参数量值(Period, Freq, Delay, Rise, Fall,PosWidth, NegWidth, BurstWidth, Phase,PosDutyCycle, NegDutyCycle, PosOverShoot,NegOverShoot, PeakPeak, Amplitude, RMS,CycleRMS, High, Low, Max, Min, Mean,CycleMean, Area, CycleArea 和趋势图), 如(Intg(Ch1-Mean(Ch1))× 1.414 × VAR1)

电源测量(选配)

测量说明

电源质量测量	VRMS, VCrest Factor，频率，IRMS, ICrest Factor，真实功率，视在功率, 无功功率, 功率因数, 相角
开关损耗测量	功率损耗:Ton, Toff传导功率损耗, 总功率损耗
开关损耗测量	能量损耗: Ton, Toff, 传导能量损耗, 总能量损耗
谐波	THD-F, THD-R, RMS 测量
	谐波图形和表格显示
	根据 IEC61000-3-2 Class A 和 MIL-STD-1399 Section 300A 标准测试
纹波测量	Vripple 和 Iripple
调制分析	图形显示 +Pulse Width, –Pulse Width, Period, Frequency, +Duty Cycle, and –Duty Cycle 调制类型
安全工作区	为开关设备安全工作区测量提供图形显示和模板测试
dV/dt and dI/dt 测量	转换速率光标测量

极限/ 模板测试(选配)

特点说明

标配模板	ITU-T, ANSI T1.102, USB
测试信号源	极限测试:Any Ch1 - Ch4 任意通道或 R1 - R4任意通道模板测试: Any Ch1 - Ch4任意通道
模板创建	极限测试垂直容限为0-1 格，以1 m pision递增；极限测试水平容限为0 - 500 m pision，以1 m pision 递增
	从内存中载入标准模板
	从文本文件中载入自定义模板，最多8 段
确定模板量程	Lock to Source ON (在源通道设置变化时，自动重新确定模板量程) Lock to Source OFF (在源通道设置变化时，不重新确定模板量程)
测试指标运行截止于	最小波形数量(1 - 1,000,000; 无穷大) 经过的最短时间(1 秒到48 小时; 无穷大)
违规门限	1 - 1,000,000
测试失败时的动作	停止采集, 把屏幕图保存到文件, 把波形保存到文件, 打印屏幕图, 触发输出脉冲, 设置远程接口SRQ
测试结束时的动作	触发输出脉冲, 设置远程接口SRQ
结果显示	测试状态, 波形总数, 违规数量, 违规比率, 测试总数, 测试失败数量, 测试失败比率, 经过的时间, 每个模板段总点数

软件

软件说明

NI LabVIEW SignalExpress Tektronix Edition	为MDO4000系列优化的全面互动的测量软件环境，可以使用直观的拖放用户界面，即时采集、生成、分析、比较、导入和保存测量数据和信号，而不要求任何编程。 MDO4000系列标配软件永久支持采集、控制、查看和导出实时信号数据。每台仪器标配的完整版软件(SIGEXPTE)可以免费试用30 天，提供了更多的信号处理、高级分析、混合信号、扫描、极限测试和用户定义步长等功能。
OpenChoice® Desktop	通过USB或LAN在Windows PC和MDO4000系列之间快速简便地通信，传送和保存设置、波形、测量和屏幕图。标配Word 和Excel 工具条把采集数据和屏幕图从示波器自动传送到Word和Excel中，迅速编制报告或进一步进行分析。
IVI Driver	为常用应用提供标准仪器编程接口，如LabVIEW、LabWindows/CVI、Microsoft .NET和MATLAB
e*Scope® 基于Web 的远程控制	使用网络连接通过标准网络浏览器控制MDO4000 系列，您只需输入示波器的IP 地址或网络名称，浏览器中将出现一个网页。
LXI Class C Web 界面	通过标准网络浏览器连接MDO4000 系列，用户只需在浏览器的地址栏中输入示波器的IP地址或网络名称即可。网络界面可以查看仪器状态和配置以及网络设置的状态和修改情况，并可以通过 e*scope 基于web 的远程控制功能控制仪器。所有网络交互都满足LXI Class C 规范。

显示器特点

特点说明

显示器类型	10.4 英寸 (264 mm) 液晶TFT 彩色显示器
显示器分辨率	1,024 水平 × 768 垂直像素(XGA)
波形显示样式	矢量, 点, 可变余辉, 无限余辉
格线	全部, 网格, 实线, 标线, 框, IRE 和mV
格式	YT 和 XY
波形捕获速率	最大速率>50,000 wfm/s

输入/ 输出端口

端口说明

USB 2.0 高速主控端口	支持USB海量存储设备、打印机和键盘。前后面板各两个
USB 2.0 设备端口	后面板连接器可以使用USBTMC 或GPIB(使用TEK-USB-488)控制示波器，或直接连接PictBridge 兼容打印机
LAN 端口	RJ-45 连接器, 支持10/100/1000 Mb/s
XGA 视频端口	DB-15 插孔连接器, 在外部监视器或投影仪上连接显示示波器画面
探头补偿器输出	前面板针脚幅度: 2.5 V 频率: 1 kHz
辅助输出	后面板BNC 连接器 VOUT (Hi): ≥2.5 V 开路, ≥1.0 V 50 欧姆到地 VOUT (Lo): ≤0.7 V；负荷 ≤4 mA; ≤0.25 V 50 欧姆到地输出可以配置成在示波器触发时提供脉冲输出信号、内部示波器参考时钟输出或极限/模板测试使用的事件输出
外部参考输入	时基系统可以锁相到外部10 MHz 参考源(10 MHz ± 1%)
Kensington 锁	后面板安全槽连接到标准Kensington 锁上
VESA 安装	仪器后面有多个标准(MIS-D 100) 100 mm VESA 安装点
