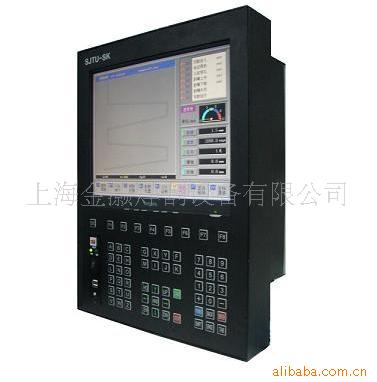

本系统是由上海金灏焊割设备有限公司与上海交通大学联合开发的专为火焰/等离子数控切割机定制的运动控
制器。它采用工业级计算机作为硬件平台，工作稳定可靠，控制精度高，在切割
控制工艺功能上融入了大量宝贵的现场经验，功能完备且操作简便。用户反映良
好，经济效益显著。

1．硬件配置
CPU卡：研祥 1712工控主板，附有 VGA，USB，COM等接口；
显示器： 15" 高亮度 LCD液晶显示器；
内存：板载 256M内存；
硬盘：电子硬盘（DOM）替代普通硬盘，稳定可靠；
外部接口： USB2.0、RS232、键盘鼠标 PS/2、10/100Mbps网络接口；
键盘：标准工业键盘（分体机）或 PCB贴膜键盘（一体机）；
机箱：全钢结构完全屏蔽，防电磁辐射、抗干扰、防静电。

2．系统性能
◆系统工作环境：温度 0℃至+55℃，湿度 5%～90% 无凝结；
◆系统工作电压：AC 220V±40V，工作电流：3A；
◆控制精度：±0.001mm；
◆每个轴最大脉冲输出频率：250KHz，最高运行速度：15米/分钟；
◆ I/O：32路，输出信号的驱动电流达 300mA。

3．软件功能
文件管理
.
自动识别 EIA代码和 ESSI代码；
.
42个标准图库文件和网格图形；
.
支持FastCAM等多种套料软件生成的
加工代码；
.
绝对坐标和相对坐标编程可选；
.
可以进行钢板角度校正；
.
可以进行矩阵、交错和重复排列；
.
可对文件进行缩放、旋转和镜像；
.
可对切割工件进行代码截取；
.
图形预览效果，方便直观；
.
I/O诊断功能便于调试与检测；
.
可设置不同的管理权限和相应的密码，维护管理层的权益。
运动控制

.
氧燃气、等离子、喷粉和演示 4种切割模式可任意选择；
.
运动中可实时加速、减速，在转角处可自动限速，有效防止过烧；
.
可任意指定穿孔点进行切割；
.
可选择三级穿孔和两级预热；
.
具备单步前进、原路后退、返回原点、透枪、断电（点）记忆等功能；
.
“边缘切割”功能便于厚钢板穿孔和切割；
.
“拐角信号”功能可有效控制等离子弧压调高的使能；
.
“偏移切割”功能可避免因排料计算错误而造成的板材浪费；
.
可远距离遥控进行前、后、左、右和切割开始、停止等动作（选配）。
4．系统特色
◆
系统（工控机）稳定性高、抗干扰性强，适用 400A大电流等离子电源；
◆
仿“海宝 EDGE”系统的功能和操作方式，用户可以很快熟悉使用；
◆
具备多台设备 联网 功能；
◆
具备 自动恢复 与 热键升级 功能，大大缩短了系统维护和升级时间；
◆
运动控制最多可扩展为 4轴联动；
◆
可根据用户的特殊要求定制和添加系统的功能和界面，及时（一般情况下 1～
2周内完成）对系统进行升级；
◆
免费 进行各类培训活动，并提供优质和及时的售后服务。
