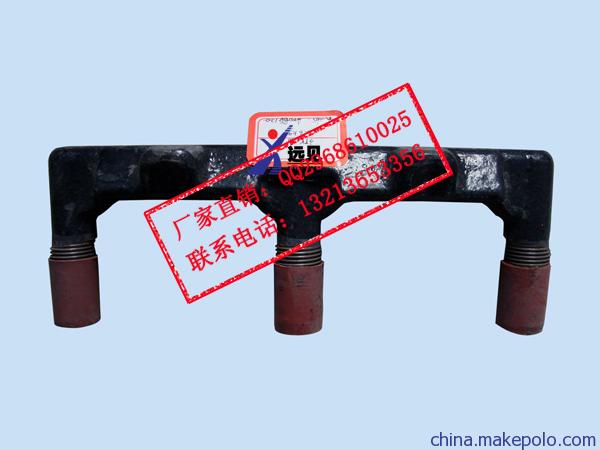

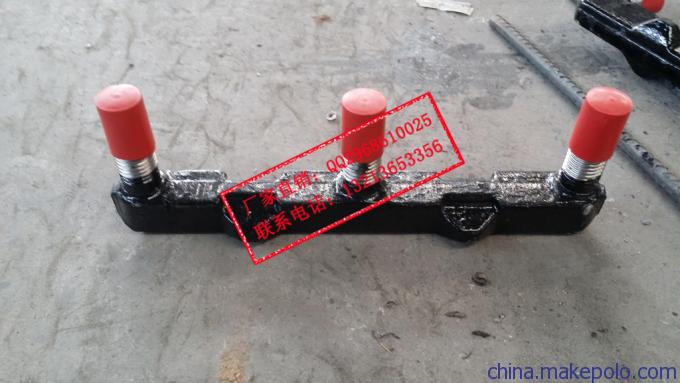

134S011609-3型螺栓，适用于综采刮板输送机，与综采刮板配套，是综采设备常用配件，规格一般包括丝扣尺寸，总长，中心距等。

紧链装置是刮板输送安装、拆卸或变更铺设长度以及调整紧力时张紧刮板链用的。紧链装置包括紧链挂钩两部分。紧链器采用摩擦带式紧链器，安装在减速器第二轴上。紧链挂钩是由Φ18×64圆环链及挂钩联在一起组成的。

（二）中间部分

1、中部槽

中部槽系产品的主要部件之一，是煤炭输送的通道。中部槽槽帮钢采用冷压槽帮钢或轧制槽帮钢两种。冷压槽帮钢组成的中部槽由8mm厚的冷压槽帮和6mm厚的中板焊接而成。轧制槽帮钢组成的中部槽由8mm厚的轧制槽帮和6mm厚的中板焊接而成，长度均为1200mm。槽帮一端焊有连接销，连接销插入相邻中部槽帮凹槽中，实现互相定位。中部

1、产品在工作面安装前，应先将各部件安在井下的安装位置并分别编号，依次运至安装地点，

随机附件及安装时使用的工具和各种连接零件亦应按规格、品种分类带至井下安装地点。

在条件允许的情况下，亦可预先将电动机、联结罩、减速器等在井上连接在一起，再整体运至安装地点并安装在机头架上。

第三篇

其他配件……

刮板机、一轴总成、中部槽、过渡槽、机尾滚筒、机头滚筒、刮板、机尾架、机头架、舌板、减速机、电机、半滚筒、链条、马蹄环、连接环、机尾总成、刮板机配件

用途：刮板输送机适用于煤矿工作面及巷道的煤炭运输。可实现薄煤层工作面落煤、装煤、运煤机械化。同时可与不同型号的采煤机、推溜器或液压支架配套使用，既可应用于高档普采工作面，又可用于综合机械化采煤工作面。SGB620/40T、SGB420/30型刮板输送机主要适用于中小型煤矿井下采煤工作面运输煤炭，亦可用于掘进巷道运输，

安装挡煤板可用于顺槽运输（挡煤板需单独订货）。
1.2 特点：本产品具有结构紧凑，操作简单、安装快捷、运行可靠，运输量大、易于维护、故障率低、输送连续等特点。除机头、机尾部分，中部槽在水平面、垂直面内可有限度弯曲一节中部槽宽度。产品具有以下优点：
（1）结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
（2）能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
（3）机身矮，便于安装。
（4）能链条，刮板机链条,刮板链,40T输送机链条,40T刮板机链条

链条, 从定义上来说是由相同或间隔相同的构件以运动副形式串接起来的组合件；

而我们常见链条一般为金属的链环或环形物，多用作机械传动。

像我们常见的自行车，摩托车，电动车，哪怕是现在高科技的汽车，也是在用链条进行传输；

槽可在水平面内偏移3°以适应工作面底板起伏不平和机器整体推移的需要。中板链道位置用碳弧堆焊1.5～2mm厚耐磨合金，以增加耐磨性，提高使用寿命。根据需要，每节中部槽上可焊有挡煤板的支座，将挡煤板装上，提高输送

量。

2、过渡槽

为适应刮板链从中部槽平缓运行到机头链轮，在中部槽与机头架之间设有过渡槽，过渡槽是一种两端高度不同的溜槽，与中部槽和机头架联接端的上槽帮内缘处用碳弧堆焊1.5～2mm厚耐磨合金块，耐磨块磨损后，可向厂家购买并更换。

3、调节槽

调节槽的结构一避部槽相同，只是长度短一些。调节槽长度为600mm。当工作面长度变化或输送机下滑，用来调节输送机安装长度时，才需要调节槽。

（三）刮板链

刮板链是输送机输送煤炭的牵引组件，由圆环链、刮板、开口式连接环带组成。圆环链每条长度为850mm，由17个单环组成。刮板采用边双链的传动结构。刮板采用轧制刮板。
