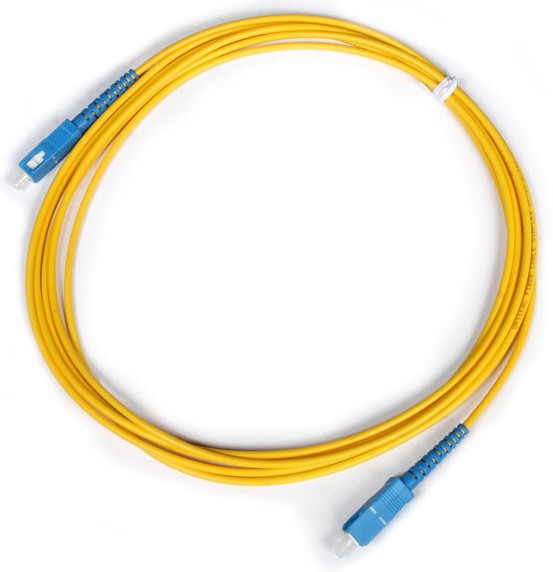

光网通电信级 SC光纤跳线
♦PC,UPC,APC多处研磨方案
♦高可靠性与稳定性
♦高回波反射损耗，低插入损耗
♦插芯端面400倍电子检测
♦良好的互换性
♦单模或多模光纤任选
SC 连接器外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，紧固方式是采用插拔销闩式，不需要旋转。插拔操作方便，抗压强度较高，安装密度高。
项目 | 单模 | 多模 |
纤芯直径 | 9/125um | 62.5/125um 50/125um |
插入损耗 | PC＜0.3 dB | APC＜0.2 dB | PC＜0.3 dB |
回波损耗 | PC＞45 dB | APC＞60 dB | PC＞25 dB |
插拨试验 | (1000次)＜0.3 dB |
互换性 | ＜0.2 dB |
工作温度 | ﹣40℃～＋80℃ |
SC连接头可应用在单模APC、PC、UPC和多模PC等产品方面。 SC连接有标准的尾套适用于直径为3.0mm、2.000和0.9mm的光缆。
| 规格: |
| 连接头类型 | SC/PC(UPC/APC)/SM(MM)/￠0.9(￠2.0/3.0) |
| 光纤类型 | 单模 | 多模 |
| 光缆直径 | ￠0.9mm、￠2.0mm、￠3.0mm | ￠0.9mm、￠2.0mm、￠3.0mm |
| 插损 | PC≤0.20dB UPC≤0.20dB APC≤0.30dB | PC≤0.30dB |
| 回损 | PC≥40dB UPC≥50dB APC≥60dB | NA |
| 工作环境 | -40℃to +75℃ | -40℃to +75℃ |
| 端面几何尺寸 | 曲率半径: 10-25(PC/UPC) 5-12(APC) 顶点偏移 : 0-70um
光纤凹陷: -100 to +100nm | NA |
| 特点 | ●精密锁紧机械结构，精密度极高
●抗拉主体结构设计
●符合ROHS
●材料符合UL 94V-0的要求 |
| 产品符合NTT Telcordia IEC标准 |
| 技术性能 | 标准 | | | 影响 | |
| 机械性能 | 插拔次数：500 | | <0.2dB变化量 |
| 振动试验 | 频率范围：10-55Hz，0.75振幅 | <0.2dB变化量 |
| 跌落试验 | 跌落高度; 1m,跌落次数：5次 | <0.2dB变化量 |
| 光缆拉力 | 90N | | | <0.2dB变化量 |
| 光缆扭转 | 2.0-3.0直径光缆：1.5kg-2.5kg | <0.2dB变化量 |
| 高低温试验 | -40℃to +75℃, 12次循环 | | <0.2dB变化量 |
| 低温试验 | -40℃持续96小时 | | <0.2dB变化量 |
| 高温试验 | +70℃持续96小时 | | <0.2dB变化量 |
