永腾辉无线电子科技-128型产品概述：

一．YTF-128型无线呼叫双工通话系统产品介绍:

YTF-128型无线呼叫双工通话系统是我公司的第四代产品，其中一集群系统可以控制无限量部电梯进行对讲通话，无需布线，减少了日常使用的维护成本，为管理中心提供了一个全面对讲呼叫的解决方案，我司采用最先进的数模结合技术，特别根据用户使用习惯进行优化设计使产品更稳定可靠的通讯。

二、YTF-128型无线呼叫双工对讲功能介绍：

1、通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按“呼叫”键向值班室发出呼叫信号。

2、特点：乘客一键自动报警、语音录音呼叫，无需其它操作；
             管理中心警声、光键、语音提示呼叫方位与示警；

3、优势：一键式呼叫、方便快捷，能有效解决监控中心、机房、轿厢、轿顶、坑底五方对讲通话。无须布线大量节约了昂贵的线路成本；无须布线大量节约了线路铺设高额的施工成本；大量节约了由于线路故障、老化等因素而带来的维护成本；完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏；监控中心位置可以根据需要任意调整，无需任何线路调整；整个系统施工极为简单、施工周期短、见效快；无线距离覆盖范围广，在3公里半径内抗干扰能力强、音质清晰。

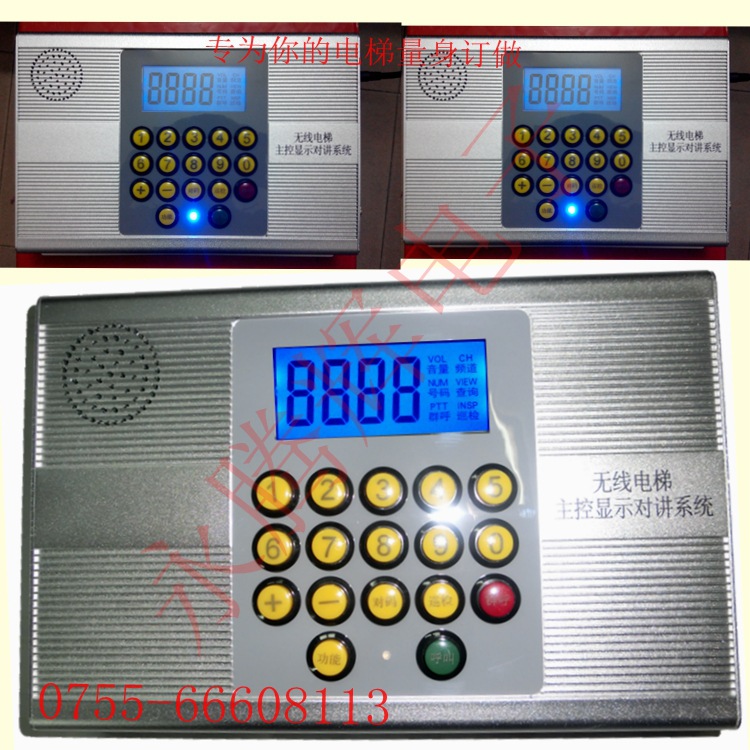

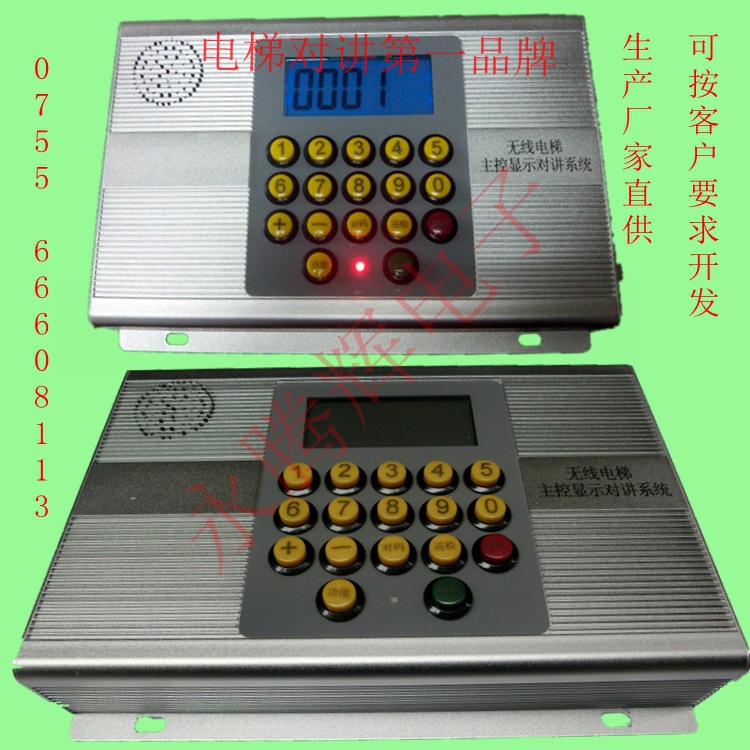

（一）、YTF-128型中控功能介绍

1.可以单独呼叫每部分机进行双工通话。

2、可以单独接收每个分机应答进行双工通话。

3、可以一键呼叫所有分机广播。

4、具有自动巡检功能。

5、具有较强的抗干扰能力。

6、具有非常强的抗屏蔽性能。

7．专用UPS充电电源。

                         1

（二）、YTF-128型无线电梯分机功能介绍

1、语音呼叫录音功能

2、一键自动警铃呼叫及语音呼叫

3、接收主机语音呼叫

4.应答回呼主机。

5.防止反复呼叫。

6. 抗屏蔽性能强。

三. YTF-128型无线电梯多方通话对讲系统安装前期准备

1.按照装箱单检查设备外观，组件，配件是否 完全有，与装箱单是否相符。

    2.每台无线分机出厂前都有固定的号码和录音，一般都是从一号分机开始，用户可根据自己的电梯情况制定一个方案，注明每部电梯需要分配的号码，在产品安装之前最好在监控室统一测试一次，熟悉产品的操作和用法。

    3.注意事项：安装设备前必须先接好天线，方可插上电源，观察主机电源灯是否绿色，如是表示主机工作正常后接上专用麦克风，再抽出备用的分机在离主机几米远的地方接上天线和电源、副机或电话，然后按分机呼叫键，查看录音是否和分机号一致，查看主机对应键是否闪烁和有相应呼叫声音，如有便是主机能接受分机的呼叫，在主机上按一下对应分机编号闪烁的按钮（此时主机键处于常亮状态）“对讲双工系统”进入双工通话状，相互通话应能正常。“电梯对讲系统”通话完毕，再按一下主机常亮键结束此次通话。（注：在正常通话状态下发射机灯为常亮状态，接收机灯为闪烁状态）如果一切正常此套机就可以拿到机房安装，依次测试每一个分机然后再去机房安装，如果产品有不正常的情况最好先与厂家技术部人员先沟通在进行安装（技术沟通电话13088832908）。

4.安装工具：十字改锥，一字改锥，电钻，标记位置色笔

****LF-128电梯无线通话机对码操作：****

1·分机接收码操作：分机断电后，按住录音键不松手，然后分机通电直到发出一声确认音，指示灯闪，等待中控机发码给分机，

2·中控机发射吗操作：中控机断电后，按住对码键不松手，然后通电直到发出一声确认音，指示灯闪，然后按一下面板上的号码键，

此号码发射完毕。

四.YTF-128无线三（五）方对讲系统布线图

六、YTF-128无线三（五）方对讲系统产品组成

七。YTF-128-4无线三（五）方对讲系统安装简介

1、监控室设备

a) 电梯无线对讲主机YTF-128 5F 12F 24F 。

b) 专用天线。

c) 专用电源。

d) 外接麦克。

                             5

安装方法：

1．把主机安装在监控室适当的位置，天线最好放置窗户外或近门口的地方较果更佳（注意天线不能与电源线拧在一起）。

    2.将专用 UPS电源置于合适的位置,接通电源后打开电源开关主机灯亮“绿色”表示主机供电正常(第一次使用电源要充足20小时以上，开关红灯亮表示充电)。

3.将电线与中控主机连接,并直放于中控主机距离2米以外位置.

4.将专用电源DC12V电源线插头插入中控机电源插座里,中控主机灯应亮绿色，供电正确。

5.通话操作示如图.

具体接线如下图

2、机房设备

a) 电梯无线对讲分机YTF-128-1

b) 电梯无线对讲分机YTF-128-2（可选带二台电梯）

c) 电梯无线对讲分机YTF-128-3（可选带三台电梯）

d) 专用电源

e) 专用天线

f) 机房电话

安装方法：

1·将分机安装电梯控制机房离门窗近的地方便于操作和无线信号的接受和发射，并且放在平面离地面1.5米处，用4个螺丝钉打孔固定。

   2.将专用 UPS电源置于合适的位置,接通电源后打开电源开关分机灯亮“绿色”表示分机供电正常(第一次使用电源要充足20小时以上，开关红灯亮表示充电)。

3·将天线与分机连接，并垂直放于距离在2米以外位置。

4·将电梯对讲分机的通话器接口通过电梯随行电缆接入轿箱里的通话器上。

无线电梯对讲分机接口如下：

   5·将电源输出的12V电源接入对讲分机，分机的电源指示灯为绿色，分机开始工作。

   6·这时机房设备已全部安装完备。具体接线图如下面图示，第一图为YTF-128-1F接线图，分机只带一个电梯，第二图为LF-128-2F接线图，分机可带二个电梯，第三图为LF-128-3F接线图，分机可带三个电梯：

：

YTF-128-1接线图

3、轿厢设备

a) 轿厢通话器。

      安装方法：

1·打开电梯轿厢的操作盘，先按轿厢通话器说明接入机房下来的两条随行电缆。

2·再将呼叫按钮的两条先接入另两个接线柱。

3·然后将轿厢通话器用螺丝钉固定于操纵盘传声孔处内。

4·要求轿厢通话器安装稳固，喇叭与麦克孔与电梯的传声孔面板相对应，两者之间不能有任何屏蔽物和间隙然。

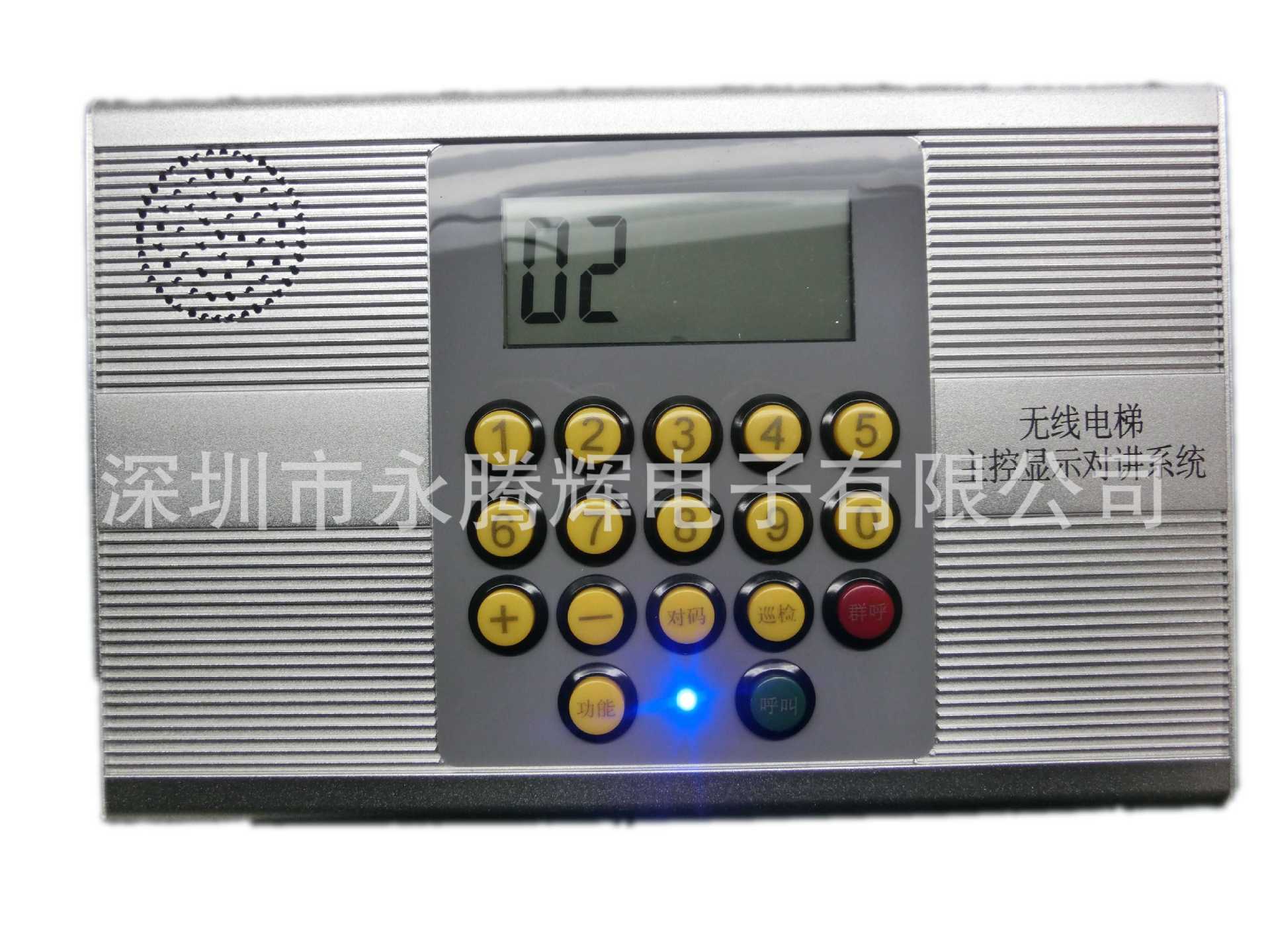

八.YTF-128无线中控试用说明

1、·绿颜色的信号灯按钮是实现与电梯分机通话与呼叫电梯定位管理。当中控机收到电梯分机呼叫后，中控机所对应的信号灯打开，指示此灯所管理的电梯发出呼叫。

2·红颜色信号按钮《群呼》键是实现对所有电梯广播通知管理。按下《群呼》按钮时，信号灯打开同时可以开始广播讲话。（如发生火警或地震等突发意外情况时，可以紧急通知所有电梯。）

3·黄颜色信号灯是实现系统快递巡检管理。按下按钮时，信号灯打开同时开始对每部电梯对讲分机进行信号巡检，检测过程完成后绿颜色信号灯按钮对应点亮，如果有信号按钮不亮，可通过手动检测复检，复检后不亮说明此信号灯对应的电梯对讲分机有信号故障，应及时检修。按住黄颜色信号灯3秒钟后，可以解除巡检，所有绿色信号按钮关闭，否则，巡检完成10秒钟后自动解除巡检状态。（注：此操作每天执行一次，确保电梯对讲系统工作正常。）

4·侧面板的【音量】旋钮：可调高或调低喇叭的声音大小。

5·侧面板的【软件】孔：设备出厂时，设定对讲编码与频道。

6·侧面板的红色灯、绿色灯：绿色灯为电源指示灯，红色灯为正在发射工作指示灯。

7·侧面板的【麦克】孔：提供外接麦克的工作方式。

8·侧面板的对码【或录音】孔按键：按此按键后，此时功能为对码发射状态。

八、YTF-128型无线分机使用说明

1·侧面板的录音孔按键：（【麦克】孔需要外接麦克，按住3秒钟后，听到嘀的一声不要松手，此时开始录音(例：一号电梯呼叫，速来帮助），录音时间为4秒，录完后松开手。如果想听已录好的内容，只要再按一下此钮，即可播放已录制完成的内容。

2·侧面板的【音量】旋钮：可调高或调低喇叭声音大小。

3·侧面板的【软件】孔：设备出厂时，设定对讲编码与频道。

                                8

4·侧面板的红色灯、绿色灯；绿色灯为电源指示灯，红射灯为正在发射工作指示灯。

5·侧面板的【麦克】孔：外接麦克的工作方式。

6·侧面板的录音孔按键：按此键后机器通电，此时功能为对码接收状态。

九、LF-128系统使用说明

本产品是由于电梯乘坐者因电梯停电或出现故障被困时，对外进行呼叫的救援系统，以及电梯维修保养时的通讯系统。本产品分为：轿厢通话器、电梯电话（包括机房分机、轿顶分机、底坑分机）无线分机和无线主机，操作步骤如下：

1·轿厢内困人情况下，轻按呼叫键。轿厢通话器将自动语音呼叫主机，无需其他任何操作，等待主机的回应。

2·主机收到电梯分机呼叫后，先发出长警报声后，播放电梯分机录音呼叫（例：“一号电梯紧急呼叫”），然后听到‘嘀’的一声结束。

3·值班人员此时按下报警的按钮与呼叫分机实行双工双向通话（此时主机被按下按钮和工作灯处于常亮状态），当值班人员与电梯分机通话完毕后，再按一下此按钮，结束讲话，每次通话时间最长为1分钟。

4·值班人员可与电梯轿厢内人员通话交流。电梯分机无需做任何操作，直接对着喇叭讲话即可。

十一、主要技术指标;

频率范围                    400-470

频道数目                    10

频率间隔                    25KHZ

调制型式                    调频

工作方式                    双频双工

天线阻抗                    50欧姆

额定工作电压                12.8V

接地方式                    负极接地

工作温度范围                -10℃------+55℃

发射功率                    5W

杂波辐射                    ≤-60dB

消耗电流                    ≤2A5（发射时@5W）

调制灵敏度                  2---20mV

屏度稳定度                  +-5ppm

可用灵敏度                  0.18UV(12dB)

门限静噪灵敏度              ≤0.2UV

深静噪灵敏度                ≤3UV

音频输出功率                ≥0.5W

音频谐波失真                ≤10%

音频频率响应                300---3400Hz
