4K*2K HDMI 4进2出带ARC高清视频矩阵(HLHM0402A)
■产品介绍
4K*2K 4进2出带ARC高清视频矩阵，拥有4路超高清视频信号输入接口，和2路超高请视频信号输出接口。任何一个输出接口都可以随意选择输出任意的输入接口信号。输入信号最高支持的分辨率为HDMI 1.4规范的4096*2160 24祯(4K*2K)，同时本产品还提供完整的4x2红外矩阵，方便您的使用。
■主要功能:
l 符合HDMI 1.4规范
l 支持12-bit色深显示
l 符合HDCP1.3规范
l 支持的分辨率4K2K/1080p/1080i/720p/576p/480p/576i/480i
l 支持的音频格式PCM, Dolby®-AC3, DTS®7.1, DSD
l 支持MHL信号输入(仅在HDMI输入接口4)
l 支持HDMI 1.4 ARC功能(仅在HDMI输出接口A)
l 支持HPD和CEC功能
l 支持光口SPDIF数字音频输出
l 内置4x2红外矩阵
l 支持上电后自动回连上次断电时的通道选择
l 动态EDID混合功能，已保证产品最大程度的兼容性
l 拥有电源和视频信号指示灯
l 所有接口拥有±8千伏ESD保护（人体接触放电模型）
l 工业级金属外壳
■参数表:
接口 | 4路HDMI输入(type A母头); 2路HDMI输出(type A母头); 4路红外输出output (3.5mm); 2路红外输入(3.5mm);光口SPDIF数字音频输出(Toslink光口);5V电源输入(Ø3) |
功耗 | <1.85瓦 |
尺寸 | (长x宽x高): 201 x 94 x 22mm (不含脚垫高度) |
净重 | 0.42公斤 |
输入、输出视频信号格式 | HDMI v1.4, 24/30/36 bits per pixel, RGB or YUV, 4K2K/1080p/1080i/720p/576p/480p/576i/480i |
输入信号增幅 | 0.5-1.0 volts p-p |
DDC输入信号 | 5 volts p-p (TTL) |
HDMI输入、输出音频格式 | PCM, Dolby®-AC3, DTS®7.1, DSD ,Maximum 8通道 |
HDMI输入、输出电缆长度 | <=5m HDMI输入, <=10m HDMI输出(26 AWG线材) |
信号指示灯 | 电源-绿,矩阵状态-黄 |
ESD防护登记 | 人体放电模型±8 kV(接触放电) |
环境温度 | 0~40°C (工作状态), -20~60°C(存储状态) |
认证遵循 | FCC; CE |
■包装清单：
l 1台HDMI 4x2矩阵
l 1个5V 1A电源适配器
l 1个红外遥控器
l 4条红外发射线（1.5m）
l 2条红外接收线（9m）
l 1本用户手册
l 223*180*50mm纸箱包装

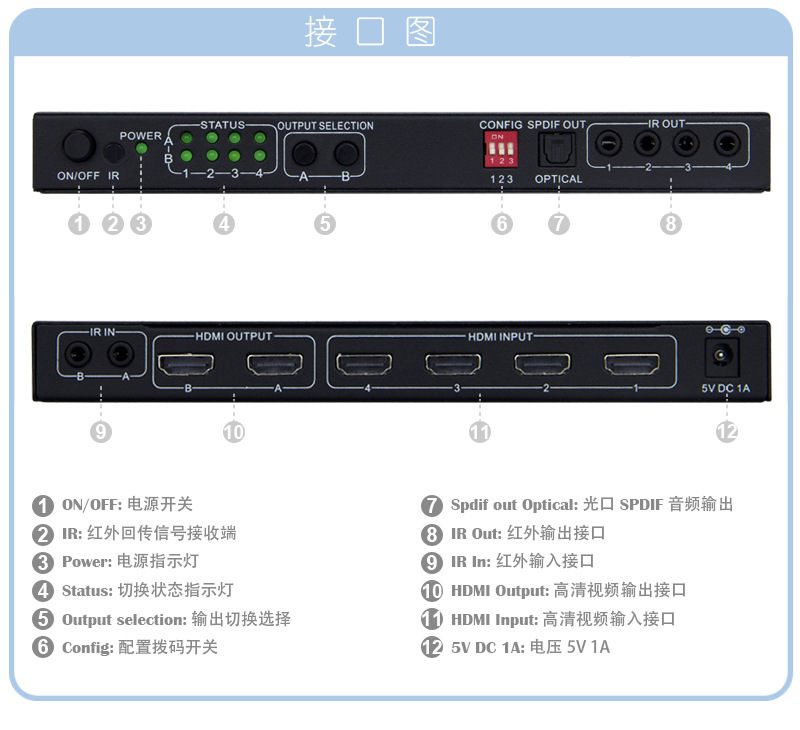

产品接口示意图：
'
