光缆交接箱的特点

• （1）全封闭机箱、防尘、防水，外形美观。

（2）直纤规范，满足光纤弯曲半径大于40mm。

（3）能同时满足带状光缆和非带状光缆的使用需要。

（4）具有安全、可靠的光纤存贮、保护功能。

（5）标识清楚，每芯光纤的接续和分配有明显的标识。

（6）全模块化设计的，可根据客户要求灵活组装，便于施工和维护。

（7）可方便的进行光缆固定、开剥、接地。

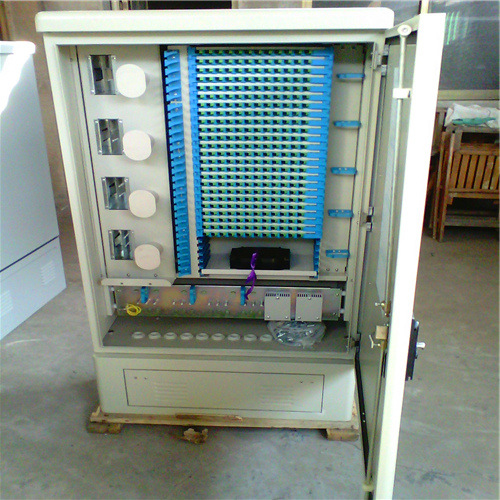

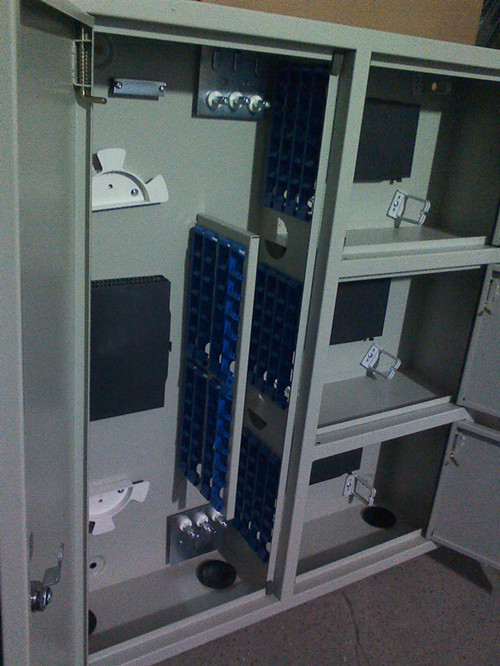

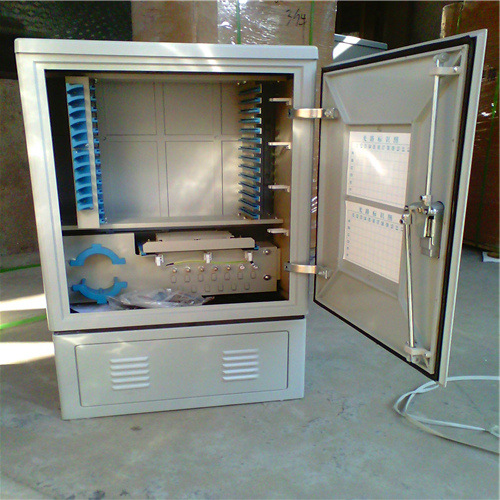

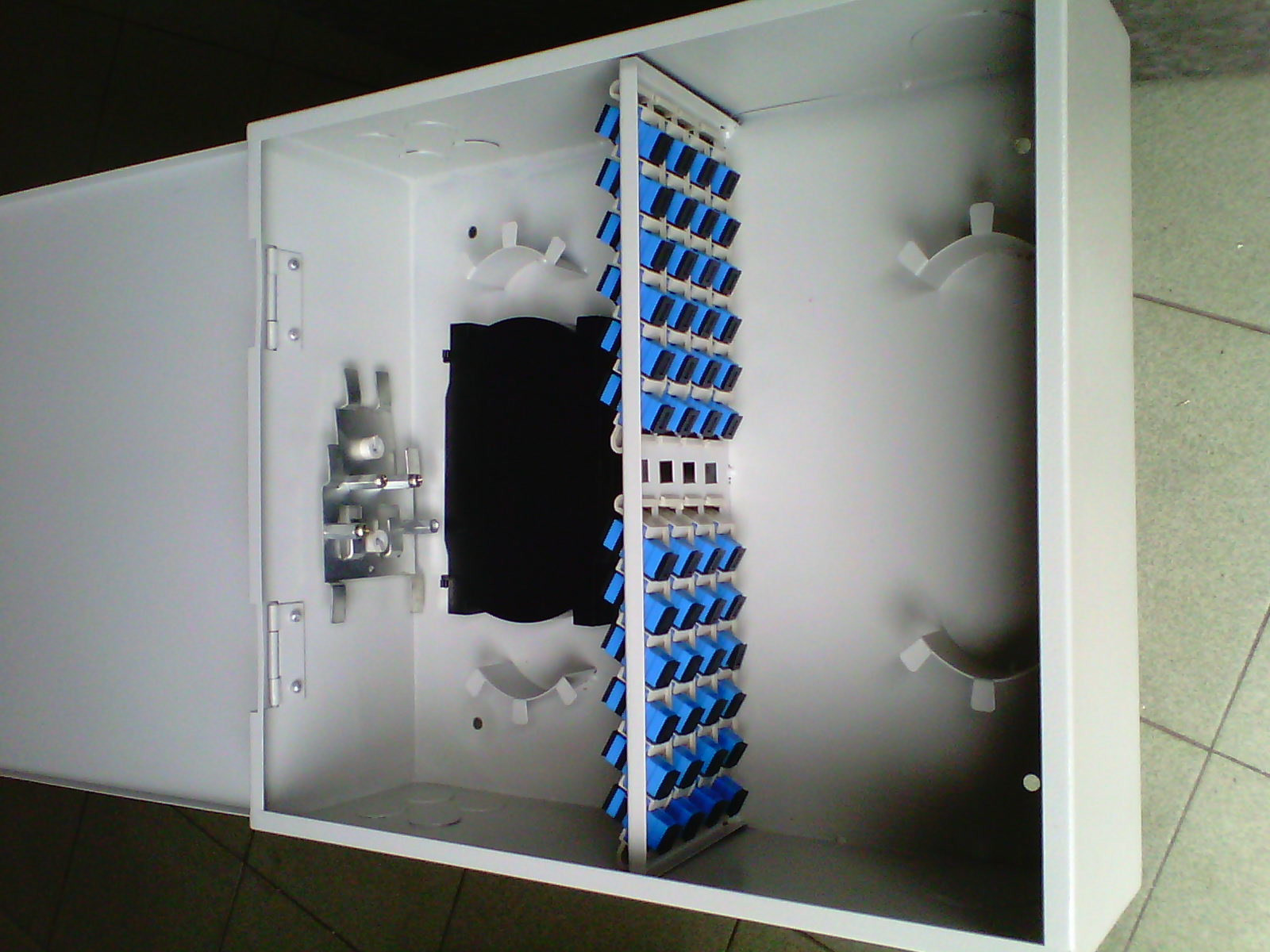

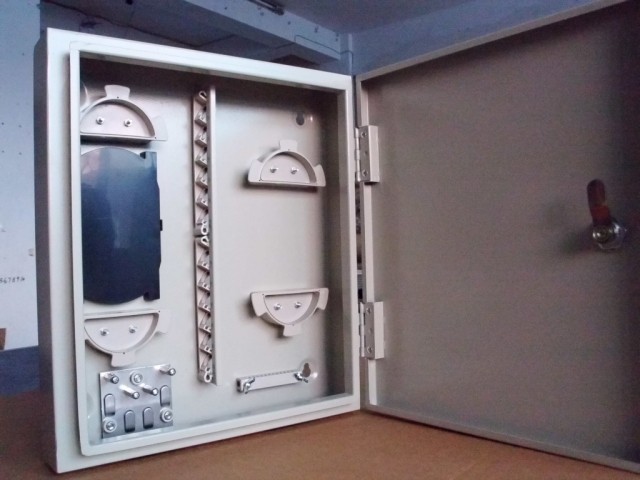

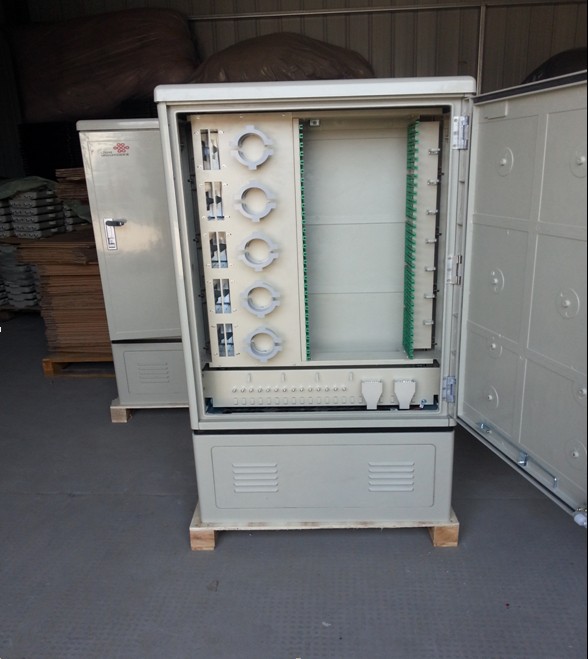

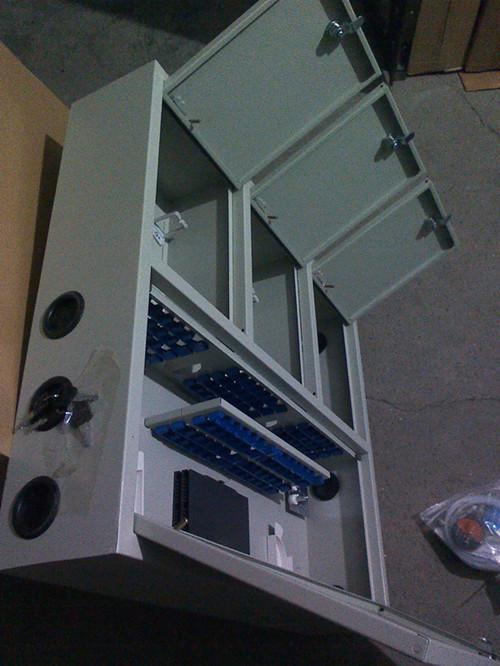

光缆交接箱的结构

• 一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、 挂纤柱几部分组成。光缆交接箱主要有48芯、96 芯、144 芯、288 芯、576 芯几种。箱体材质常见的为SMC箱体。（SMC 是Sheet molding compound 的缩写，即片状模塑料。主要原料由SMC 专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965 年左右，美、日相继发展了这种工艺。我国于80 年代末，引进了国外先进的SMC 生产线和生产工艺。 SMC 具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。）

光缆交接箱的原理

• 2000 年以前大量的市话电缆交接箱被使用在通信中，之后随着光缆制造技 术的成熟，光缆被越来越多的使用在通信中，为了更好的接入用户光缆交接箱被 逐渐采用。其实，光缆交接箱与电缆交接箱的原理基本相同，光缆交接箱是一种 为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备，光缆引人光缆交接 箱后，经固定、熔接、配纤后，使用跳纤将有传输要求的光纤连通。从而对光缆 进行非常方便的分配和调度。光缆交接箱是一种无源设备，并不能提供有源方面的传输。如简单去认为可以把光缆交接箱看做是一个可多次反复开启（适配器可 插拔>500 次）、可简单的将光纤连通、可进出较多光缆的一个光缆接头盒。

对光缆交接箱的评价

• 随着电信市场竞争日益激烈，各运营商都在加紧建设自己的光缆网络。但 现有的情况说明，拥有好的网络并不就代表就拥有了用户，在拥有优质网络的同 时更应该提供用户方便接入的开口点，但并不是每个地方都能提供合适的室内环 境安装ODF，所以使用户外光缆交接箱是必然的选择，光缆交接箱虽然在材料性 能、熔接配纤一体化结构、熔接配纤盘对各类型纤芯结构适应能力上存在着缺点， 但在未来几年，光缆的大规模建设，在没有交接箱替代产品的今天光缆交 接箱仍会被大量应用，所以，光缆交接箱一定会有不错的市场前景。

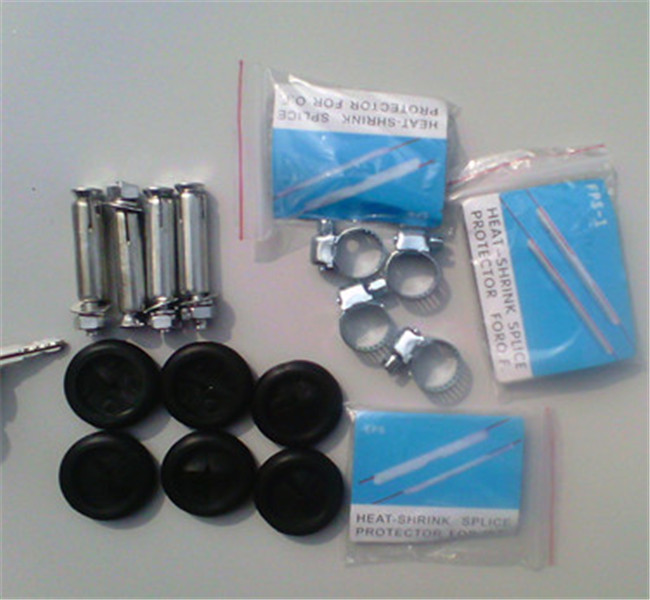

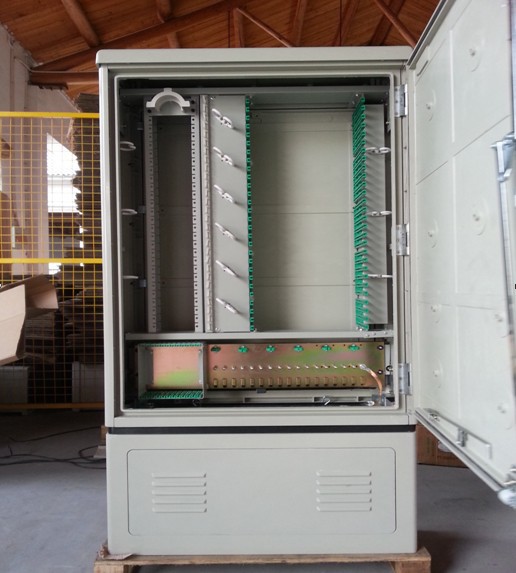

288芯附件清单：

序号	代号	名称	数量	备注
1		使用说明书	1分
2		门钥匙	1把
3	塑料袋单独包装	喉箍直径10-16	5个	可按客户要求配置
4		喉箍直径16-25	5个
5		扎带3*100	20
6		熔接管	288根
7		绝缘胶带	1卷
8		光纤保护管	5米
9		橡皮泥	1块10
10		出货检验报告	1份

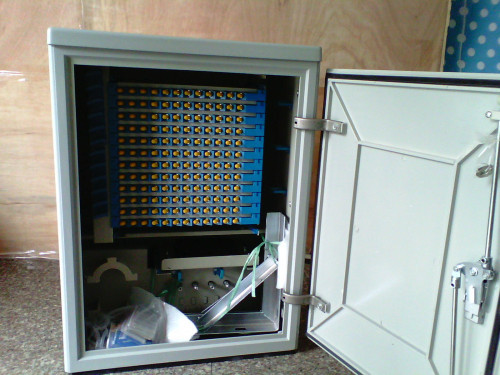

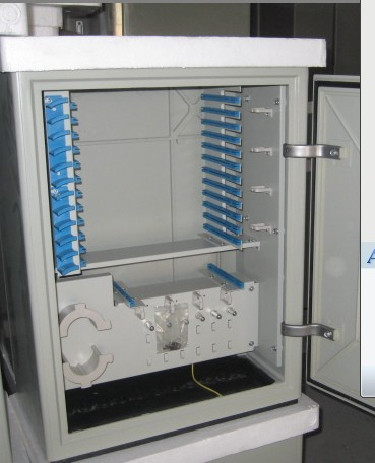

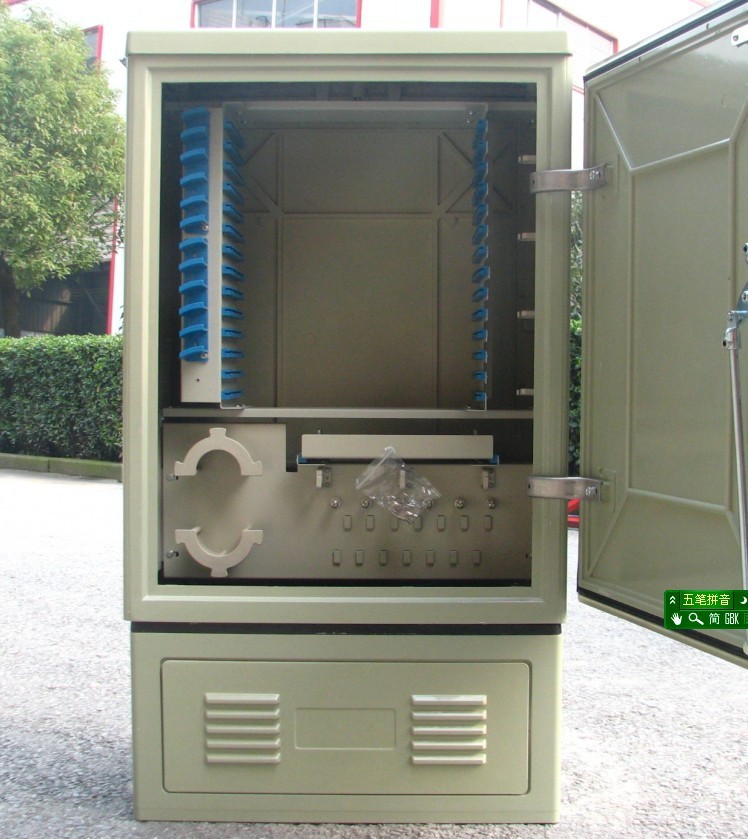

144芯附件清单

序号	代号	名称	数量	备注
1		使用说明书	1份
2		门钥匙	1把
3	塑料袋单独包装	喉箍直径10-16	4个	可按用户要求配置
4		喉箍直径16-25	2个
5		扎带3*100	20根
6		熔接管	144根
7		绝缘胶带	1卷
8		光纤保护管	5米
9		橡皮泥	1块



实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。

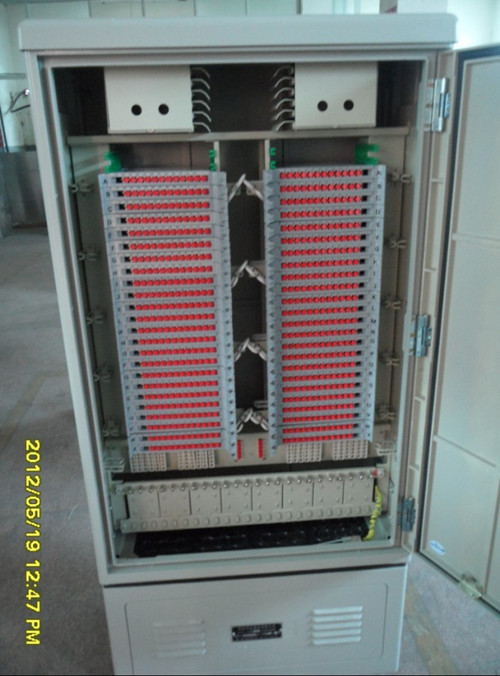

 规格：144芯、288芯、576芯等不同容量。

产品特性：

•光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续和配线有直接连接和交叉连接的功能。

•采用熔配一体化抽à-式模块，使交接箱容量大，密度高。

•箱体采用高强度SMC聚脂箱体，具有  光缆交接箱是室外光缆接入网中主干光缆与配线光缆节点处实现室外光纤配线的设备，可以良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境。

•箱体具有良好的密封性能，防护等级达到GB/T4208 IP65级。

•具有很好的安装性能及防破坏功能。

•箱体具有安全可靠的光缆固定与接地保护装置。

•光缆交接箱体箱材料为SM,容量96～576芯。

技术特性:

•高压防护接地与机箱绝缘电阻：≥20000MΩ/500V(DC)

•箱高压防护接地与机箱间耐压≥15000V(DC)/1min，不击穿，无飞弧。

•箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

•机箱的密封防护等级：达到GB4208标准中IP65级

工作环境:

•环境温度：-45℃～+80℃

•相对湿度：40℃时小于95%

•大气压力：70～106Kpa
