产品介绍

 一．产品概述

  本控制器适用于太阳能离网系统（独立系统）中，自动控制充电和放电的过程。控制器的蓄电池的放电过程是经过优化的，能够延长蓄电池的寿命，改善系统的性能。其全面的电子保护功能，可以避免用户在安装错误和系统故障是控制器损坏。

二．功能特点

1.  高速高性能双MCU设计

2.  优良的散热风道和电磁兼容设计

3.  采用了PWM充电主电路和软件算法采用MCT模式充电，增加了蓄电池用电时间，使系统有更长的使用寿命

4.  采用字符LCD液晶显示器及双按键人机界面，完整的菜单显示和操作

5.  人性化的浏览界面，方便用户操作

6.  使用功率MOSFET作为开关，没有任何机械开关

7.  采用高性能模数装换器，具有较高的分辨率，保持系统的控制精度

8． 铅酸密封，胶体，开口和自设定四种蓄电池充电程序可选

9.  外置温度传感器，具有高精度的温度补偿

10.  参数设置掉电保存功能，无需重复设置，使用方便快捷

12.  具有直观的LED显示和充电电流显示，让用户了解太阳能，负载运行状态。

13.  具有过充，过放，过载保护以及电子短路保护与蓄电池防反接保护。

14   防雷击保护

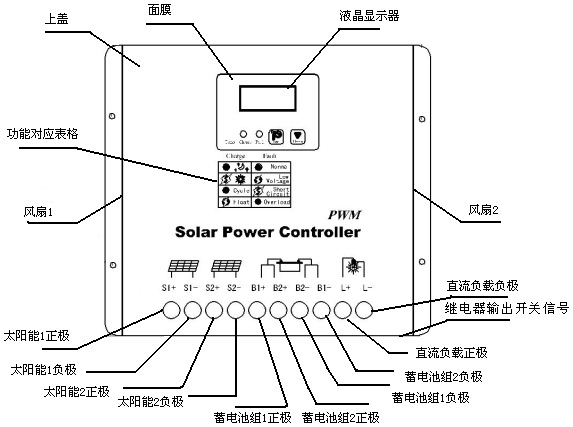

三．控制器整体面板指示图:

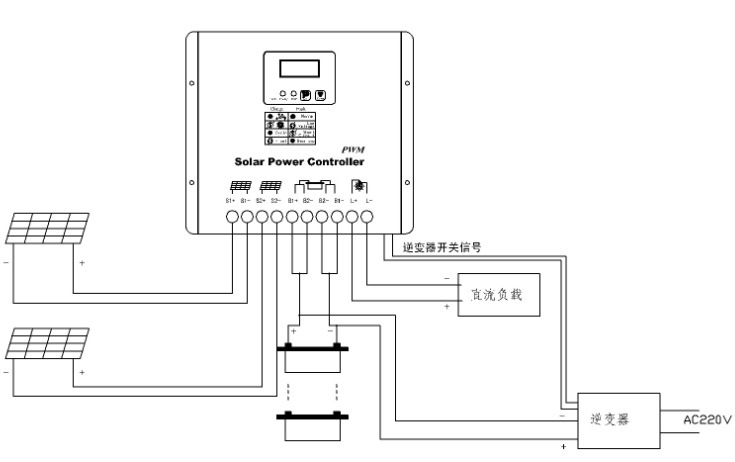

 四．接线图:

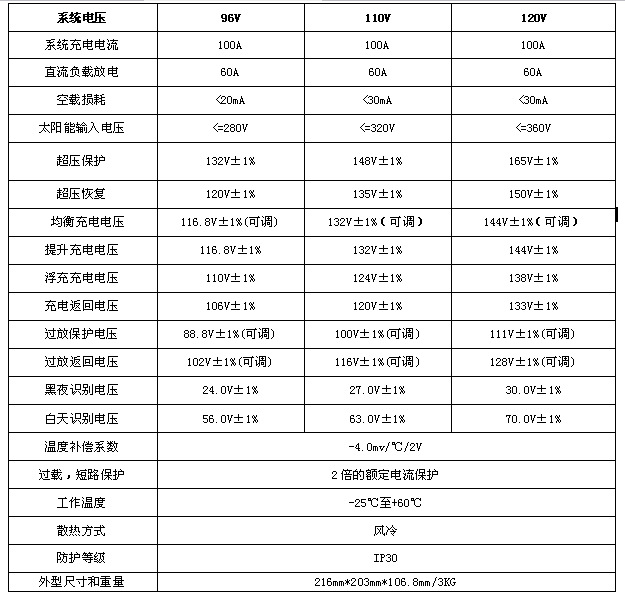

技术指标：
