又叫神仙葫芦、斤不落、手拉葫芦。是一种使用简单、携带方便的手动起重机械，也称＂环链葫芦＂或＂倒链＂。它适用与小型设备和货物的短距离吊运，起重量一般不超过10t。链条葫芦具有结构紧凑、手拉力小等特点。

结构与原理　　手动葫芦有链轮、手拉链、传动机械、起重链及上下吊钩等几部分组成。其中机械传动部分又可分为蜗轮式和齿轮式传动两种。由于蜗轮式传动的机械效率低，零件易磨损，所以现在已很少使用。齿轮传动的手动葫芦有几种型号，其中HS型是颇受欢迎的一种手动链条葫芦；WA型是在HS型的基础上的改进产品；SBL型是采用新型结构传动，它的机械效率较高，但自重比HS型重一些。 　　手动葫芦起重装置的结构原理:一个带反向逆止刹车的减速器和链条滑轮组的结合

工具分类

　　手动葫芦分为手扳葫芦、手拉葫芦两种。 　　手扳葫芦是通过人力扳动手柄借助杠杆原理获得与负载相匹配的直线牵引力，轮换地作用于机芯内负

  手动葫芦



载的一个钳体，带动负载运行。它具有结构紧凑、重量轻、外形尺寸小、携带方便、安全可靠、使用寿命长、手扳力小、对钢丝绳磨损小等优点。它可以进行提升、牵引、下降、校准等作业。若配置特殊装置，不但可以作非直线牵引作业，而且可以很方便的选择合适的操作位置，或以较小吨位的机具成倍地扩大其负载能力，对于较大吨位负载可以采用数个机具并列作业。 　　手拉葫芦是通过曳动手链条、手链轮转动，将摩擦片棘轮、制动器座压成一体共同旋转，5齿长轴便转动片齿轮、4齿短轴和花键孔齿轮。这样，装置在花键孔齿轮上的起重链轮就带动起重链条，从而平稳地提升重物。采用棘轮摩擦片式单向制动器，在载荷下能自行制动，棘爪在弹簧的作用下与棘轮啮合，保证制动器安全工作。它具有安全可靠、维护简便、机械效率高、手链拉力小、自重较轻便于携带、外形美观尺寸较小、经久耐用的特点，适用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物，尤其对于露天和无电源作业，以及易燃易爆场所更有其重要作用。

功能与适用范围

　　手拉葫芦适用于工厂、矿工、农业、电力、建筑的生产施工，货物起吊，车辆装卸等，尤其对于露天及无电源作业，更有其重要之功用。除可单独使用外，与各型手拉单轨行车配套使用组成手拉起重运输小车，实现左右行走提升重物的功能,适用于单轨架空运输，单梁桥式起重机和悬臂式起重机上。 　　手拉葫芦主要机件选用合金钢材料制造，链条采用800Mpa 高强度起重链条，高强度足料吊钩，链条热处理、低磨损、防腐蚀的链条；煅打式的吊钩设计确保了缓慢起升以防过载；符合欧洲CE安全标准。 　　手拉葫芦是携带方便的手动起重机械，起重量一般为 0.5吨~50吨，起升高度为30米。

工具特点

　　1.维护方便 　　手动葫芦的钢结构设计简化了零部件的维护及更换，这是手动葫芦很大的优点。

  手动葫芦



2.运行方式 　　手动葫芦工作方式分为单速或双速起升，悬挂吊钩或者带有手动或电动的运行小车，双向或多向运作。 　　3.过载保护 　　有些高档的手动葫芦为增加额外的安全性增加了过载保护装置。这对于操作者、葫芦及负载是一种特殊保护装置。当负载大于设置值时，过载保护自动启用，葫芦起升将自动停止。 　　4.镍表面硬化 　　镍硬化链条经过特殊处理，不影响最初的链条性能。镍硬化链条具有卓越的性能，可以抗雨水、海水、溪水及化学物质引起的锈蚀。

安装与保养技巧

　　使用完毕完，应将葫芦上的泥垢擦净，存放在干燥地点，防止受潮生锈和腐蚀。每年应由熟悉葫芦机构者，用煤油清洗机件，在齿轮和轴承部分，加黄油润滑，防止不懂葫芦性能原理者随意拆

  手动葫芦



装。 　　手拉葫芦齿轮安装时，应使用两只片齿“0”字标记安装在同一直线上。起重链轮左右轴承的滚柱，可用黄油粘附在已经压装于起重链轮轴颈内圈上，再入墙板的轴承外圈内。安装制动装置部分时，注意棘爪部啮合良好，弹簧对棘爪的控制应灵活可靠。手拉葫芦装上手链轮后，顺时针旋转手链轮，应将棘轮、摩擦片压紧在制动器座上，逆时针旋转手链轮 ，棘轮与摩擦片间留有空隙。支撑杆与右墙板为静配合，，维修时切勿拆卸。手拉葫芦经过清洗检修后，应进行空载和重载试验，确认运转正常，方可使用。 　　在加油和使用过程中，制动装置的摩擦表面必须保持干净，并经常检查制动性能，防止制动失灵引起重物自坠。为了维护和拆卸方便，手链条其中一节系开口链（不焊、涂色）

手动葫芦安全使用规定

　　1)使用前应检查吊钩、链条等是否良好，传动及刹车装置是否良好。吊钩、链轮、倒卡等有变形时，以及链条直径磨损量达15%时，严禁使用。 　　2)两台及以上链条葫芦起吊同一重物时，重物的重量应不大于每台链条葫芦的允许起重量。 　　3）链条葫芦的起重链不得打扭，并且不得拆成单股使用。 　　4）链条葫芦的刹车片严防沾染油脂。 　　5）链条葫芦不得超负荷使用，起重能力在5t以下的允许1人拉链，起重能力在5t以上的允许两人拉链，不得随意增加人数猛拉，操作时，人不得站在链条葫芦的正下方。 　　6）吊起的重物如需在空中停留较长时间时，应将手拉链拴在起重链上，并在重物上加设保险绳。 　　7）链条葫芦在使用中如发生卡链情况，应将重物垫好后方可进行检修。 结构与原理　　手动葫芦有链轮、手拉链、传动机械、起重链及上下吊钩等几部分组成。其中机械传动部分又可分为蜗轮式和齿轮式传动两种。由于蜗轮式传动的机械效率低，零件易磨损，所以现在已很少使用。齿轮传动的手动葫芦有几种型号，其中HS型是颇受欢迎的一种手动链条葫芦；WA型是在HS型的基础上的改进产品；SBL型是采用新型结构传动，它的机械效率较高，但自重比HS型重一些。

　　手动葫芦起重装置的结构原理:一个带反向逆止刹车的减速器和链条滑轮组的结合

工具分类

　　手动葫芦分为手扳葫芦、手拉葫芦两种。

　　手扳葫芦是通过人力扳动手柄借助杠杆原理获得与负载相匹配的直线牵引力，轮换地作用于机芯内负



手动葫芦

载的一个钳体，带动负载运行。它具有结构紧凑、重量轻、外形尺寸小、携带方便、安全可靠、使用寿命长、手扳力小、对钢丝绳磨损小等优点。它可以进行提升、牵引、下降、校准等作业。若配置特殊装置，不但可以作非直线牵引作业，而且可以很方便的选择合适的操作位置，或以较小吨位的机具成倍地扩大其负载能力，对于较大吨位负载可以采用数个机具并列作业。

　　手拉葫芦是通过曳动手链条、手链轮转动，将摩擦片棘轮、制动器座压成一体共同旋转，5齿长轴便转动片齿轮、4齿短轴和花键孔齿轮。这样，装置在花键孔齿轮上的起重链轮就带动起重链条，从而平稳地提升重物。采用棘轮摩擦片式单向制动器，在载荷下能自行制动，棘爪在弹簧的作用下与棘轮啮合，保证制动器安全工作。它具有安全可靠、维护简便、机械效率高、手链拉力小、自重较轻便于携带、外形美观尺寸较小、经久耐用的特点，适用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物，尤其对于露天和无电源作业，以及易燃易爆场所更有其重要作用。

功能与适用范围

　　手拉葫芦适用于工厂、矿工、农业、电力、建筑的生产施工，货物起吊，车辆装卸等，尤其对于露天及无电源作业，更有其重要之功用。除可单独使用外，与各型手拉单轨行车配套使用组成手拉起重运输小车，实现左右行走提升重物的功能,适用于单轨架空运输，单梁桥式起重机和悬臂式起重机上。

　　手拉葫芦主要机件选用合金钢材料制造，链条采用800Mpa 高强度起重链条，高强度足料吊钩，链条热处理、低磨损、防腐蚀的链条；煅打式的吊钩设计确保了缓慢起升以防过载；符合欧洲CE安全标准。

　　手拉葫芦是携带方便的手动起重机械，起重量一般为 0.5吨~50吨，起升高度为30米。

工具特点

　　1.维护方便

　　手动葫芦的钢结构设计简化了零部件的维护及更换，这是手动葫芦很大的优点。



手动葫芦

2.运行方式

　　手动葫芦工作方式分为单速或双速起升，悬挂吊钩或者带有手动或电动的运行小车，双向或多向运作。

　　3.过载保护

　　有些高档的手动葫芦为增加额外的安全性增加了过载保护装置。这对于操作者、葫芦及负载是一种特殊保护装置。当负载大于设置值时，过载保护自动启用，葫芦起升将自动停止。

　　4.镍表面硬化

　　镍硬化链条经过特殊处理，不影响最初的链条性能。镍硬化链条具有卓越的性能，可以抗雨水、海水、溪水及化学物质引起的锈蚀。

安装与保养技巧

　　使用完毕完，应将葫芦上的泥垢擦净，存放在干燥地点，防止受潮生锈和腐蚀。每年应由熟悉葫芦机构者，用煤油清洗机件，在齿轮和轴承部分，加黄油润滑，防止不懂葫芦性能原理者随意拆



手动葫芦

装。

　　手拉葫芦齿轮安装时，应使用两只片齿“0”字标记安装在同一直线上。起重链轮左右轴承的滚柱，可用黄油粘附在已经压装于起重链轮轴颈内圈上，再入墙板的轴承外圈内。安装制动装置部分时，注意棘爪部啮合良好，弹簧对棘爪的控制应灵活可靠。手拉葫芦装上手链轮后，顺时针旋转手链轮，应将棘轮、摩擦片压紧在制动器座上，逆时针旋转手链轮 ，棘轮与摩擦片间留有空隙。支撑杆与右墙板为静配合，，维修时切勿拆卸。手拉葫芦经过清洗检修后，应进行空载和重载试验，确认运转正常，方可使用。

　　在加油和使用过程中，制动装置的摩擦表面必须保持干净，并经常检查制动性能，防止制动失灵引起重物自坠。为了维护和拆卸方便，手链条其中一节系开口链（不焊、涂色）编辑本段手动葫芦安全使用规定

　　1)使用前应检查吊钩、链条等是否良好，传动及刹车装置是否良好。吊钩、链轮、倒卡等有变形时，以及链条直径磨损量达15%时，严禁使用。

　　2)两台及以上链条葫芦起吊同一重物时，重物的重量应不大于每台链条葫芦的允许起重量。

　　3）链条葫芦的起重链不得打扭，并且不得拆成单股使用。

　　4）链条葫芦的刹车片严防沾染油脂。

　　5）链条葫芦不得超负荷使用，起重能力在5t以下的允许1人拉链，起重能力在5t以上的允许两人拉链，不得随意增加人数猛拉，操作时，人不得站在链条葫芦的正下方。

　　6）吊起的重物如需在空中停留较长时间时，应将手拉链拴在起重链上，并在重物上加设保险绳。

　　7）链条葫芦在使用中如发生卡链情况，应将重物垫好后方可进行检修。

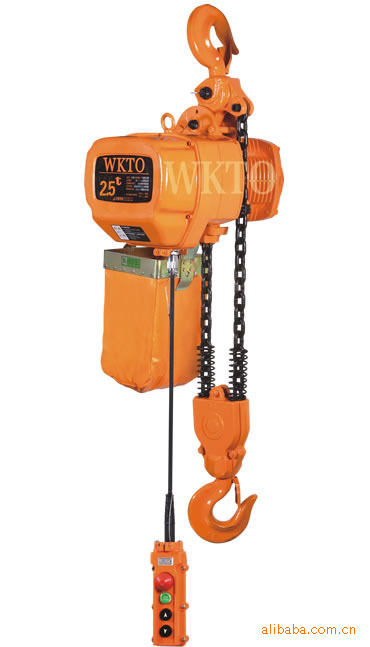

东莞总代理鹰牌鸽牌手动葫芦，0.5-5T的规格。专业生产模具架及龙门吊架，配手动葫芦，送货上门，安装调试。超长保修，完善的销后服务。代理WKTO电动葫芦。
