产品简介

“智慧芯”系列产品是单路；四路；八路和十六路智能型全自动双绞线视频接收器产品。该系列接收器采用最新“智慧芯”的芯片，实现双绞线在各种距离段的摄像机都能够全自动调节出最佳视频图像。与第一代（拨码开关型）、第二代（旋钮型）双绞线接收器的最大区别在于其无需人工调节，全自动接收功能调节出最佳视频图像。

采用该系列产品，自动检测输入信号来源。在双绞线输入时，无需任何设置，上电片刻，监视器上即呈现清晰、稳定的画面。产品具有电源和信号指示灯，工作状态一目了然，真正实现“傻瓜化”安装。

该系列产品可与有源或无源双绞线发射器产品搭配，传输PAL/NTSC/SECAM等制式视频信号。采用五类非屏蔽双绞线为传输介质，与无源双绞线发送器配对使用时，传输距离可达1200米；与有源双绞线发送器配对使用时，传输距离可达1800米。

现存市场上手动调节传的双绞线输器在实际工程应用环境中存在以下缺点:

1:在工程现场设备安装过程中,安装条件和施工环境千差成别,手动调试工作量比较大,人工成本比较高.

2:由于调试人员经验及素质的差别,且工程调试结果以调试人员主观判断为主,传输设备不一定能调试在最佳状态.因此工程质量对调试人员的素质及经验依赖较大,工程质量的一致性较差.

3:当视频信号远距离传输时,发送端与接收端都需要调试人员联合手工调节,加上调试人员判断标准不统一,联调十分困难.

4:要某些需要经常切换不同长度的接收通道的场合,如可视楼宇对讲的视频接收端;临时建筑工地的监控场地等..不可能每次都手动调节一次.

如果采用”智慧芯”智能型全自动调节自适应接收设备能够自动跟据输入信号判断信号衰减程度,自动完成对高低频相位及增益损失的补偿,无需人工参与,极大的降低了施工难度,节省了人力成本,提高了工程质量的一致性.目前极少数厂家采用通用元件设计的自适应接收设备存在成本高,可靠性差;性价比低的问题,因此难被广泛使用.

产品特点

l       传输距离0～1800米，多种格式视频信号自适应接收，无需人工调节；

l       支持双绞线自动识别输入源，无需手动干预；

l       模组板卡设计，支持热拔插，各通道互不影响，方便维护（仅“智慧芯”四路以上产品）；

l       两路视频输出，节省一路视频分配器（目前支持“智慧芯”单路）；

l       外内置高效率开关电源，支持宽范围交流输入，（仅“智慧芯”四路以上产品）；

l       视频/电源指示，工作状态一目了然；

l       五级防雷设计；

l       采用标准1U机架设计，方便安装（仅“智慧芯”8路以上产品）；

应用范围

安防监控系统，多媒体网络教学系统，工业自动化控制系统，医疗监护显示系统，可视楼宇对讲系统，银行、证券、金融信息显示系统，远距离网络服务器监控等。

产品应用示意图

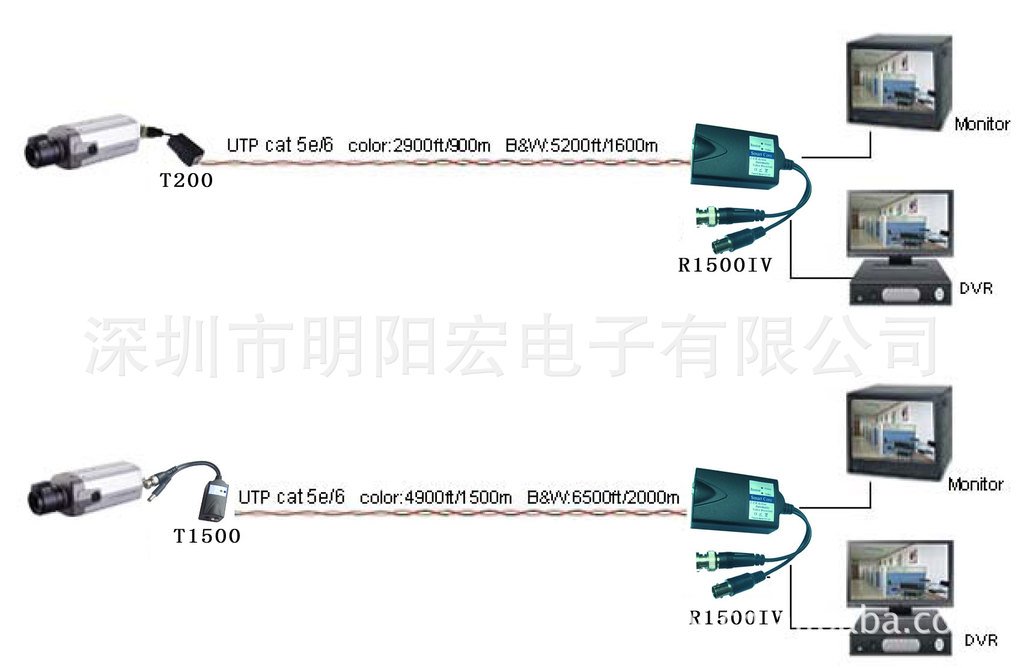

如图所示，“智慧芯”系列智能型全自动视频接收器，可搭配无源/有源双绞线发射设备使用，为设计施工方案提供极大灵活性。
部件说明                             　　　　　

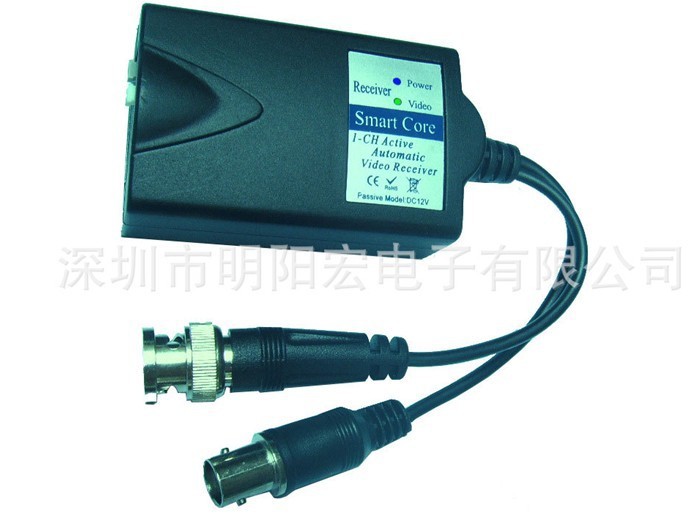

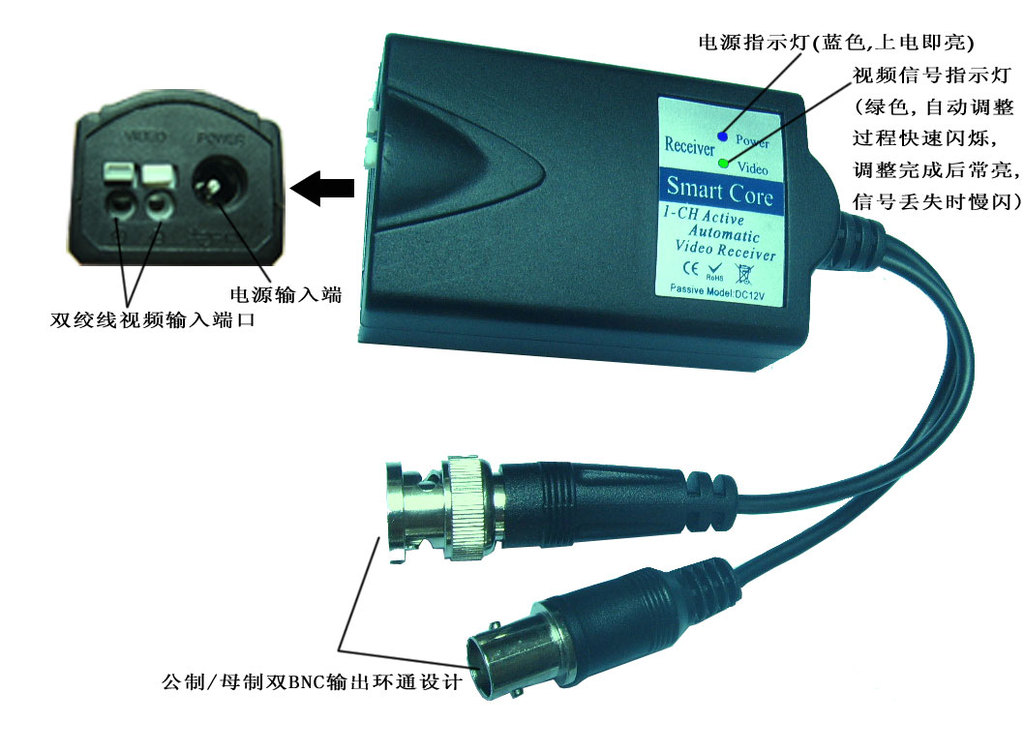

1.R1500IV

安装说明

双绞线传输安装步骤：

• 在信号源端，如果传输距离不超过1200m，将摄像机的信号输出与无源双绞线发射器的输入端连接，如果传输距离超过1200m，将摄像机的信号输出与有源双绞线发射器的输入端连接，并将摄像机电源连接好；
• 选定非屏蔽双绞线中的一组与双绞线发射器的输出端连接；
• 在信号接收端，将非屏蔽双绞线中与源端对应的一组线接入接收器的双绞线信号输入端。如果是多路接收器，根据需要选择任意一路，或将共线的四组信号按照568A的接法接入到一个RJ45口，详见下图。
• 将接收设备的同轴信号输出端与监视器相连（或接入DVR），接通电源后（接收设备电源指示灯点亮）稍等片刻，等信号指示灯常亮后，即可在监视器上观察到稳定，清晰的源端信号图像。
•

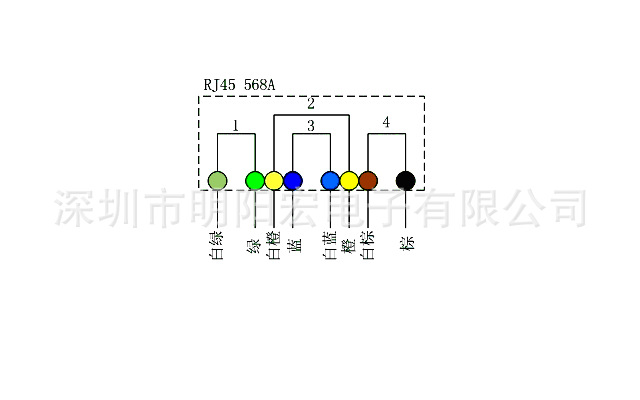

RJ45接口568A标准连接示意图(“智慧芯”4路以上产品)

注：

l       如果信号指示灯长时间闪烁表明接收到视频信号，但无法锁定，请检查线距是否过长，或者使用的线材质量问题导致无法达到标称距离；

l       如果信号指示灯熄灭，表示同轴信号输入端未检测到有效视频信号，请检查各设备供电及接线是否有误或者传输距离远超过标称距离；

性能参数

附录：与国内某知名品牌同类产品性能对比
