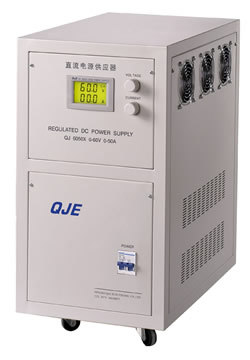

单路直流电源QJ15100X/QJ3060X

*概述

QJ15100X/QJ3060X系列可调式直流稳压稳流电源。其电路由调整管功率损耗控制电路、运算放大器和带有温度补偿的基准稳压器等组成。在稳压状态时，输出电压从0伏起调，在额定范围（见表）内任意选择；在稳流状态时，稳流输出电流能在额定范围（见表）内连续可调。

产品特点

1.

单路输出，内部采用SMT贴片技术

2.

带背光液晶LCD显示

3.

稳压稳流自动转换

4.

低漂移度、高稳定度

5.

多圈式高精度电压调节

6.

采用电流限制保护方法，且限流点可预先设定

7.

智能温控风扇散热

产品性能

型号

参数

长X宽X高（mm）

QJ15100X

电压0-15V

300X500X600

电流0-100A

QJ3060X

电压0-30V

300X500X600

电流0-60A

QJ6050X

电压0-60V

300X500X700

电流0-50A

其它技术参数

输入电压

AC220V±10% 50Hz±2Hz

电源效应

CV≤2×10-4mV
CC≤5×10-3mA

负载效应

CV≤2×10-4+5mV
CC≤5×10-3mA

纹波与噪声

CV≤0.5mVrms
CC≤2mArms

保护

电流限制保护

电压指示精度

1%±3d

电流指示精度

2%±3d

使用环境

0-40°C

相对湿度

≤90%

工作时间

适宜作满功率老化电源
