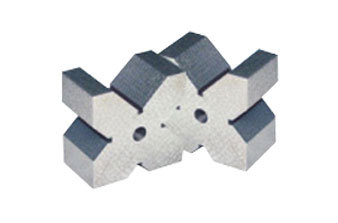

铸铁V型架的用途：主要用于轴类工件的检验，校正，划线，还可用于检验工件垂直度，平行度。
铸铁V型架的标准：按国家GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。主要适用于轴类零件的检验和划线。
铸铁V型架的规格：100×100×80mm 150×150×80mm 200×200×90mm 300×300×120mm
V型铁按国家GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。主要适用于轴类零件的检验和划线。
V型铁规格(mm) ： 100×80×30 150×125×45
规格 工作面平面度 V型槽对底面平行度 V型槽对侧面平行度 V型槽对两侧面对称度 V型槽对端面的垂直度
精度等级
0级 1级 2级 0级 1级 2级 0级 1级 2级 0级 1级 2级 0级 1级 2级
I型 35×35×30 1 2 3 2.5 5 10 2.5 5 10 5 10 20 5 5 10
60×60×50 1 2 3 2.5 5 10 2.5 5 10 5 10 20 5 5 10
105×105×80 1.5 3 5 4 8 15 4 8 15 8 16 30 8 8 15
II型 100×100×65 10 20 10 20 20 40
150×150×80 15 25 15 25 30 50
200×200×90 15 25 15 25 30 50
300×300×120 20 30 20 30
